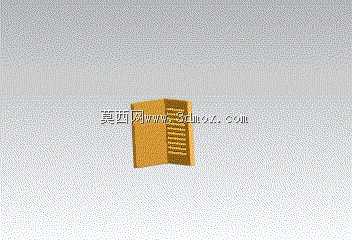

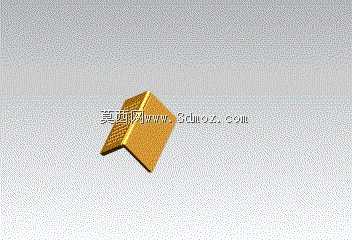

工业装夹用楔形夹紧定位结构

在机械加工、工装夹具设计场景中，这类楔形夹紧结构常被用于小行程快速装夹工位，适配小型零部件的铣削、钻孔、装配定位需求，相比螺旋夹紧结构，它的动作行程更短，操作时无需反复旋拧手柄，仅需施加单次轴向推力即可完成锁紧，在批量小件加工的快换工装里应用十分普遍。从结构设计逻辑来看，该夹紧件采用对称楔形受力面，两个倾斜工作面的夹角经过力学核算，能够在锁紧状态下形成自锁效应，避免加工过程中受切削振动影响出现松脱，工作面做了等厚处理，保证夹紧力均匀传递到被装夹工件表面，不会出现局部压痕或者装夹偏移的问题。实际使用时，该结构需要配套对应的基座安装槽使用，安装边界需要预留出楔形块的推进行程空间，通常推进行程控制在3到5毫米即可满足常规装夹需求，整体外形紧凑，不会占用过多工装台的安装空间，适合在密集排布的多工位夹具上集成使用。设计这类结构时，首先要根据被装夹工件的材质硬度调整楔形面的倾斜角度，针对铝件、塑料件等软质工件，需要适当增大楔形面接触面积，降低单位面积压强避免夹伤工件；针对钢件、铸铁件等硬质工件，可以适当减小接触面积提升夹紧压强，保证装夹刚性。结构的受力传递路径经过优化，外力施加端的受力面做了平面处理，能够适配气缸推杆、手动压头的直接施力，不需要额外加装转接件，减少了工装的装配零件数量，也降低了后期维护的复杂度。在装配适配性上，该楔形夹紧件的侧边做了导向限位平面，安装时可以直接嵌入基座的导向槽内，不需要额外加装导轨限位，装配时仅需调整初始位置即可保证推进方向与装夹面垂直，避免出现偏载导致的夹紧力不足问题。日常使用中，这类结构不需要复杂的维护，仅需定期清理楔形面的切屑、油污，保证接触面贴合度即可长期稳定工作，在小型自动化装配线、台式钻床工装、小型铣床夹具上都能看到这类结构的应用，它的结构简单可靠，加工难度低，普通铣削设备即可完成零件加工，制造成本远低于同规格的液压、气动夹紧元件，适合小批量工装的快速搭建场景。
