带有限元分析结果的充液阀结构设计

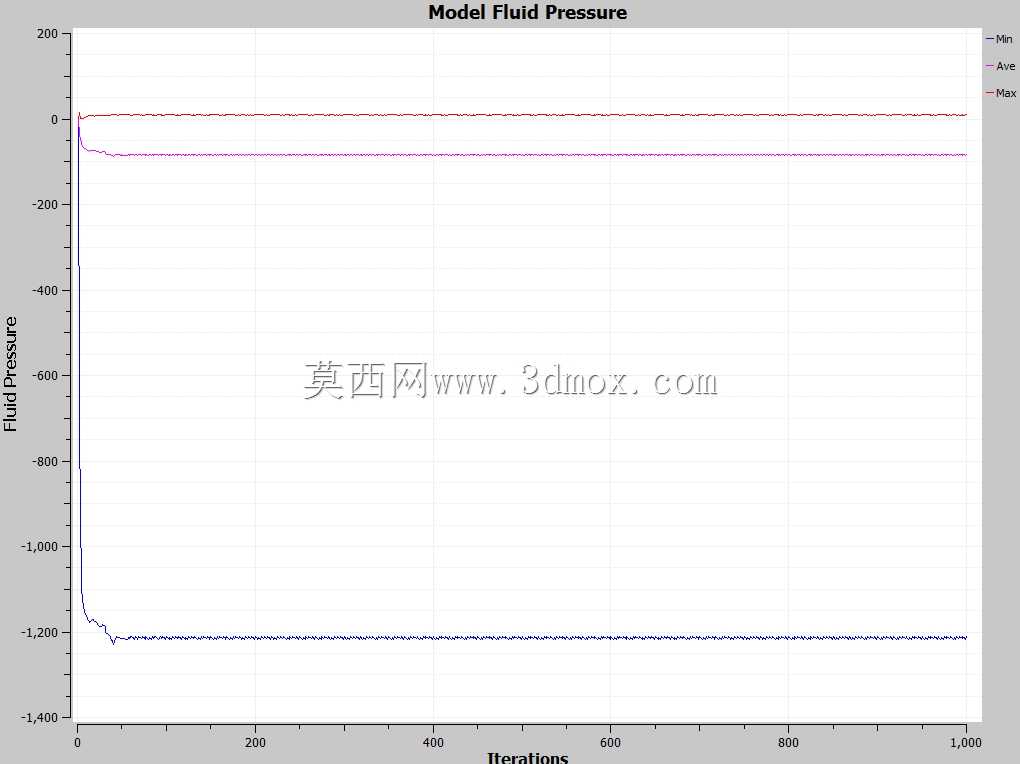

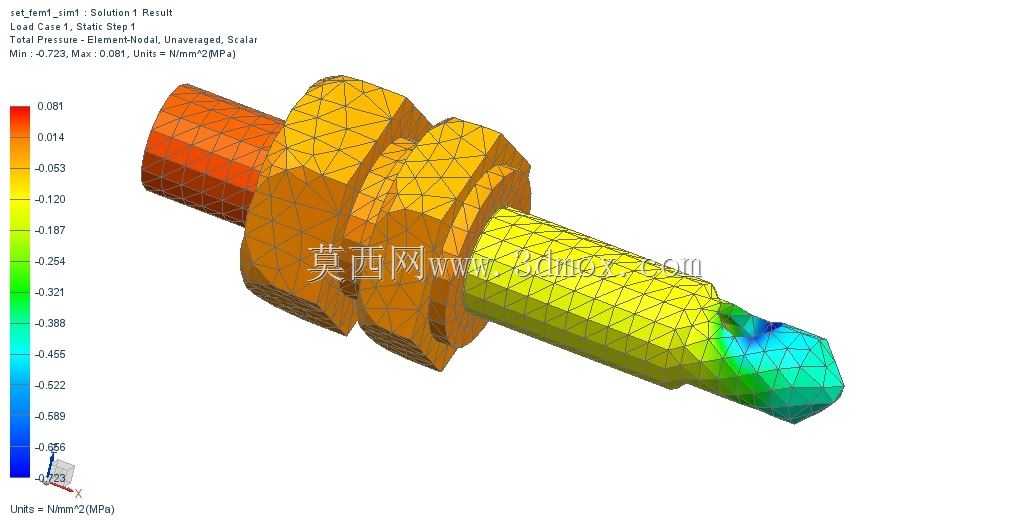

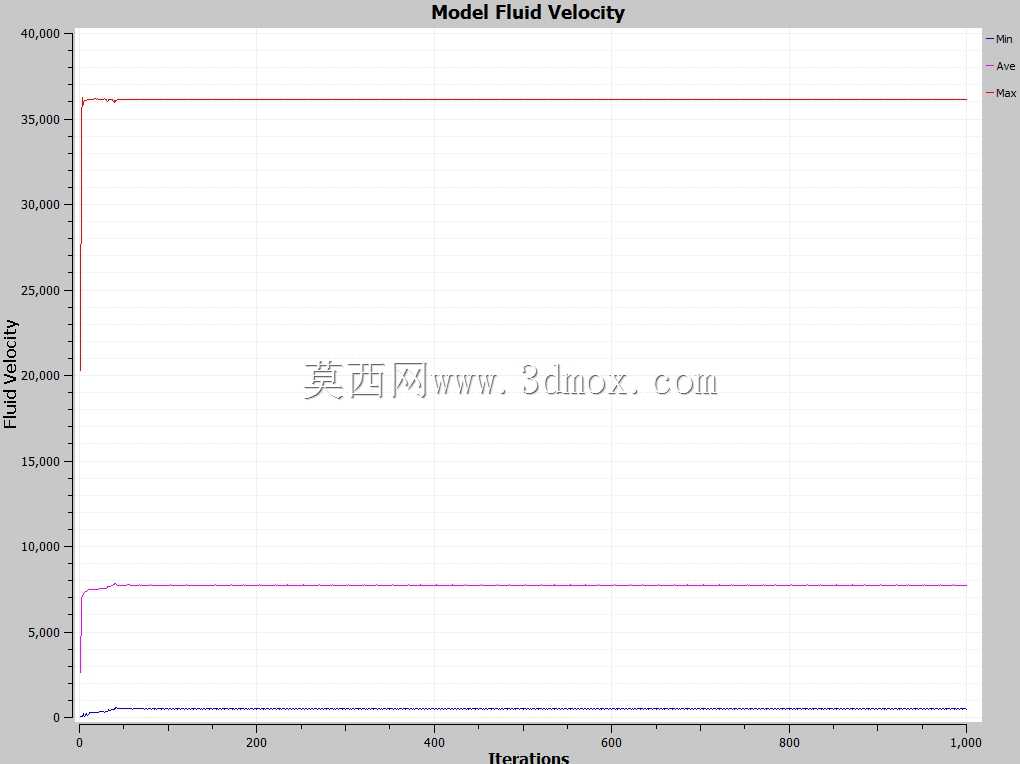

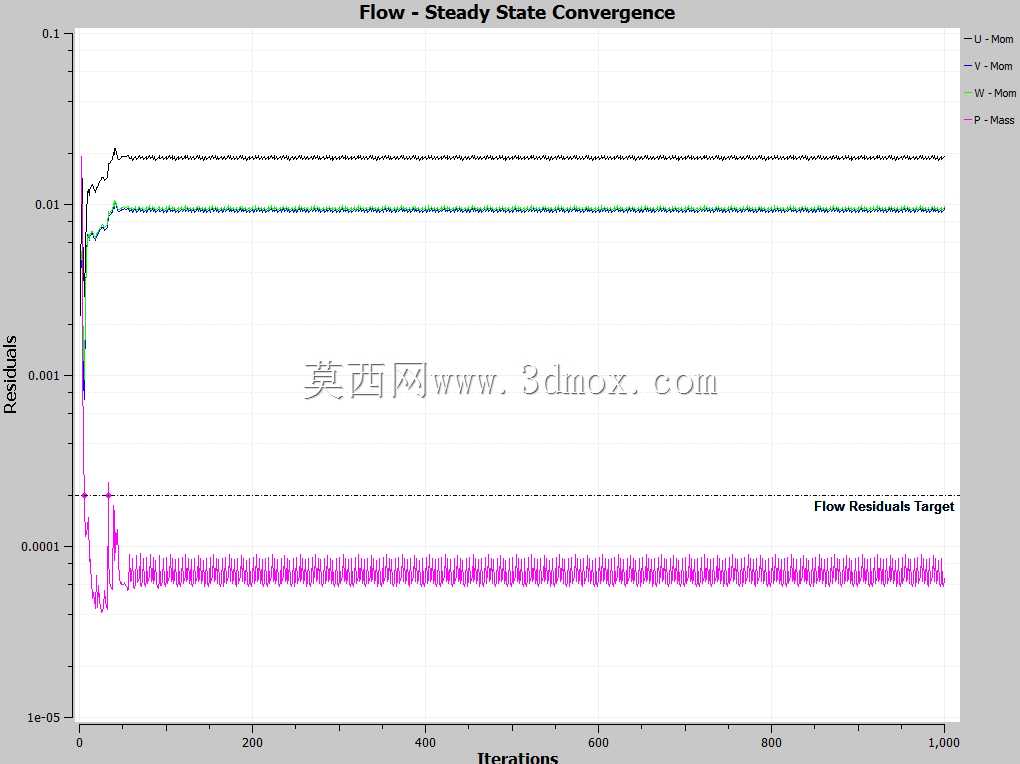

在液压系统的大流量工况回路中，充液阀是承担补油、卸荷功能的核心元件，常见于大型液压机、注塑机锁模回路、重型举升设备的液压系统中，当主油缸快速下行形成负压时，充液阀会自动开启从油箱补入液压油，避免油缸出现吸空、气蚀问题，油缸加压阶段则可靠闭合保压，回程阶段可反向导通实现无杆腔快速卸油，减少回程冲击与能耗。这款充液阀的结构采用轴向阶梯式轴类布局，从左至右依次设置外螺纹连接段、两道环形密封凸肩、导向柱段与端部节流锥头，整体为回转体结构，安装时通过左端外螺纹与阀块或油缸油口旋合固定，两道环形凸肩用于安装O型密封圈与挡圈，密封凸肩的外径公差需控制在h7精度范围，与安装孔的配合间隙控制在0.02-0.04mm之间，既保证装配顺畅，又能避免高压工况下出现内泄漏。导向柱段的外圆与阀套内孔采用间隙配合，表面粗糙度要求达到Ra0.8，保证阀芯往复动作时无卡滞，端部的节流锥头采用15°锥角设计，在阀口开启与闭合过程中可实现通流面积的线性变化，避免流量突变引发的液压冲击，同时锥头部位做了圆角过渡处理，减少油液流经时的局部阻力损失与紊流。从有限元流场分析的压力云图可以看到，油液从阀口进入后，在节流锥头区域压力梯度变化最为明显，最低压力区域出现在锥头与阀座的节流口下游，设计时需保证该区域的最低压力高于液压油的空气分离压，避免产生气蚀损伤阀件表面，而左端螺纹连接段与密封凸肩区域压力分布较为均匀，整体应力水平远低于材料的许用应力值，结构强度冗余充足。设计过程中需重点控制各段轴的同轴度公差，整体同轴度需控制在0.02mm以内，避免装配后出现偏心导致密封偏磨、阀芯卡滞问题，同时密封槽的尺寸精度需符合密封圈安装标准，槽口做0.2mm的倒角处理，避免装配时切损密封圈。安装边界方面，该阀的轴向安装长度需匹配阀块的安装孔深度，预留1-2mm的密封压缩余量，油口通径与额定流量匹配对应管径的管路，可适配公称压力31.5MPa以下的液压系统，在大流量补油工况下，阀口全开时的通流能力可满足1000L/min以上的流量需求，压力损失控制在0.1MPa以内，兼顾通流效率与工作可靠性。
