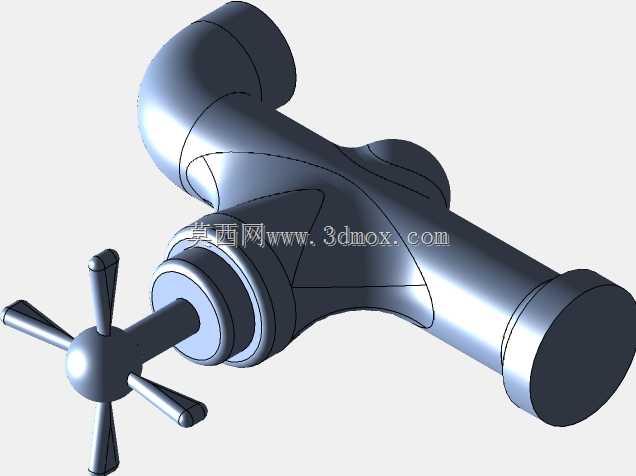

手轮式直角截止阀结构三维设计

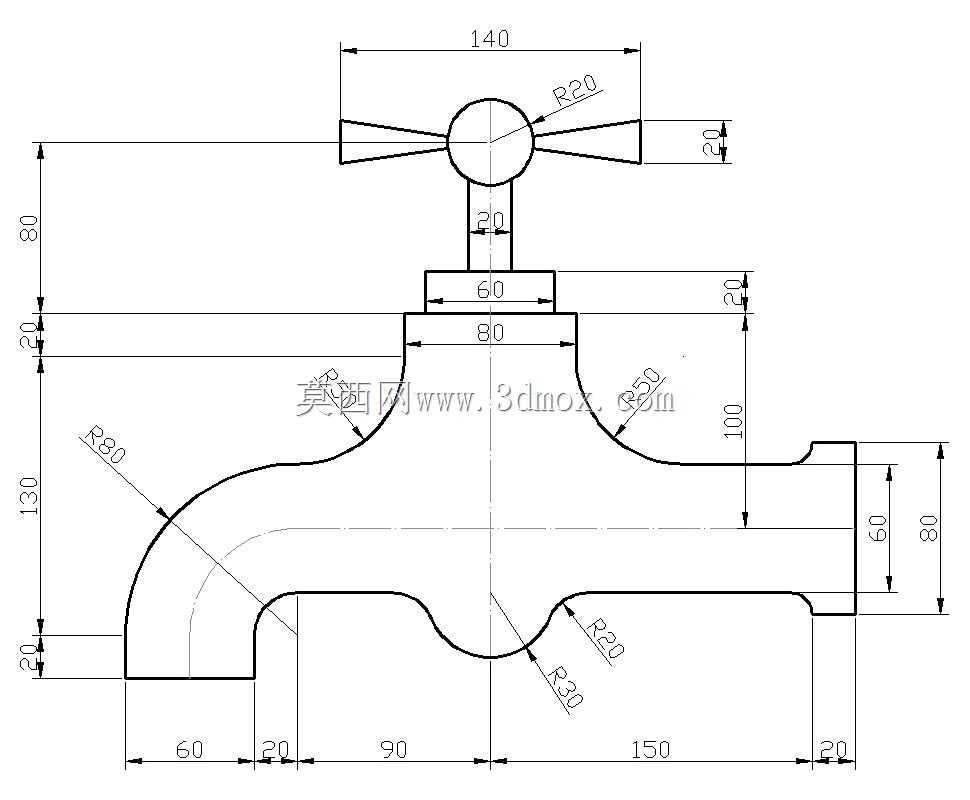

这款手轮式直角截止阀主要应用在工业流体管路、民用给排水、暖通供热系统的直角转向管段上，用来实现管路介质的通断与流量调节，相比直通式截止阀，它能直接适配90度转向的管路布局，减少管路弯头的使用数量，降低管路整体的流阻损失与安装空间占用。从结构设计来看，阀体采用一体化铸造成型的流道结构，进、出口端呈90度垂直布置，流道内部做了平滑圆弧过渡处理，避免介质在转角处形成涡流滞流，减少介质对阀体内壁的冲蚀磨损，同时降低管路运行时的振动与噪音。阀瓣采用锥面密封结构，与阀座的密封面配合精度经过严格管控，关闭状态下能实现可靠的介质截断，不会出现内漏问题，阀杆采用梯形螺纹传动，手轮转动时的扭矩传递平稳，操作人员可以通过手轮的转动圈数精准控制阀瓣的开启高度，实现管路流量的线性调节，适配不同工况下的介质流量控制需求。手轮采用六辐条轮辐式结构，握持操作时受力均匀，即使在带压工况下操作也不会出现打滑问题，手轮与阀杆的连接采用方榫配合加锁紧销固定，长期操作不会出现松脱移位。安装边界方面，这款阀的进出口端为标准外螺纹连接结构，适配常规公称通径的金属管路连接，安装时不需要额外加工特殊连接结构，直接与同规格的管路螺纹旋合即可完成固定，阀体的整体外形轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，在狭小的设备舱、管井内安装时不会剐蹭周边管线与操作人员。阀杆部位设置了填料密封腔，装配时可以根据介质压力与温度特性适配不同材质的密封填料，保证阀杆往复转动时的外密封性能，避免介质从阀杆处泄漏。在实际选型应用中，这款阀可以适配水、低压蒸汽、轻质油品等多种无强腐蚀性的介质，工作压力覆盖常规中低压管路工况，日常维护时只需要定期检查填料的压紧程度，出现外漏时适当压紧填料压盖即可，不需要整体拆解阀体，维护操作十分便捷。建模过程中对各个配合面的公差做了合理预留，阀瓣与阀座的密封面配合间隙、阀杆与填料腔的同轴度、手轮与阀杆的配合公差都按照实际加工装配要求设定，模型可以直接用于后续的工程图导出、加工工艺编制以及管路系统的装配干涉校验。
