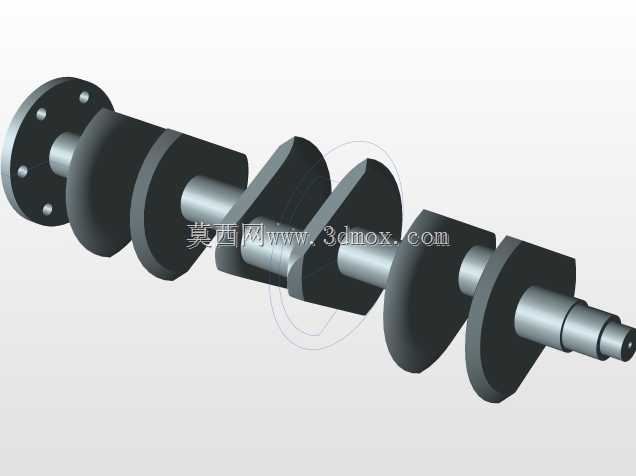

内燃机用多缸曲柄连杆机构曲轴结构

这款曲轴作为内燃机动力转换的核心承载部件，主要适配直列四缸往复式活塞发动机，在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端都有广泛的适配场景。实际运行过程中，曲轴承接连杆传递来的活塞往复冲击力，将直线运动转换为旋转扭矩输出，驱动配套传动系统、配气机构以及其余辅助附属装置运转，整个工作周期内需要持续承受交变弯曲载荷、扭转冲击载荷以及高速运转下的离心力作用，因此结构设计上对刚度、强度、动平衡精度都有极高要求。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，沿轴向依次布置前端动力输出连接法兰、多组主轴颈与连杆轴颈、平衡配重块以及后端密封轴段，主轴颈与连杆轴颈之间通过圆弧过渡连接，避免应力集中导致的疲劳断裂风险；每段连杆轴颈对应一个气缸的连杆安装位，相邻缸的连杆轴颈按照设定的点火间隔角布置相位，保证发动机运转过程中做功冲程连续交替，输出扭矩波动控制在合理区间。平衡配重块与曲柄臂为一体化结构，配重块的外形轮廓经过动平衡校准，能够抵消曲轴高速旋转时连杆轴颈、连杆大头部分产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，降低发动机整机振动水平，提升运转平顺性与轴承使用寿命。安装边界层面，曲轴的主轴颈直径按照对应发动机的缸体主轴承座孔径匹配设计，轴向定位台阶设置在中间主轴颈位置，限制曲轴运转过程中的轴向窜动量；前端法兰预留螺栓孔位用于安装正时齿轮、皮带轮等驱动附件，后端轴段设计有油封安装位与飞轮连接法兰，保证动力输出端的密封可靠性与连接刚度。轴颈表面设计有高精度的粗糙度要求与硬化处理层，能够适配滑动轴承的摩擦工况，长期高速运转下保持尺寸稳定性，减少磨损量。建模过程中严格遵循实际加工的尺寸链要求，各轴颈的同轴度、连杆轴颈与主轴颈的平行度、曲柄半径的尺寸公差都按照量产零部件的精度要求设定，可直接用于结构教学、动力总成匹配验证、虚拟装配仿真等场景，帮助设计人员核对曲轴与缸体、活塞、连杆、飞轮等周边部件的装配间隙，排查运动干涉风险。
