带竖管安装位的L型支架连接构件

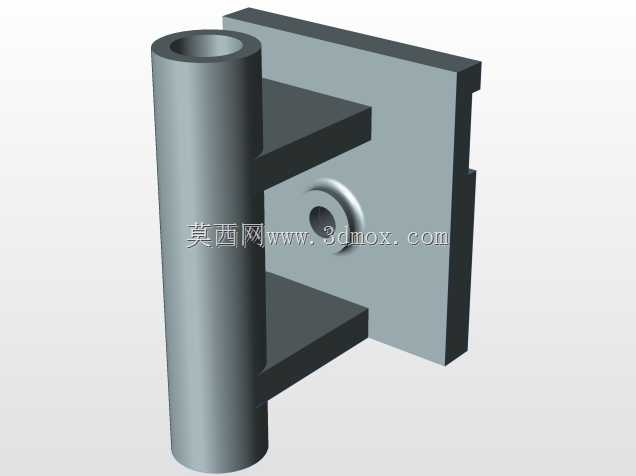

该构件属于设备配套的连接支撑类五金件，常见于轻工输送设备、小型自动化工作站的机架辅件安装场景，主要承担竖向管件与立面安装基面的刚性连接作用，可在设备侧部为导向管、穿线竖管、小型导杆类零件提供稳定的固定支撑。从结构设计逻辑来看，构件整体采用一体化成型思路，左侧为等径空心圆柱筒体，内孔可直接穿入对应外径的圆管，筒体与右侧安装立板之间通过上下两层水平肋板连接，肋板厚度均匀，既保证了筒体与立板之间的连接刚性，又避免了整体实心结构带来的材料浪费与重量冗余。右侧安装立板为带侧边限位凸台的平板结构，板面上设置的沉头孔可用于穿入紧固件，将整个构件固定在设备的立面安装基面上，凸台结构可在安装时与基面的卡槽配合，实现安装过程中的快速定位，减少装配时的对位调整时间。立板与筒体连接的根部设置了环形凸台补强结构，可分散竖管受侧向力时对接缝处的应力集中，避免长期受载后出现焊缝开裂或者本体断裂的问题。从安装边界来看，构件的安装基面为立板的背面，安装时需保证基面的平面度公差在0.1mm以内，避免紧固后构件出现倾斜导致竖管安装后同轴度超差；筒体的内孔轴线与安装立板的基面保持垂直设计，垂直度公差控制在0.05mm范围内，可保证穿入的竖管与安装立面保持90度垂直，满足导杆类零件的滑动导向精度要求。上下肋板的外边缘做了倒角处理，可避免装配过程中锐边划伤操作人员，也能减少应力集中点。在实际工况应用中，这类构件常用来固定小型气动管路的导向竖管、传感器安装立杆，或是小型物料滑道的侧支撑，相比分体式的管夹加安装座结构，一体化的设计减少了装配环节的零件数量，也降低了多个连接点带来的累积误差，整体抗侧向载荷的能力更强，在有小幅振动的设备工况下也能保持连接位置不发生偏移。建模过程中需重点保证筒体壁厚的均匀性，以及肋板与筒体、立板连接处的圆角过渡，避免出现壁厚突变导致的注塑或者铸造过程中的缩孔缺陷，沉头孔的深度需匹配对应规格螺丝的头部尺寸，保证紧固后螺丝头部不高出立板表面，避免与其他安装零件产生干涉。
