欧式多插孔扩展接线插座结构设计

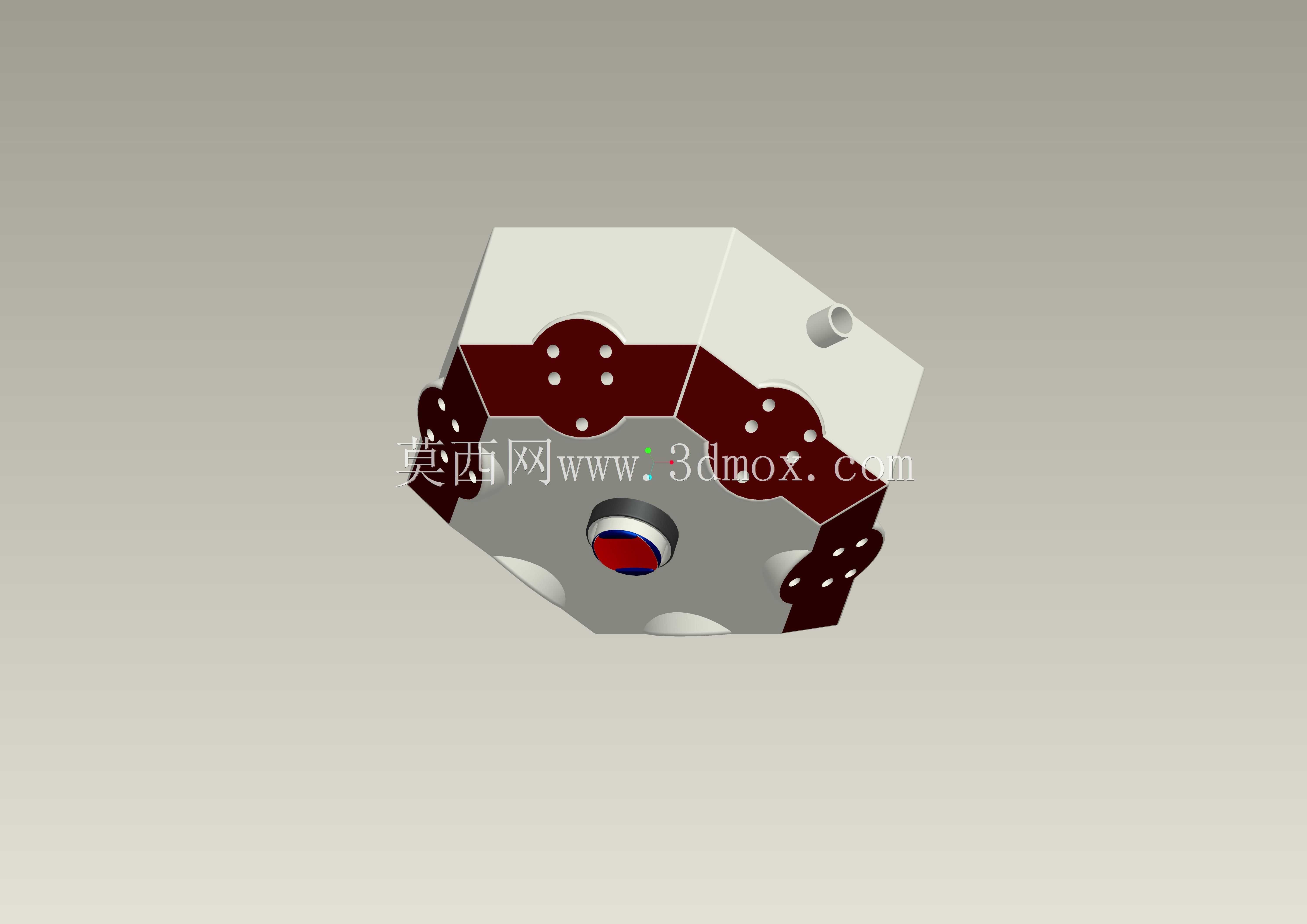

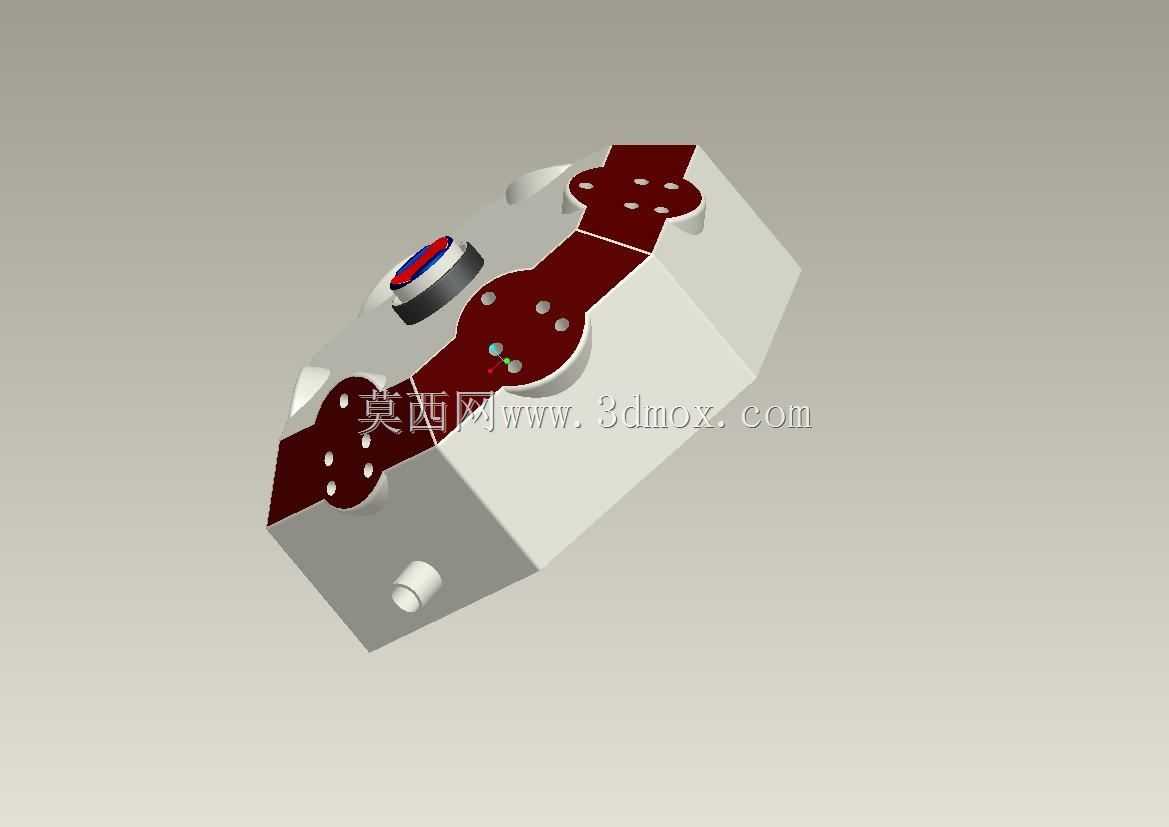

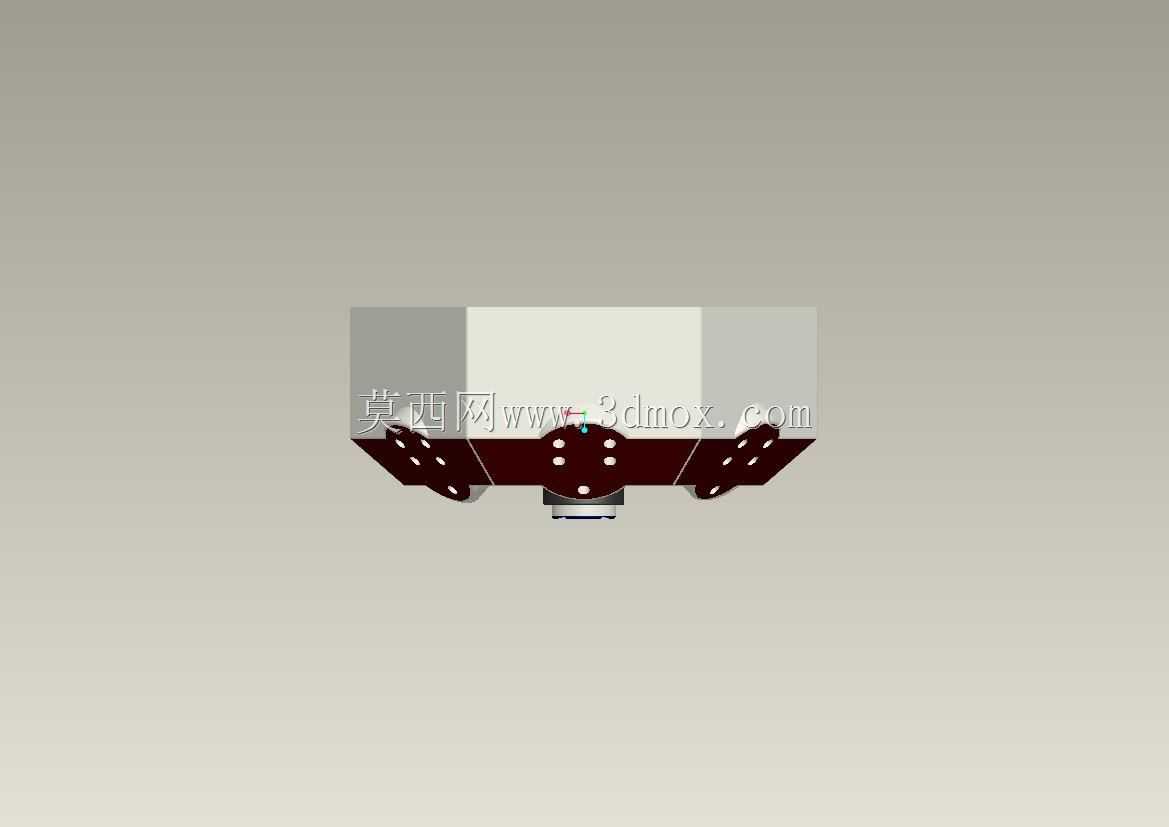

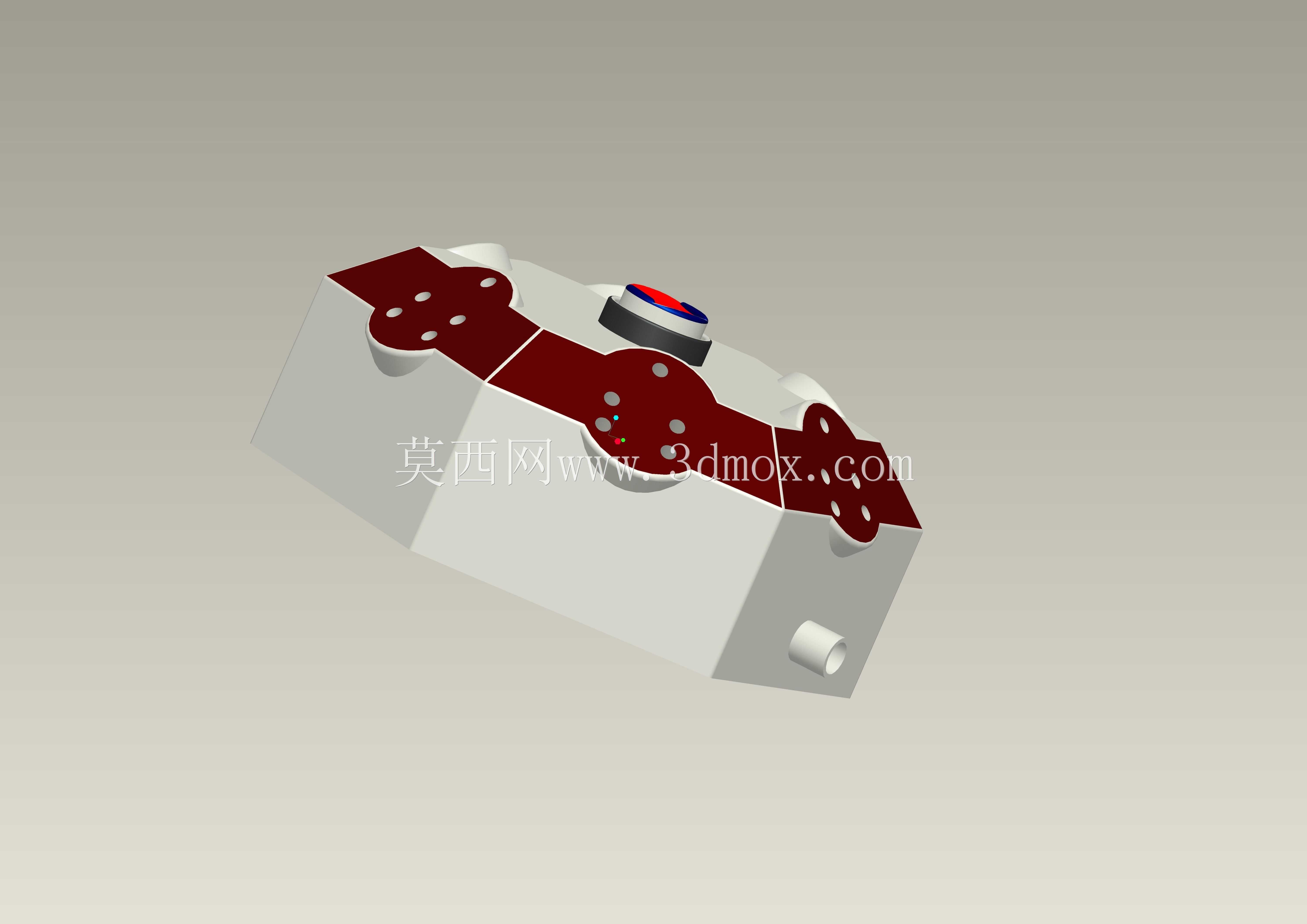

这款扩展插座主要面向民用及商用桌面供电拓展场景，可在原有墙面插座基础上延伸出多组供电接口，解决工位、操作台区域用电设备多、原有插座点位不足的问题，适配欧洲标准插头的取电需求，也可搭配对应转换头适配其他制式插头，常见于实验室操作台、小型加工工位旁的临时供电拓展、办公桌面多设备供电等场景，避免多设备共用单一插座时的插线杂乱、插头干涉问题。从结构设计来看，整体采用多边形切角壳体，壳体边缘做了小圆弧过渡，既避免直角壳体的磕碰风险，也能在多组插孔排布时留出足够的插头插拔空间，不会出现相邻插头互相挤压无法插入的情况。壳体上的插孔组采用错位排布逻辑，每组插孔的相位孔、接地孔位置严格对应欧式插头的插脚尺寸，插孔周边做了下沉式定位槽，插头插入时可顺着槽位滑入，对位精度更高，也能减少插脚歪斜对内部铜件的磨损。壳体侧面预留了总控开关的安装位，开关采用带红色指示圈的翘板结构，凸起的按键高度适配手指按压的行程，不用刻意低头寻找按键位置，盲操作也能准确按到开关，开关旁的指示灯可直观显示插座的通电状态，不用反复插拔设备确认是否供电。内部结构设计上，铜件采用一体化冲压成型的连接片，减少焊点数量降低接触电阻，铜件的夹持力经过参数校核，插头插入后拔出力符合安全规范要求，既不会出现插头松脱断电的情况，也不会因为夹持力过大导致插拔费力。壳体的安装边界考虑了贴墙安装的需求，背面做了平整的贴合面，预留的挂孔可直接挂在墙面的固定螺丝上，也可直接平放在桌面使用，底部的小型凸起脚垫可抬升壳体底部，避免桌面的水渍、灰尘进入壳体缝隙，同时减少壳体与桌面的摩擦剐蹭。壳体的拼接结构采用卡扣加超声焊接的组合方式，拼接缝隙控制在0.1mm以内，既保证壳体的结构强度，日常插拔插头时不会出现壳体松垮开裂的问题，也能避免细小杂物从缝隙进入内部引发短路风险。插孔的安全门结构采用独立弹簧复位设计，单孔插入时安全门不会解锁，只有插头的零火插脚同时施力才能推开安全门，降低误触触电的风险，适配有人员频繁走动、可能存在孩童误触的使用场景。
