机加工用手动夹紧管钳结构设计

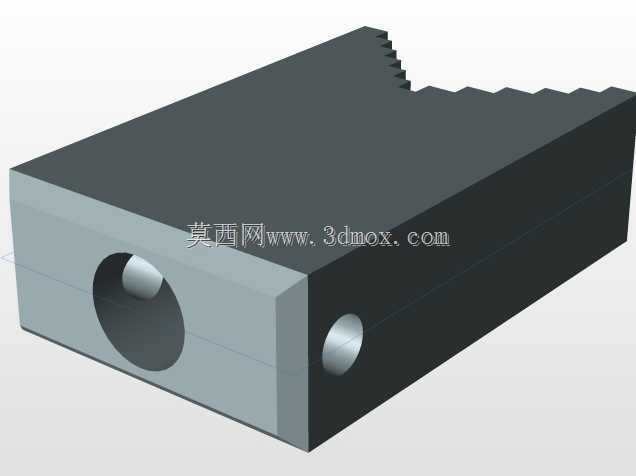

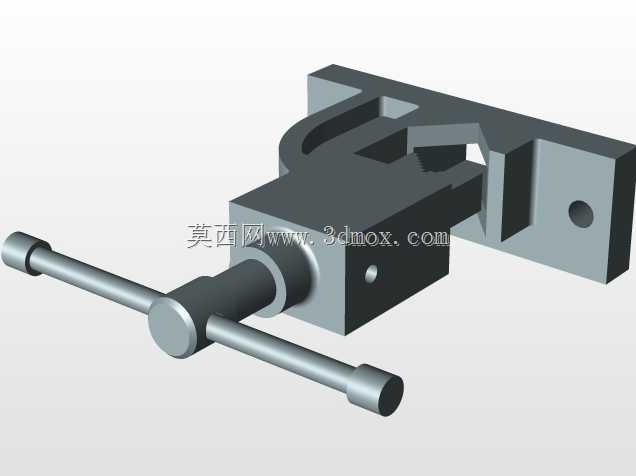

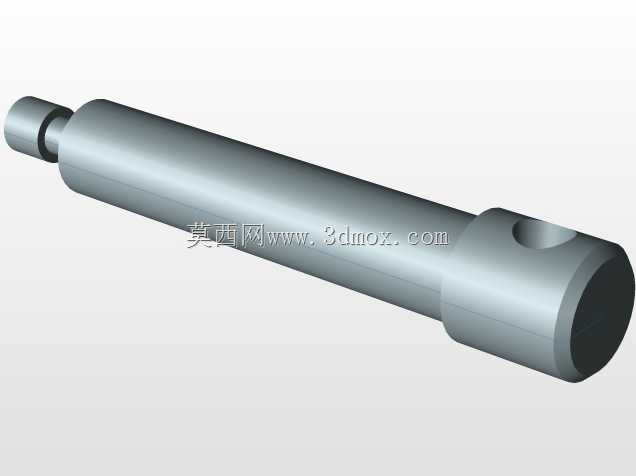

这款手动管钳主要面向机加工工位、管路装配现场、小型维修班组的日常夹持作业需求，区别于普通活动扳手的平面夹持逻辑，其钳口做了适配圆柱类工件的V型咬合结构，在夹持圆管、圆棒类工件时，能通过两个对称斜面贴合工件外圆，避免普通平口钳夹持圆柱件时出现的打滑、工件表面压痕过深、夹持偏斜的问题。从结构设计逻辑来看，整体采用丝杠进给的夹紧方式，转动横向布置的T型手柄即可带动活动钳身沿固定钳身的导轨槽做直线进给，这种传动方式的自锁性较好，夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构就能维持稳定的夹持力，适合钻床钻孔、小管径套丝、工件打磨去毛刺这类需要持续固定工件的作业场景。固定钳身的底座部分做了平整安装面，预留的两个通孔可以配合T型螺栓将整个管钳固定在工作台面上，安装边界的孔位间距适配多数常规钳工台的T型槽间距，不需要额外做转接板就能完成装夹，整体外形尺寸控制在单手可搬运的范围内，既可以固定在工位上长期使用，也能临时拆下携带到设备维修现场做手持夹持作业。钳身主体采用一体式铸造结构，导轨配合面做了铣削加工，活动钳身与固定钳身的配合间隙控制在0.05mm以内，进给过程中不会出现上下翘动的情况，保证夹持时钳口的平行度，避免工件被夹偏。钳口的咬合齿做了高频淬火处理，硬度达到HRC45-50，长期夹持金属工件也不会出现齿形磨损失效的问题，丝杠部分采用梯形螺纹，相比普通三角螺纹的耐磨性更好，频繁进给作业的使用寿命更长。在实际管路装配场景中，这款管钳可以夹持直径6mm到30mm的金属或非金属圆管，配合套丝工具完成管路端头的螺纹加工，也能在管路对接时固定一端管件，方便另一端的拧紧作业；在小型零件的机加工场景中，它可以作为临时工装固定小型轴类零件，完成侧面钻孔、铣边等工序，不需要动用大型台虎钳，节省工位空间，调整夹持位置的效率也更高。设计时特意将操作手柄做了加长处理，在需要较大夹紧力的场景下，不需要套加力杆就能输出足够的夹持扭矩，同时手柄两端做了滚花处理，手上沾有切削液或油污时转动也不会打滑。活动钳身的行程做了限位设计，进给至最大开口位置时不会从固定钳身的导轨中脱出，避免日常使用中零件脱落丢失的问题，整体结构没有易损的小零件，日常维护只需要定期在丝杠和导轨配合面加注润滑脂即可，长期使用的维护成本极低。
