机床用异形定位安装基座结构

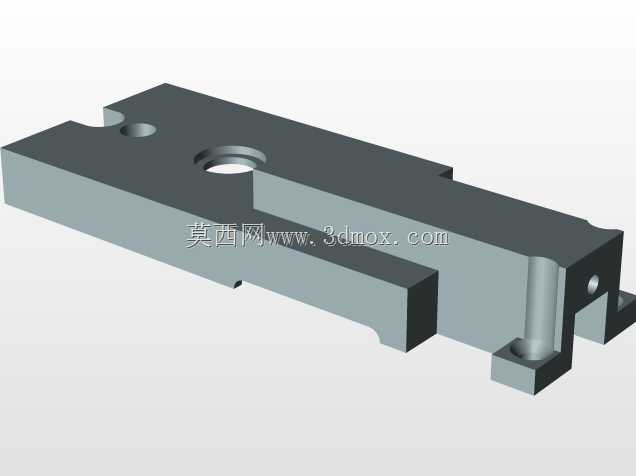

这款异形安装基座多用于机床工装夹具的定位工位，承担工件装夹过程中的侧向支撑与位置限定作用，在数控铣床、加工中心的非标夹具设计中，这类基座常作为可换定位元件使用，适配不同批次异形工件的快速装夹需求，减少夹具整体换型的调整时长。从结构设计来看，基座主体采用长条形阶梯式布局，主体厚度根据安装面的受力需求做了差异化设计，承载区域的厚度比侧边导向段厚出近三分之一，避免装夹压紧时出现结构形变。基座上开设的两处沉头孔用于穿装内六角螺栓，可直接固定在夹具基板的T型槽对应位置，孔位的沉头深度刚好覆盖螺栓头部，安装后不会突出基座上表面，避免干涉工件放置。端部的凸台结构做了直角避让设计，对应夹具上的定位销安装位，装配时可快速卡入预定位槽，减少装配时的找正时间。基座侧面的凹槽结构用于安装侧向定位挡块，槽宽公差控制在IT7级，可保证挡块装配后无多余窜动，定位重复精度可控制在0.02mm以内。设计过程中优先考虑了加工工艺性，所有外棱角均做了C0.5的倒角处理，既避免热处理时出现应力集中开裂，也能去除加工毛刺，防止装配时划伤操作人员。基座底部的安装面做了平面度要求，整体平面度公差不超过0.01mm，保证安装后与基板完全贴合，不会因贴合间隙导致装夹位置偏移。端部的半圆弧缺口用于避让夹具上的气路管线接头，避免基座安装后压损气管，这个缺口的位置经过实际装配验证，刚好避开常用的快插接头安装区域，不会影响气路的正常插拔维护。基座的整体长度适配常见的125mm槽距的夹具基板，安装孔的中心距与标准槽距完全匹配，不需要额外加工转接板即可直接安装使用。在实际使用场景中，这类基座还可配合调整垫片使用，通过更换不同厚度的垫片微调定位高度，适配不同高度工件的装夹需求，不需要重新加工基座本体，降低了工装的改造成本。基座的材质一般选用45号钢经调质处理，表面做发黑防锈处理，可适应车间内的切削液喷淋环境，长期使用不会出现锈蚀卡滞的问题。
