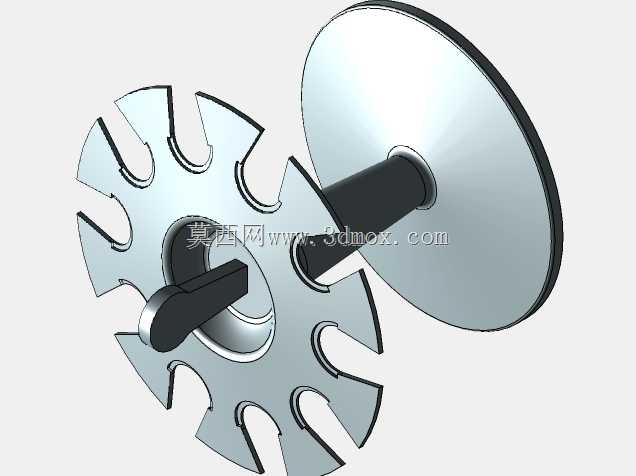

带齿垫片与T型销组合紧固连接组件

这套组合紧固组件常见于需要频繁拆装、同时要求防松定位的工装夹具、轻型输送线接驳工位以及小型设备的快换模组上，日常作业中，操作人员无需额外工具即可完成快速插拔锁紧，大幅缩短工位换型的调整时长。带外齿的垫片本体采用外缘均布开槽的齿形结构，齿端朝向安装贴合面，当组件装入对应安装孔后，齿牙会嵌入被连接件的表面，在设备运行产生持续振动的工况下，能有效避免垫片随紧固件发生周向转动，抵消横向剪切力带来的松脱风险，相比普通平垫，其防松性能在低预紧力的连接场景下优势尤为明显。配套的T型销头部做了大直径圆盘限位设计，销杆与垫片中心孔采用间隙配合，安装时销杆穿过垫片中心孔与被连接件的对应通孔，头部圆盘直接压合在垫片的非齿面侧，既可以分散销杆端部的压应力，避免薄型被连接件表面被压溃，也能在插拔过程中为操作人员提供明确的受力接触面，无需额外抓取销杆本体就能完成拆装动作。设计阶段针对这类快拆连接的安装边界做了适配优化，垫片的外齿外径略大于T型销头部圆盘直径，安装后齿圈完全覆盖被连接件的接触区域，不会出现局部压合不实的问题；销杆的有效长度根据常见的薄板叠装连接厚度做了匹配，既保证插入后有足够的连接深度承受径向载荷，也不会因为销杆过长超出安装背面的安全边界，避免与设备内部其他运动部件发生干涉。齿形垫片的开槽角度经过反复调整，每个齿的弯折角度控制在既能顺利嵌入贴合面、又不会因为齿形过尖导致安装时划伤操作人员手部的范围，同时齿根位置做了小圆角过渡，减少长期受交变载荷时的应力集中问题，提升组件的疲劳使用寿命。T型销的圆盘边缘做了小倒角处理，安装时可以自动导正与垫片中心孔的同轴度，即使在视线受限的设备内部安装位置，也能快速完成对位插入，降低现场装配的操作难度。这类组件不需要配合螺母使用，在单侧操作的安装场景下适用性极强，比如设备防护门的快速定位、工装板的工位固定、可拆卸检修盖板的连接等场景，都能替代传统的螺栓螺母连接，减少装配零件数量，降低现场备件管理的复杂度。
