高精度扳手式钻夹头结构设计

在常规钻削加工场景里，钻夹头是连接机床主轴与切削刀具的核心过渡部件，不管是台式钻床、手持电钻还是加工中心的辅助钻削工位，都需要依靠这类夹具完成直柄钻头、铰刀、丝锥等切削刀具的可靠装夹。日常维修装配、五金加工、木工开孔等作业场景中，钻夹头的夹持稳定性直接决定了加工孔位的精度、表面粗糙度，甚至会影响刀具的使用寿命，一旦夹持力不足出现打滑，轻则导致钻头崩刃、孔位超差，重则可能造成刀具飞出的安全隐患。

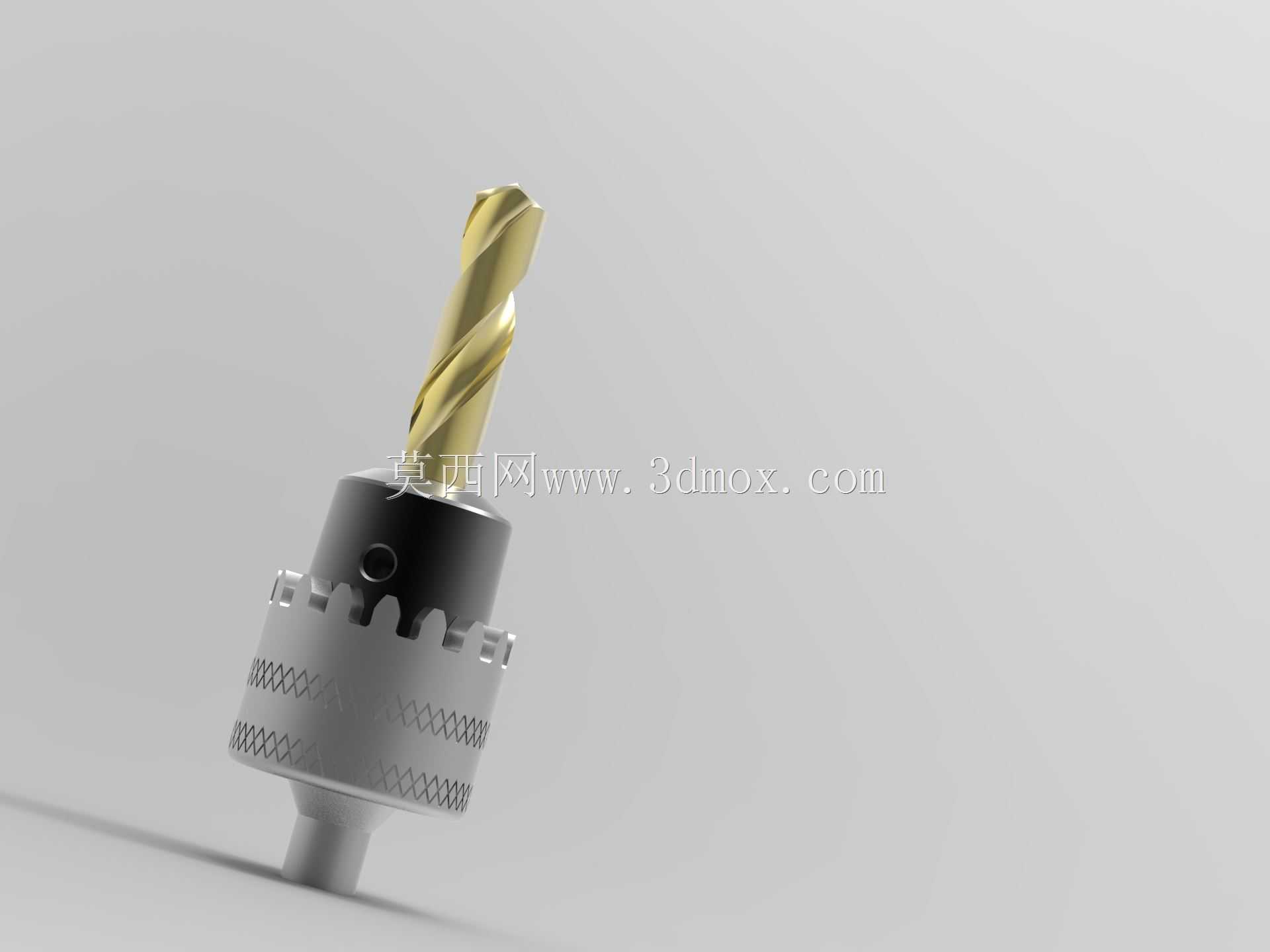

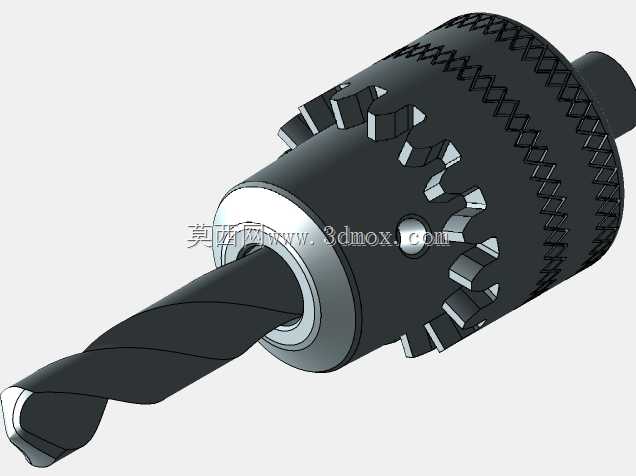

这款钻夹头采用经典的扳手锁紧结构，外壳带有滚花纹理的调节套，配合带三个伞齿的锁紧扳手使用时，通过扳手插入夹头侧面的驱动孔转动，就能带动内部的丝圈旋转，推动三个夹爪沿本体的斜向导向槽同步做径向伸缩，实现对不同直径直柄刀具的夹紧与松开。三个夹爪采用120度均布设计，夹持过程中自动对中，能保证刀具回转中心与夹头安装基准的同轴度，减少钻削过程中的径向跳动。夹头尾部采用标准锥度连接结构，可匹配对应规格的机床主轴锥孔或者钻接杆，安装时依靠锥面的摩擦力传递扭矩，装拆便捷，能快速适配不同设备的安装接口。

从设计细节来看，夹爪的夹持面做了细密的齿形处理，能增大与刀具柄部的接触摩擦力，即使在重负荷钻削、大进给量加工的工况下，也能牢牢锁紧刀具避免打滑。夹头本体采用合金钢材质经热处理强化，表面做了发黑防锈处理，能适应车间多油污、多切削液的工作环境，延长部件的使用寿命。调节套外圈的滚花设计，除了配合扳手锁紧之外，在空载状态下也可以手动旋转调节夹爪的初始开合度，方便快速装入刀具后再用扳手锁紧，提升装刀效率。

在安装边界上，这款夹头的整体外径、长度尺寸适配常规中小型钻削设备的安装空间，不会因为夹头体积过大干涉工件的装夹，尤其是在加工靠近台阶、侧壁的孔位时，紧凑的外形尺寸能让刀具更靠近加工位置，避免出现干涉撞机的问题。夹头的夹持范围覆盖了常用的小直径直柄刀具规格，能满足日常绝大多数钻、扩、铰工序的装夹需求，不需要频繁更换夹头就能完成不同直径刀具的切换，适配多工序小批量加工的使用场景。夹头内部的传动丝牙做了耐磨处理，长期反复松紧调节也不会出现丝牙磨损导致的锁紧失效问题，日常维护只需要定期在调节缝隙处注入少量润滑油，就能保证调节动作顺畅，避免铁屑、粉尘进入内部导致卡滞。
