带安装支脚的折弯钣金固定支座结构

项目分类:3D模型 发布时间:2021-08-01 ID:217294
  • 带安装支脚的折弯钣金固定支座结构
  • 带安装支脚的折弯钣金固定支座结构
  • 带安装支脚的折弯钣金固定支座结构
  • 带安装支脚的折弯钣金固定支座结构
  • 带安装支脚的折弯钣金固定支座结构

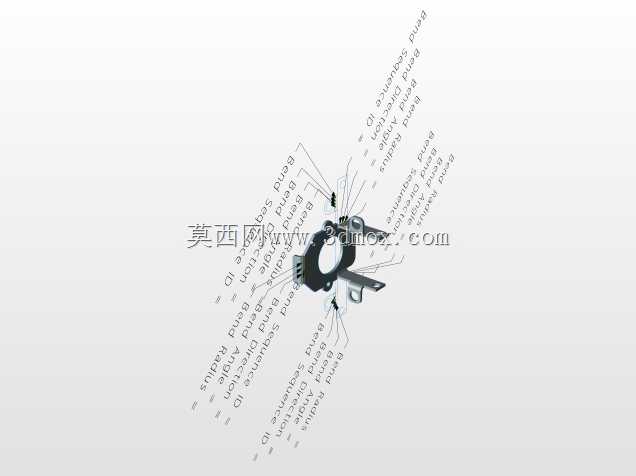

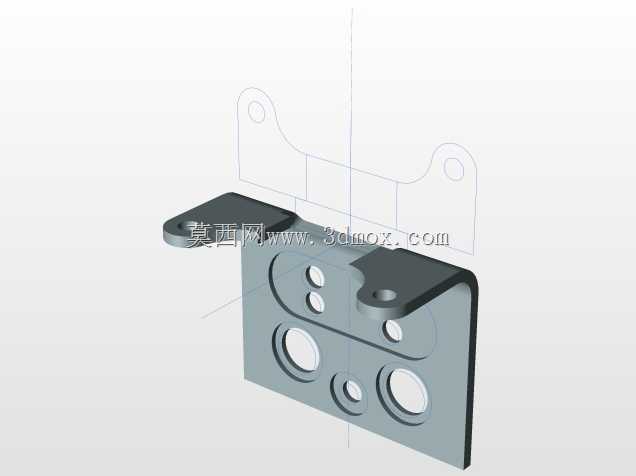

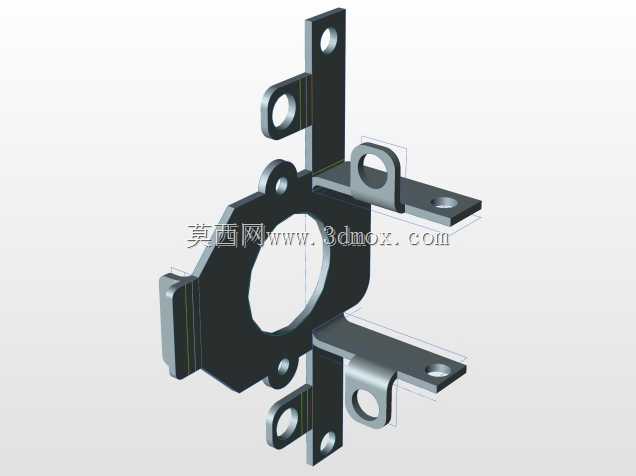

这类带支脚的折弯钣金件,多应用在电控柜内部走线固定、小型设备壳体内部元器件承托、工业自动化线体旁的传感器安装支架场景中,日常做设备改造、小型非标工装搭建时经常会用到这类结构。从结构设计逻辑来看,主体采用单块金属板材折弯成型,没有额外的焊接拼接工序,能有效控制加工成本,折弯处做了圆角过渡处理,既避免钣金加工时折弯处应力集中导致开裂,也能消除锐边防止装配时划伤操作人员。顶面开设的单孔用于穿装固定螺栓,可将整个支座锁附在设备框架的横梁或者安装板面上,侧面的大尺寸圆孔用于穿装线缆、固定小型轴类零件或者安装嵌入式的感应元件,底部伸出的两个带弯折的支脚,是整个零件的安装定位结构,支脚的弯折角度与主体折弯角度保持90度垂直,装配时可以直接卡入对应安装位的预留卡槽内,不需要额外做定位治具就能快速完成预装,减少装配环节的辅助工时。做这类钣金结构设计时,首先要确认板材的折弯系数,根据所选板材的厚度预留对应的折弯止裂槽,避免折弯处出现材料撕裂或者起拱的问题,顶面和侧面的开孔距离折弯边的距离要大于两倍板厚,防止冲孔加工时孔位出现变形,影响后续螺栓或者元件的装配精度。安装边界方面,这类零件的整体外轮廓尺寸适配常规20-40规格的工业铝型材安装槽,支脚的宽度与铝型材槽口宽度保持小间隙配合,装配后不会出现左右窜动的问题,侧面开孔的中心高度与常规传感器的安装中心高度匹配,不需要额外调整安装位置就能保证感应面与被测物体的距离符合检测要求。实际应用中,这类钣金支座不需要做额外的表面处理就能直接使用,若应用在潮湿或者有腐蚀的工况场景,可在板材表面做喷塑或者镀锌处理,提升零件的防锈耐腐蚀能力,结构本身没有复杂的曲面特征,常规数控冲床搭配折弯机就能完成批量加工,加工一致性好,适合中小批量的设备配套使用。设计时还要注意支脚的弯折长度,要保证卡入安装槽后有足够的卡接深度,避免设备运行时的振动导致支座脱落,同时主体折弯的内R角要与所选板材厚度匹配,板厚1.5mm时内R角取0.5倍板厚即可,既能保证折弯强度,也不会出现折弯处材料堆积的问题。
