设备侧装异形金属支撑安装板结构

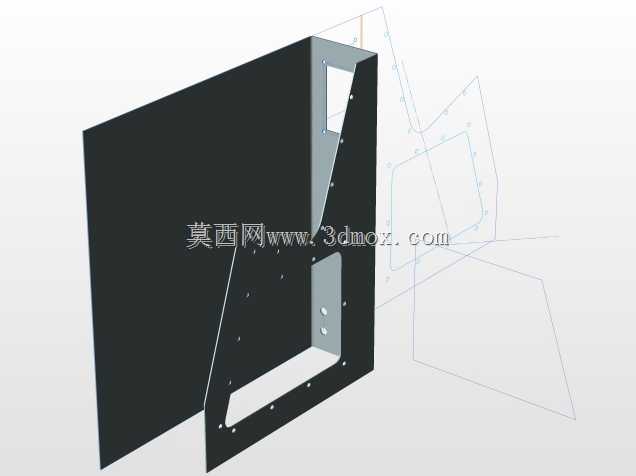

这款异形金属安装板多用于工业设备侧部的功能模块承载场景，常见于自动化检测设备、小型数控加工单元的侧立面安装位，用来固定电气控制模块、小型气动组件或是走线导向结构，替代传统的拼接式支架，减少装配时的零件数量，提升侧装结构的整体刚性。从结构设计来看，板体采用一体化钣金折弯成型，主体为大平面承载基底，侧边做了斜向收边的折弯加强结构，避免大尺寸薄板在长期承重后出现平面翘曲变形，斜向折弯边同时也能作为安装时的对位基准，装配时可快速卡入设备侧框架的预定位槽，减少现场调整的时间成本。板体上分布的多组安装孔做了差异化设计，大尺寸的方孔与长圆孔主要用于对应模块的对位避让，避免安装时模块凸起部位与板体发生干涉，小孔径的圆孔分为两类，靠近板体边缘的孔位用于板体自身与设备框架的螺栓固定，孔位公差按照IT12级设计，适配常规的M4、M5内六角螺栓安装，板体中部的密集小孔用于固定搭载的功能组件，孔位间距按照常规电气元件的安装基准设置，可直接适配市面上多数标准尺寸的继电器、小型电磁阀或是走线槽的安装需求。板体下部的长条形镂空结构，一方面是为了减轻板体自身重量，降低设备侧部的负载，另一方面是为内部走线预留穿过空间，设备侧部的线缆可通过该镂空位直接连接到板上搭载的电气元件，无需额外在板体上开孔走明线，让设备内部走线更加规整。从安装边界来看，板体整体为直角折弯的L型基底，垂直边的安装面平面度控制在0.1mm以内，保证与设备框架立面贴合时不会出现间隙，水平方向的折弯边宽度经过核算，刚好适配常规40系列铝型材框架的侧装面宽度，不需要额外加装转接件即可完成固定。设计时充分考虑了钣金加工的工艺性，所有折弯处的内R角按照板材厚度的1倍设置，避免折弯时出现板材开裂，所有孔位距离折弯边的距离都大于板材厚度的2倍，防止冲孔加工时出现孔位变形，板体边缘都做了去毛刺处理，避免装配时划伤操作人员或是损坏线缆表皮。在实际使用中，这类金属板不需要做额外的表面处理即可直接使用，若应用在有防腐需求的场景，也可在表面做喷塑或是镀锌处理，板体的承重能力经过核算，在常规安装固定方式下，可承载5kg以内的功能组件，完全满足多数小型工业设备侧装模块的承载需求，相比采用角件拼接的安装支架，一体化的板体结构抗震性能更好，在设备运行产生持续振动的工况下，不会出现拼接螺栓松动的问题，长期使用的稳定性更优。
