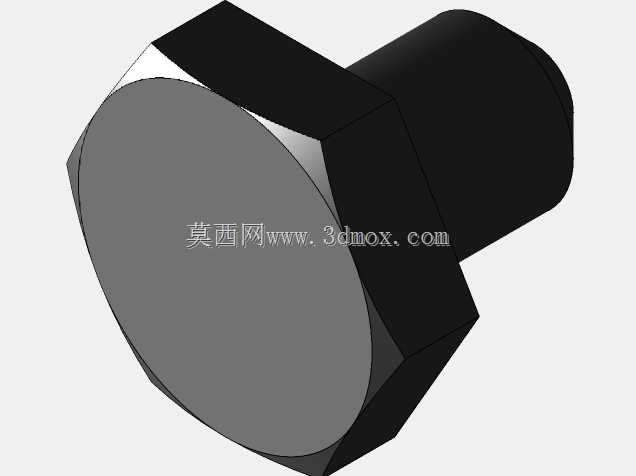

标准六角头紧固螺钉三维结构设计

在各类机械装配场景中，六角头螺钉是应用覆盖范围最广的螺纹紧固连接件，小到消费电子内部结构锁付，大到重型工程机械的机架拼接、输油管线法兰对接，都能见到这类零件的身影。不同于沉头螺钉、内六角圆柱头螺钉的安装场景限制，六角头螺钉的头部外露设计，允许操作人员从外侧使用开口扳手、套筒、活动扳手等多种通用工具完成拧紧与拆卸作业，不需要在被连接件上预先加工沉头孔来容纳螺钉头部，对于厚度较大的型材连接、需要频繁拆装维护的设备检修点位，这类螺钉的适配性优势十分突出。

从设计逻辑来看，这款六角头螺钉严格遵循通用紧固件的尺寸规范，头部采用正六棱柱外形，六个受力平面的平行度、相邻面的夹角公差都控制在标准允许范围内，避免扳手卡合时出现打滑、棱角崩损的问题。头部与螺杆衔接的位置做了平滑过渡圆角，既可以减少冷镦成型时的应力集中，避免装配拧紧过程中头部从螺杆根部断裂，也能在螺钉压紧被连接件时，让头部下端面的压力均匀分布在接触面上，不会因为边缘应力过大压伤被连接件的表面。螺杆部分的螺纹采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径、小径的尺寸公差符合通用紧固要求，螺纹收尾处的退刀结构做了优化，不会出现螺纹末端乱牙、无法拧入螺纹孔的问题。

实际选型使用时，需要注意螺钉的有效旋合长度，针对不同材质的被连接件，旋合长度需要做对应调整：连接钢制零件时，旋合长度不小于螺纹公称直径的1倍即可满足抗拉强度要求；连接铝合金、工程塑料等低强度材质时，旋合长度需要提升到公称直径的1.5-2倍，避免螺纹滑牙导致连接失效。安装边界方面，六角头头部的对边尺寸决定了扳手作业的最小空间，在布局密集的装配点位，需要提前预留足够的扳手转动空间，避免出现螺钉就位后无法完成拧紧操作的问题。螺钉头部的厚度也需要纳入装配考量，当被连接件外侧有护板、外壳等覆盖件时，要确认头部突出高度不会和覆盖件产生干涉，必要时可以搭配平垫圈调整压紧面的接触面积，搭配弹簧垫圈实现防松效果，满足振动工况下的连接可靠性要求。

不同于定制化的特殊紧固件，这类标准六角头螺钉的三维模型可以直接复用在各类设备的装配设计中，不需要单独重新绘制，只需要根据实际受力需求调整螺杆长度、螺纹规格参数，就能快速完成整机的紧固件布局设计，大幅缩短结构设计阶段的重复建模工作量。在做装配干涉检查时，模型的精准外形尺寸可以帮助设计人员提前排查螺钉和周边零件的空间冲突，避免实际装配时出现零件无法安装的问题。
