异形多刃切削刀具结构设计

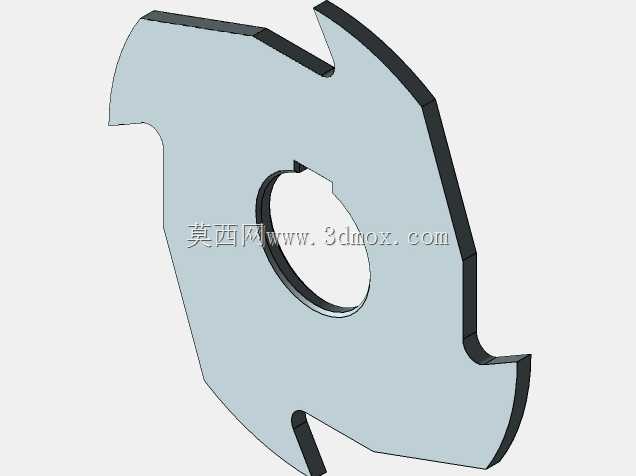

这款多点异形切削刀具，主要适配多工位组合机床的旋转切削工位，在批量五金零件冲剪、型材修边、薄金属板材异形轮廓裁切工序中应用较多，和常规单刃圆盘剪刃不同，它的多刃口分布设计可以在单次旋转周期内完成多次切削动作，能有效降低单刃口的切削负载，减少连续加工过程中的刃口磨损速率，延长单次修磨间隔的加工时长。从结构设计逻辑来看，刃口的轮廓曲线是按照实际加工的走刀轨迹反向推导的，每个突出的切削刃都做了负倒棱强化处理，避免断续切削时的崩刃问题，相邻刃口之间的凹槽是排屑让位空间，加工时产生的切屑可以顺着凹槽弧度快速排出，不会卡在刃口和工件之间造成加工面刮伤。中心的安装孔做了异形定位缺口，和刀轴上的定位凸台配合后，能传递更大的切削扭矩，避免高速旋转时刀具和轴之间出现打滑移位，安装孔的公差按照H7级精度设计，和刀轴配合后径向跳动量可以控制在0.02mm以内，保证切削过程的稳定性。刀具整体采用薄型圆盘式结构，厚度根据加工的切深需求设计，安装时需要和两侧的压紧法兰配合，法兰的压紧面要和刀具端面完全贴合，避免压紧时产生局部应力导致刀具高速旋转时出现变形。刃口的角度根据加工材质调整，针对普通低碳钢加工时，刃口前角设计为8度，后角为6度，既保证刃口的锋利度，又有足够的结构强度，加工时的切削阻力更小，加工出的工件断面毛刺高度可以控制在0.1mm以内，减少后续去毛刺的工序工作量。在实际设备适配中，这款刀具可以替换原有同规格的普通圆盘剪刃，不需要改动刀轴的安装结构，直接更换后就能调整工位参数投入使用，适合五金冲压生产线、型材冷弯生产线的连续加工作业，在长时间连续运行工况下，多刃口的轮换切削也能让每个刃口的切削热有足够的散发时间，避免刃口过热导致的硬度下降问题。设计过程中对每个刃口的位置度做了对称度校验，保证旋转时的动平衡性能，减少高速切削时的设备振动，降低刀轴轴承的额外负载。
