涡轮增压式离心涡轮风扇三维设计作品

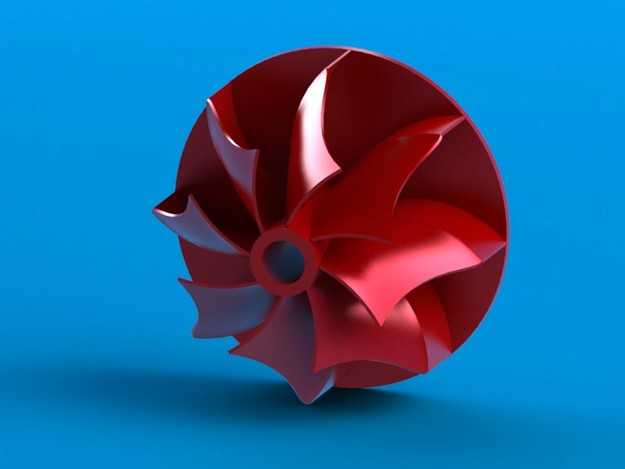

本作品为涡轮增压结构的离心式涡轮风扇三维建模成果，建模阶段以SolidWorks为核心工具完成全参数化设计，首先基于离心气动原理确定叶轮的基础轮廓参数，通过绘制中心安装孔的基准草图，定位轮毂的轴向尺寸与径向直径，确保后续叶片阵列的基准精度达标。叶片造型阶段采用曲面放样与边界凸台组合的建模方式，先绘制叶片前缘、后缘的截面轮廓线，调整截面的安装角度与曲率过渡关系，匹配涡轮增压所需的气流导向角度，再通过圆周阵列命令完成多片叶片的均布排布，过程中逐一校验叶片与轮毂的衔接处曲面连续性，避免出现尖锐棱角与建模缝隙，保证整体结构的闭合性。完成主体结构建模后，对叶轮的轮盘边缘做圆角过渡处理，降低气流流经边缘时的阻力损耗，同时对中心安装孔做沉孔结构设计，匹配实际装配时的紧固件安装需求。渲染阶段采用亮面红色塑料材质赋予模型整体，调整材质的反射率与粗糙度参数，模拟工程塑料经抛光处理后的表面质感，搭建蓝色纯色背景环境，添加定向主光源从斜上方照射模型，配合辅助补光弱化叶片间隙的阴影死区，最终渲染出的模型能够清晰展现叶片的曲面弧度与整体结构形态。设计过程中充分考量涡轮风扇的气动特性，叶片的扭曲角度经过多轮参数调整，既保证离心送风时的风压输出能力，也兼顾结构的动平衡合理性，所有建模特征均保留完整参数树，可根据实际使用需求调整叶片数量、轮毂直径、叶片扭曲角度等核心参数，适配不同风压、风量要求的通风散热场景，模型整体结构无冗余特征，曲面质量满足后续工程分析、3D打印或开模生产的前置要求。
