可锻铸铁承压人孔结构设计

这款人孔结构主要应用于承压罐体、密闭工业容器的检修通道部位，作为设备日常运维、内部构件检修更换的通行开口密封结构，在化工储罐、压力反应设备、大型流体输送管线的配套罐体上都有广泛适配场景。日常工况下，人孔需要兼顾密封承压性能与拆装便捷性，既要保证设备运行过程中内部介质无泄漏，也要在需要进入设备内部作业时，能够快速完成盖板的拆卸与复位，降低运维作业的准备时长。

设计阶段首先锁定了可锻铸铁作为基材，这类材料兼具足够的结构强度与一定的韧性，能够承受工况下的交变载荷冲击，避免脆性断裂风险。结构受力校核阶段，针对直径250mm的受力区域施加40吨的等效载荷，通过有限元分析手段逐一核验结构的位移量、应力分布状态以及安全系数阈值，确保在额定载荷下结构变形量处于密封件允许的形变范围内，不会因盖板形变导致密封面失效出现泄漏。整体重量控制在55kg以内，避免单块盖板过重导致单人拆装困难，同时也不会过度增加设备整体的自重负载。

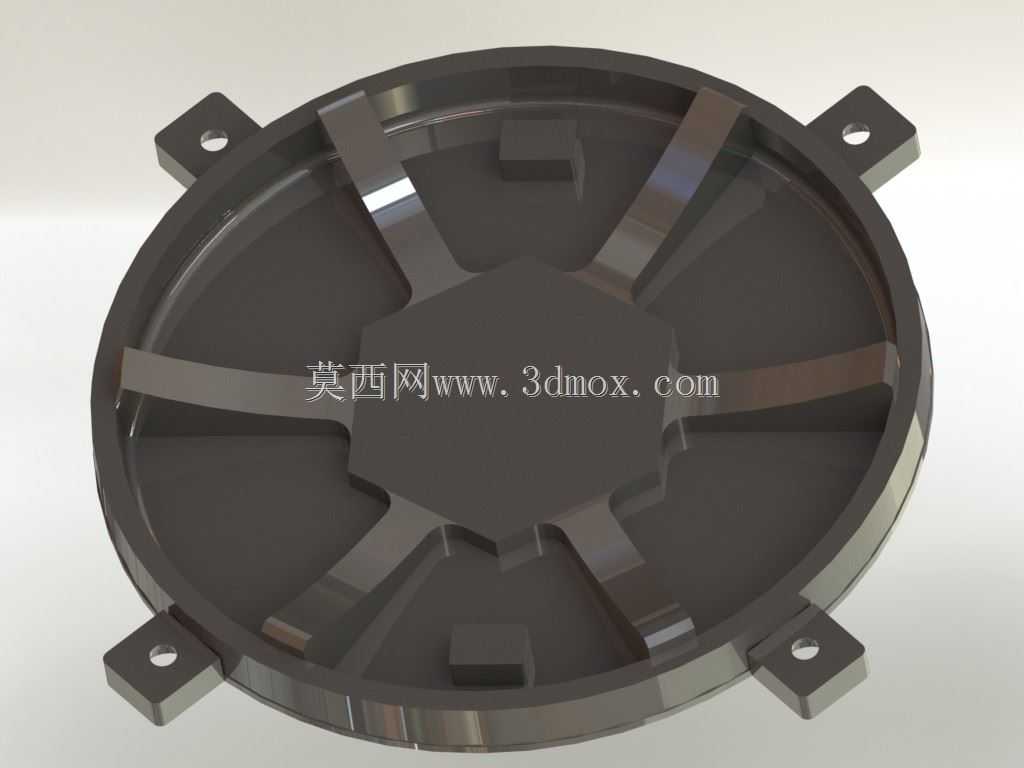

外形结构上，盖板主体采用圆形结构匹配圆形开口的密封需求，周向均匀布置四个带安装孔的凸耳，凸耳的安装孔位与罐体开口周边的螺栓点位完全对齐，安装时无需额外调整对位，螺栓穿入后即可均匀压紧密封面。盖板内侧设置放射状加强筋结构，筋条从中心六边形受力区域向周边凸耳位置延伸，在不额外增加盖板整体厚度的前提下，大幅提升结构的抗弯抗扭刚度，避免承压过程中盖板中心区域出现过大的挠曲变形。中心的六边形凸台既作为加强筋的交汇受力节点，也可作为拆装过程中的辅助施力点位，方便作业人员借力挪动盖板。

安装边界方面，四个安装凸耳的孔位间距、凸耳厚度都经过匹配校核，适配常规的压力容器人孔法兰安装尺寸，不需要对原有罐体的开口法兰做额外改造即可直接替换安装。密封面的平面度公差控制在密封件适配的精度范围内，配合对应规格的密封垫片即可满足额定压力下的密封要求。结构设计预留了足够的修改调整空间，可根据实际工况的压力等级、介质腐蚀特性，调整加强筋的厚度、凸耳的螺栓孔尺寸，适配不同的应用场景需求，也可根据渲染需求调整表面处理工艺的呈现效果。
