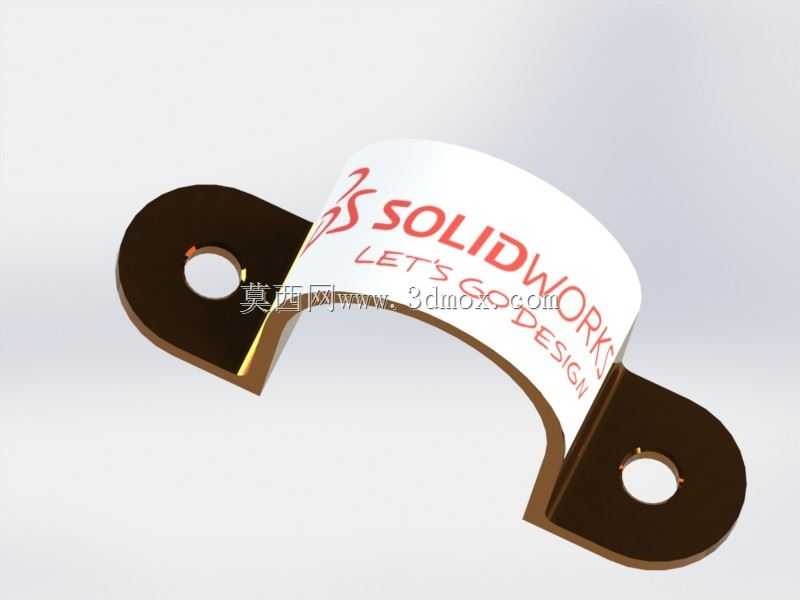

弯弧式双安装孔管线固定压片结构

这款弯弧结构的固定压片，日常在电气柜布线、小型气动设备管线排布、民用五金管路固定场景中十分常见，主要作用是将外径匹配的圆管、线束束带牢牢压合在安装基面，避免设备运行过程中管线移位、磨损外层防护层引发故障。从结构设计来看，整体采用对称式双安装耳布局，两个安装耳上预留的通孔适配常规自攻螺丝或小规格螺栓，安装时无需额外制作适配工装，直接在安装基面预钻对应孔位即可完成固定，安装边界容错率较高，两个安装孔的中心距经过适配调整，能适配多数常见的小规格管线固定孔位排布，不会出现孔位错位无法安装的问题。中间的弯弧段并非规则半圆，而是根据常用管线的外径公差做了微幅的弧度调整，压合时弧面能和管线外层形成足够的接触面积，不会因为接触应力集中割伤管线的绝缘层或防护套，同时弯弧段和两侧安装耳之间做了平滑的圆弧过渡，没有尖锐的直角棱边，既避免了安装时划伤操作人员，也能减少应力集中导致的部件断裂风险。从实际选型角度来说，这类压片多用于直径较小的气动软管、信号线束、低压输油细管的固定，相比传统的尼龙扎带，金属材质的压片耐温范围更广，在设备运行产生一定温升的舱室内也不会出现老化松脱的问题，固定可靠性更强。设计过程中需要重点控制弯弧段的成型回弹量，避免冲压成型后弧面尺寸偏差过大，导致压合时出现管线压不紧或者过度挤压变形的问题，两侧安装耳的平面度也需要控制在合理公差范围内，保证安装时压片能完全贴合安装基面，不会出现单侧翘起导致固定力不足的情况。厚度方向的尺寸选择需要匹配固定管线的重量与振动工况，常规轻型管线固定选用薄板冲压即可满足强度需求，若应用在有持续振动的设备上，可适当增加板材厚度提升结构刚性，避免长期振动下固定片出现变形松脱。
