手动杠杆式大力夹持工装夹钳结构

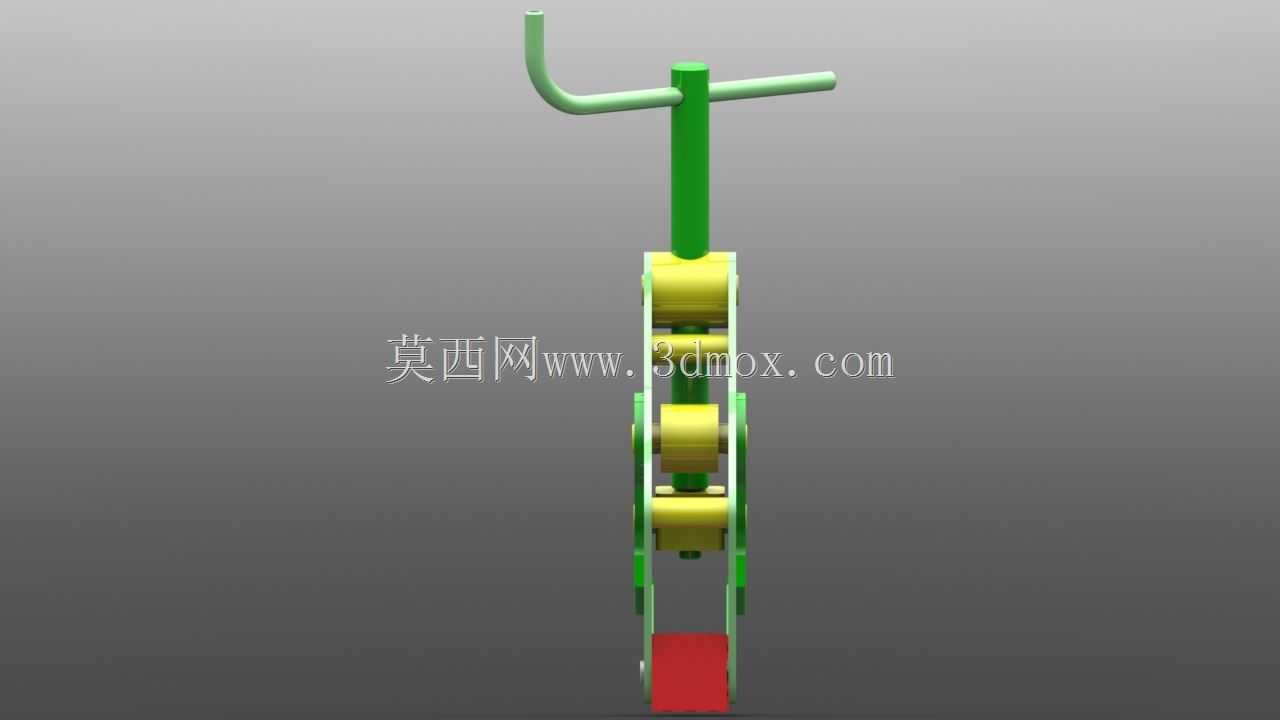

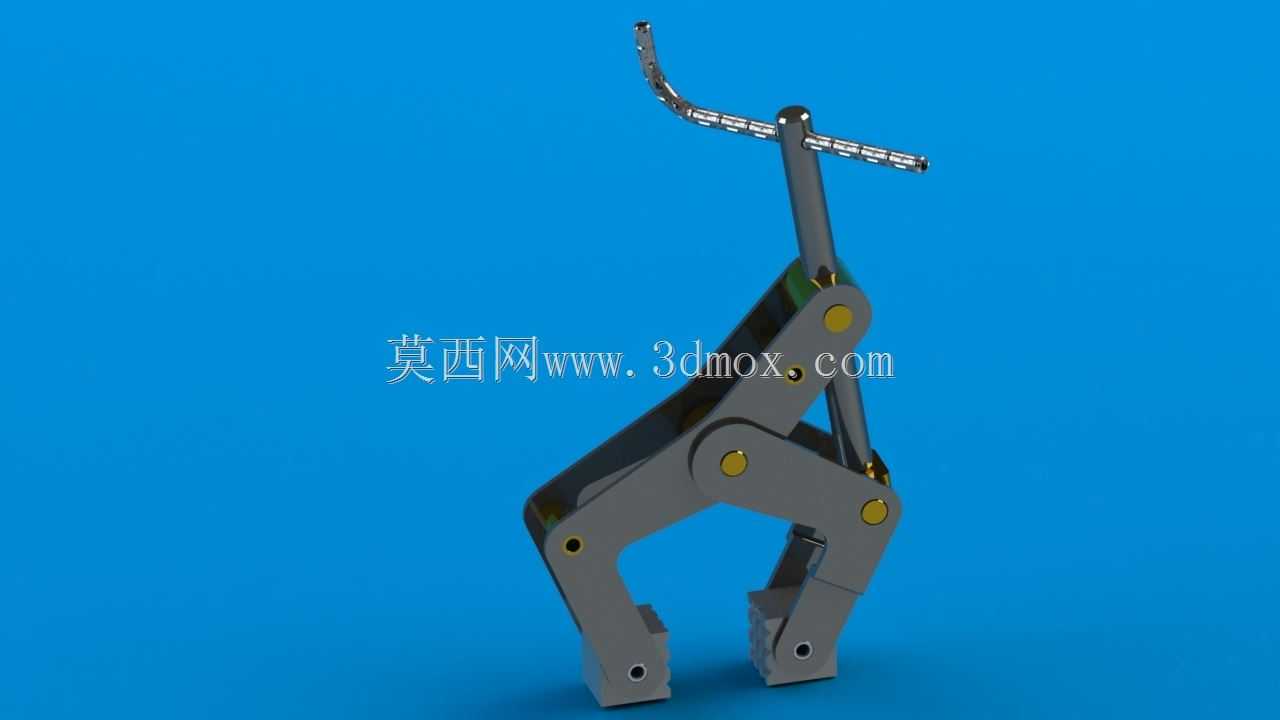

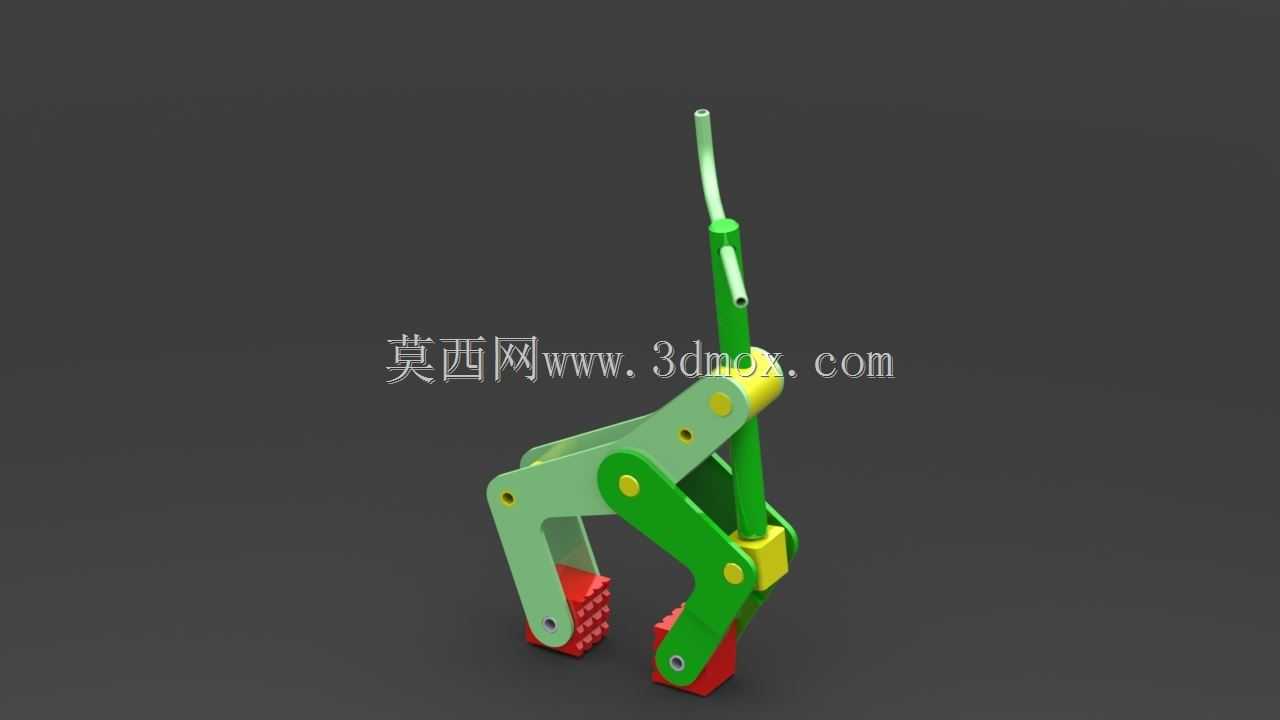

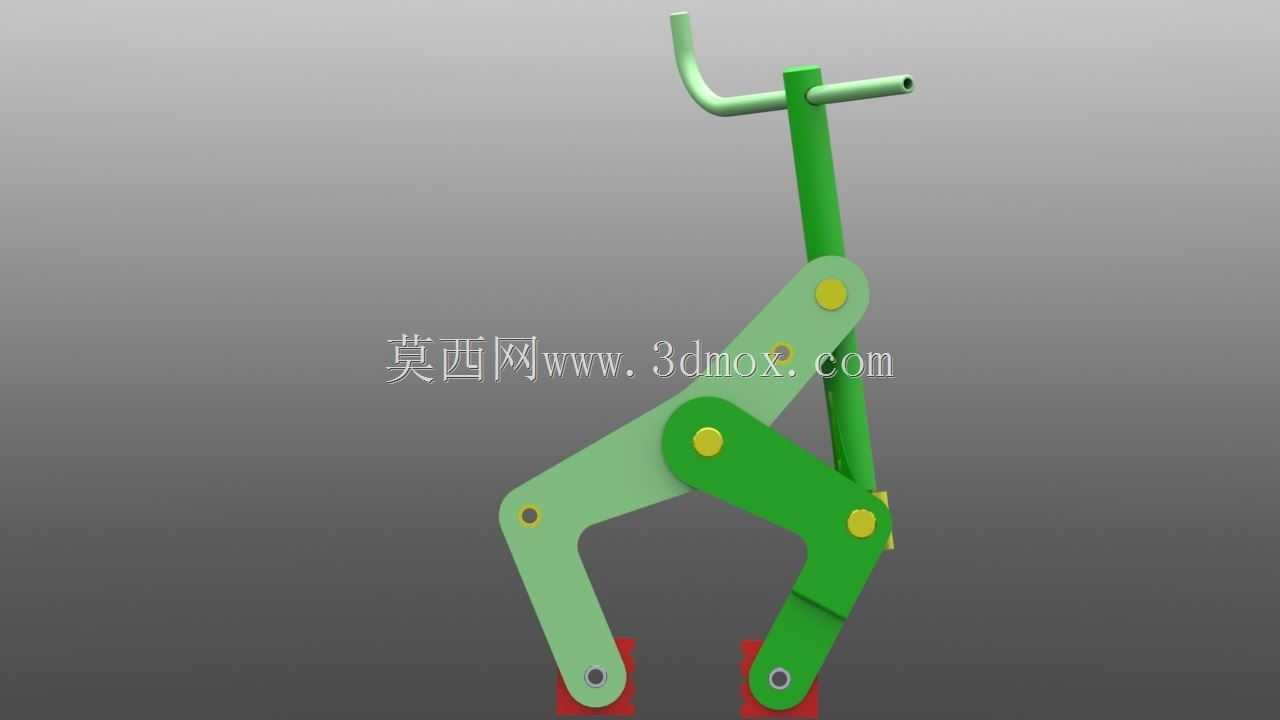

　　在机加工工位的工件装夹环节、焊接工位的母材定位场景、装配线的零部件临时固定作业中，这类手动杠杆式夹钳是一线操作岗使用频率极高的工装辅具，区别于液压、气动夹紧装置需要配套动力源的限制，它完全依靠机械结构的力放大效应实现大夹紧力输出，无需外接管路或线路，在无动力配套的野外维修、零散件加工、临时工位搭建场景下的适配性极强。从结构原理来看，这套夹钳采用多组铰接连杆组成的杠杆增力结构，顶部的T型操作手柄作为力输入部件，操作人员转动手柄时，动力通过中部的连杆组逐级传递，利用铰接点的力臂差实现输入力的数倍放大，最终传递到下端的两个钳口位置，对放置在钳口之间的工件施加垂直于夹持面的正压力，当手柄转动到结构死点位置时，夹钳会进入自锁状态，

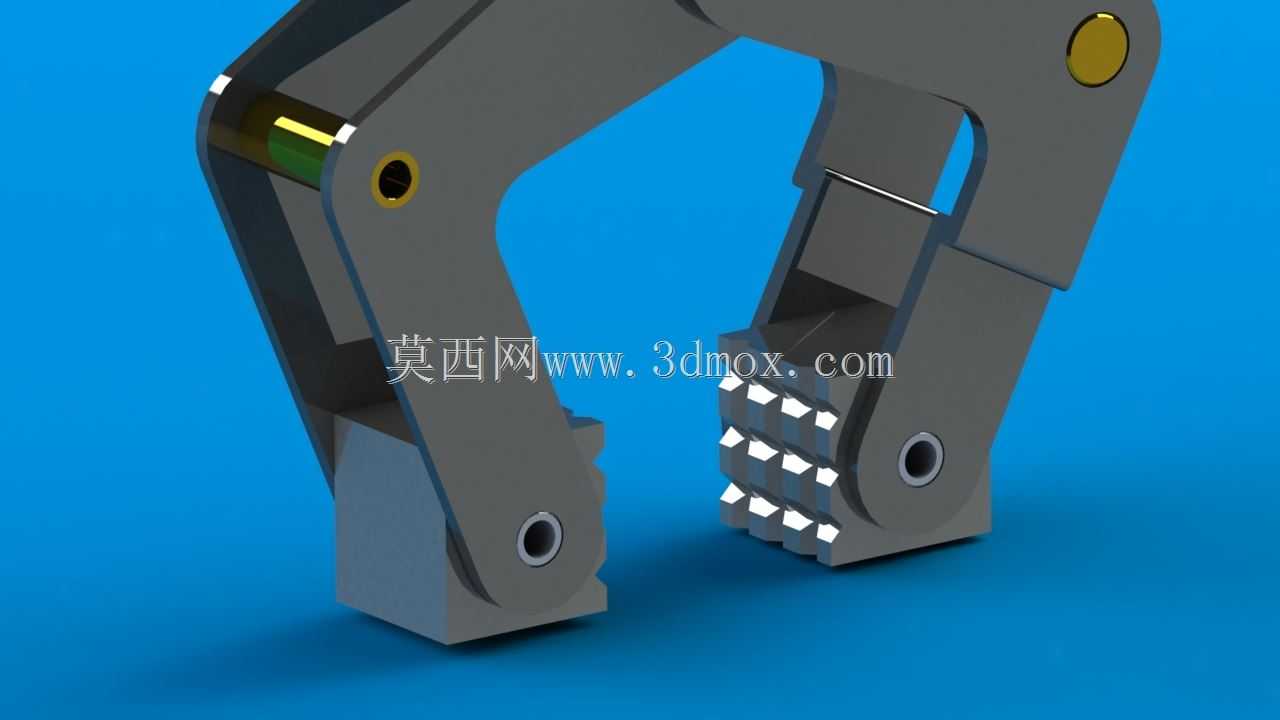

　　即便操作人员松开手柄，钳口的夹紧力也不会出现衰减，可避免加工过程中受振动影响出现工件松脱的问题。设计过程中，各铰接销轴的位置排布经过反复校核，既要保证操作手柄的转动行程在普通人手腕的舒适操作范围内，避免行程过大导致操作费力，也要保证钳口的开合距离覆盖常规加工件的夹持尺寸需求，同时要让增力比控制在合理区间——增力比过小会导致夹紧力不足，无法满足铣削、打磨这类有较大切削力工况的装夹要求，增力比过大则会导致操作力过高，长时间使用容易造成操作人员疲劳，还可能因夹紧力过大压伤薄壁工件的表面。钳口部分做了平直夹持面设计，可适配规则形状的方形、圆形工件装夹，两个钳体的铰接点位置经过优化，在夹紧状态下钳口的两个夹持面可保持平行，避免出现夹偏、

　　工件翘起的问题，针对不同厚度的工件，钳口的开合行程预留了足够余量，无需额外调整垫块即可覆盖常见的中小尺寸零件装夹需求。从安装边界来看，夹钳底部预留了标准的安装孔位，可直接通过螺栓固定在工装台、焊接平台或者专用夹具座上，整体外形紧凑，横向占用空间远小于同规格的台虎钳，在排布密集的多工位装夹场景下，可有效节省工作台面的使用空间，相邻夹钳之间不会出现操作干涉。在实际使用场景中，这类夹钳除了固定在工位上使用，也可配合临时支架作为手持夹紧工具使用，针对管材焊接时的对口固定、钣金件拼接时的位置对齐、小型零件钻孔时的工件固定等作业，它的操作效率远高于普通C型夹，操作人员仅需单手转动手柄即可完成夹紧与松脱动作，另一只手可同时调整工件位置，

　　大幅缩短单件装夹的辅助时间。结构上所有铰接位置都做了销轴配合设计，长期使用出现磨损后，仅需更换对应规格的销轴即可恢复原有精度，无需整体报废更换，维护成本极低，钳体主体采用高强度结构钢材质，可承受大夹紧力下的结构载荷，不会出现钳体变形、铰接点断裂的问题，适配车间内多粉尘、多切削液的恶劣使用环境，无需复杂的日常维护即可长期稳定工作。针对不同的作业需求，这套夹钳的结构也具备较强的拓展性，可通过更换钳口的夹持垫块，适配异形工件、软质材质工件的装夹需求，比如在钳口加装铜质垫块可避免夹伤铝件、铜件等软金属表面，加装V型垫块则可提升圆形管材、棒材装夹时的对中性，避免工件转动错位。
