多端口集成式工业接线盒结构设计

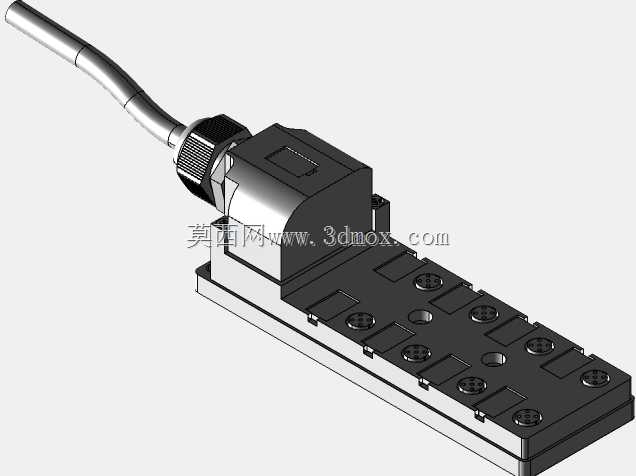

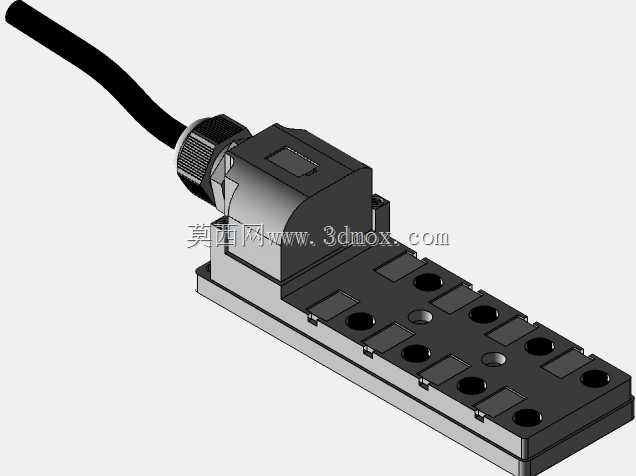

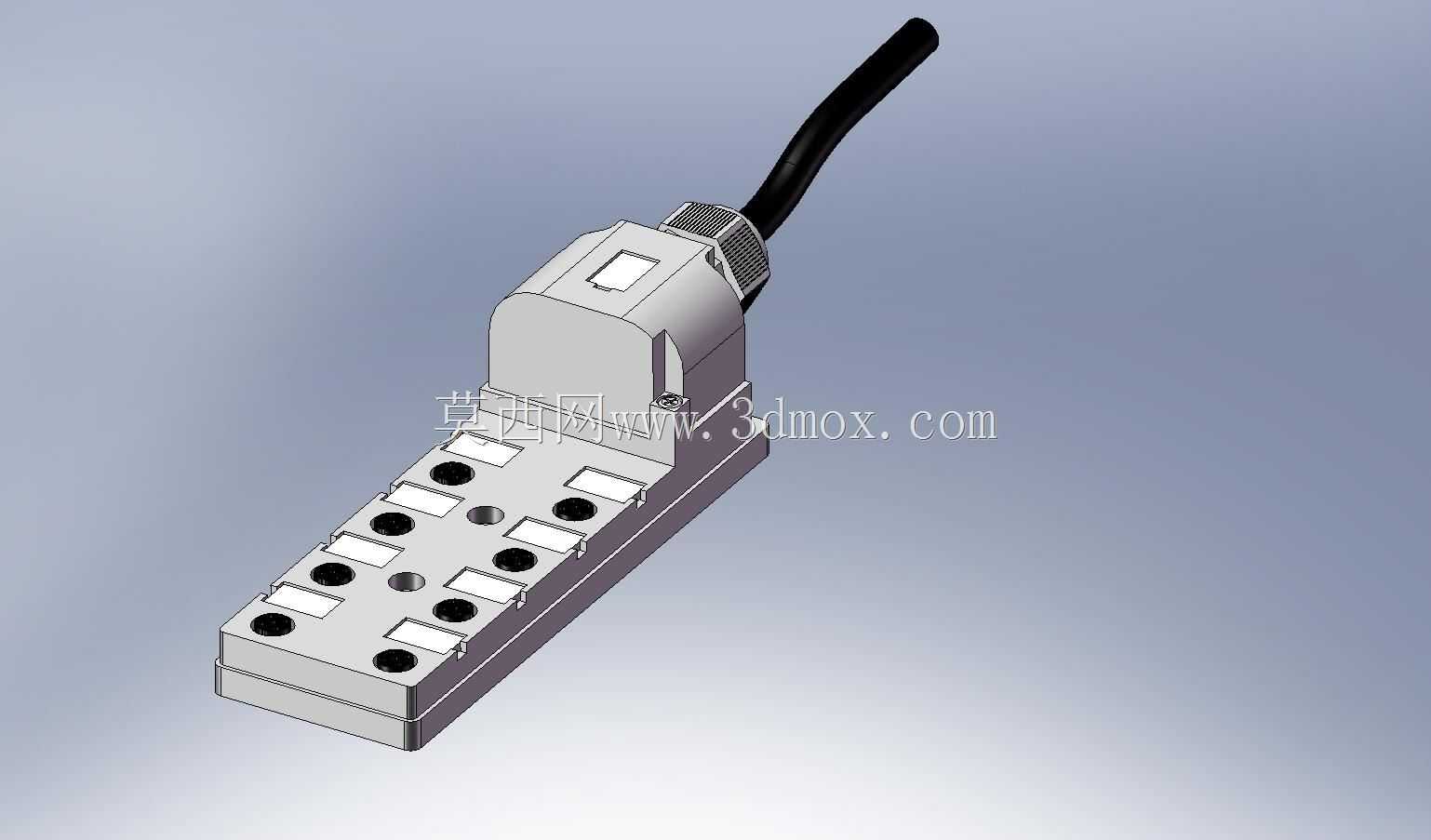

在自动化产线的分布式布线场景里，这类多端口集成接线盒是解决现场线缆杂乱、接线点位分散问题的核心部件，常见于设备IO信号汇总、传感器线缆集中接驳、气动阀岛信号转接这类需要规整布线的工位，能把分散的多路线缆统一归集到盒体内部完成接线，避免现场走线凌乱导致的检修困难、线缆拉扯松脱等问题。从结构设计来看，盒体采用分体式装配结构，底座预留了规则排布的安装孔位，可直接通过螺栓固定在设备型材安装面或者电控柜侧边的安装板上，安装孔的孔距遵循常规工业安装的通用间距，不需要额外定制转接板就能适配多数设备的安装位。上部的接线腔体做了线缆密封结构，进线端采用锁紧式电缆接头，接入主电缆后可通过旋紧接头的锁紧螺母抱紧线缆外皮，既可以固定线缆防止外力拉扯导致接线端脱落，也能阻挡现场的粉尘、切削液溅入接线腔体内部，适配车间复杂的作业环境。底座上的接线端子位采用等间距排布，每个接线位旁预留了标识粘贴的平面，现场接线时可对应点位编号粘贴标识，后续检修排查线路时能快速对应点位，不用逐根捋线查找。设计时充分考虑了接线操作的空间，腔体内部的接线端子距离盒体内壁预留了足够的操作间隙，使用常规螺丝刀就能完成端子螺丝的紧固操作，不需要使用特殊的窄头工具，降低现场接线的操作难度。出线端的多组端口对应不同的信号回路，每个端口的防呆结构能避免现场插接线缆时出现错插的问题，端口的排布高度做了统一设计，外接插头插入后不会出现相邻插头干涉的情况，哪怕是全部端口都接满插头，也能保证每个插头的锁紧卡扣都能正常操作。盒体的边角做了圆角过渡处理，没有尖锐的毛刺棱角，现场安装操作时不会划伤操作人员的手部，整体的壁厚设计兼顾了结构强度和轻量化需求，既不会因为壁厚过薄导致安装时受力开裂，也不会因为壁厚过大造成整体重量过重，增加安装面的负载。线缆引出方向做了侧向出线的设计，相比顶部出线的结构，能减少安装时的垂直方向空间占用，在设备内部安装空间局促的场景下也能顺利布置，不会和周边的其他部件产生空间干涉。
