激光切割手指防护格栅板结构设计

　　这类防护格栅板多用于设备外露旋转、往复运动部件的安全隔离场景，常见于小型传动机构、通风散热口、设备操作侧的防护隔断，核心作用是在保证通风、通流或观察视野的前提下，阻挡操作人员手指误入危险运动区域，避免机械夹伤、割伤等安全事故，是工业设备安全防护体系里最基础也最常用的钣金类防护构件。

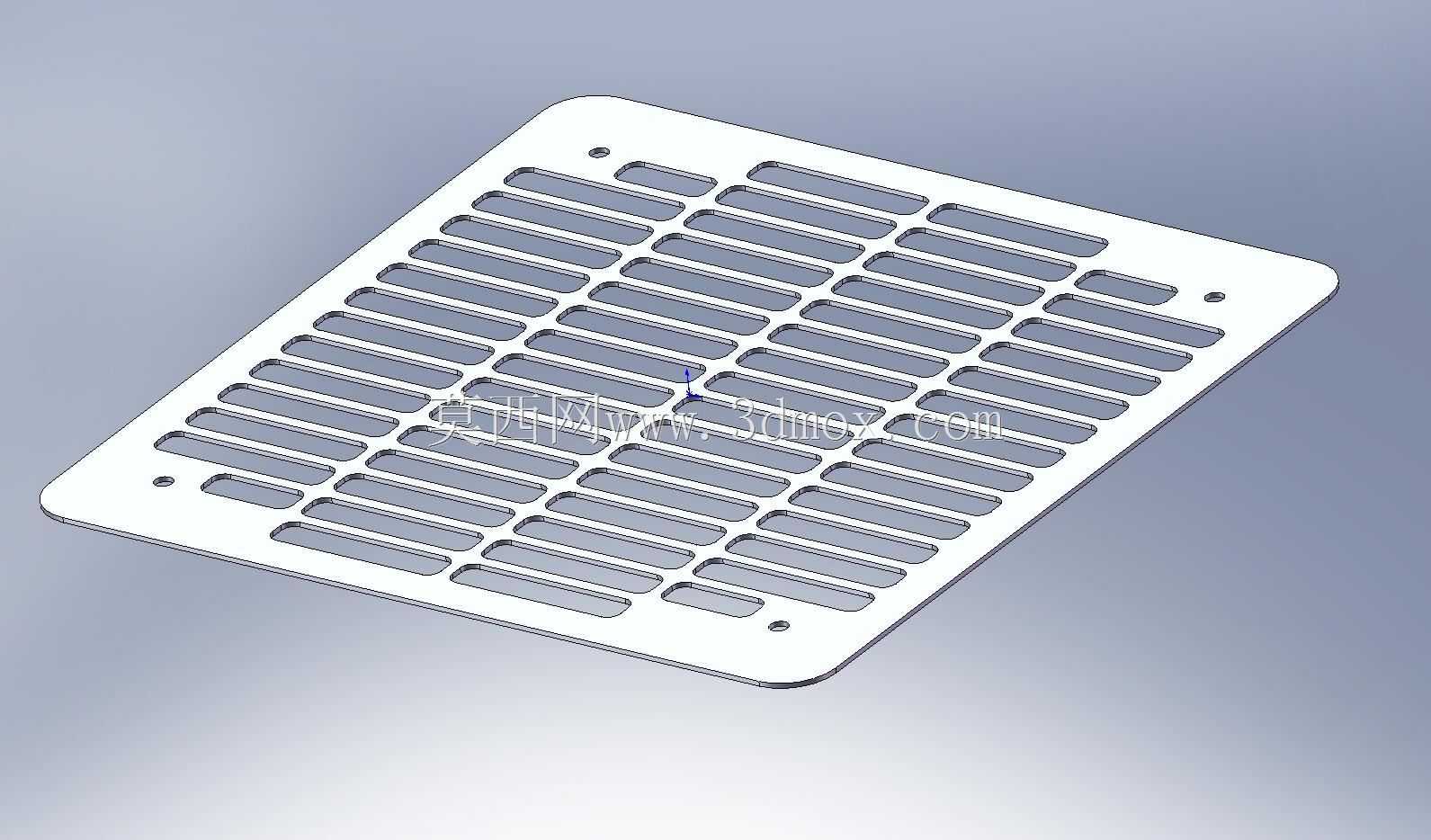

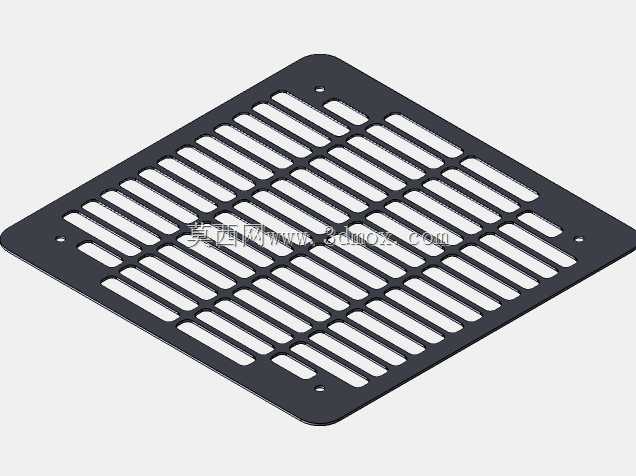

　　从结构设计逻辑来看，该构件采用平板式钣金结构，整体为带圆角的矩形薄板，四个角位预留了沉头安装孔，安装时可通过螺丝直接固定在设备框架或安装基座上，安装孔的位置公差控制在±0.1mm范围内，可适配常规的M3-M4规格紧固件，安装后板面与安装面贴合度高，不会出现凸起缝隙，避免杂物从安装缝隙掉入设备内部。板面的通槽采用等间距排布的长条形结构，槽宽严格控制在12mm以内——这个尺寸是按照成年人手指平均宽度设定的安全阈值，可确保手指无法穿过格栅触及内部危险部件，同时槽的长度方向顺着通风或物料通行的方向排布，最大化通流面积，经实测通风率可达60%以上，不会因为加装防护件影响设备原有散热或通风需求。

　　设计时优先考虑激光切割工艺的加工特性，所有槽边、板边都采用R1以上的圆角过渡，避免激光切割后出现尖锐毛刺，也减少后续去毛刺的工序工作量，同时圆角过渡可降低钣金件的应力集中系数，在受到外力冲击时不容易出现边角开裂的问题。板材厚度可根据实际使用场景选择1.5mm-3mm的冷轧钢板或不锈钢板，若用于有腐蚀环境的场景可选用304不锈钢材质，普通室内设备场景选用冷轧钢板表面喷塑即可满足使用需求。

　　在安装边界设计上，整体板面的外轮廓尺寸可根据设备预留的安装位调整，本次设计的基准版本外轮廓尺寸为180mm120mm，安装孔中心距为168mm108mm，安装时需保证格栅板与内部危险部件的安全距离不小于30mm，避免手指穿过格栅后仍能触及运动部件。格栅的筋条宽度统一设置为5mm，这个宽度既可以保证板材的整体结构强度，在受到100N的垂直外力时不会出现明显变形，又不会过多占用通流面积，平衡了防护性能与通风性能的需求。

　　实际应用中，这类防护件除了用于机械设备的安全防护，也可用于电气柜的通风口防护、小型输送带的侧边防护，甚至民用场景的出风口、排水口防护，结构简单通用性强，激光切割一次成型无需后续折弯、焊接工序，加工成本低，批量生产时一致性好，安装维护也十分便捷，后期清理时只需拆卸螺丝即可取下清洁，不需要复杂的维护操作。
