带孔圆头销轴U形夹销紧固连接件

　　这类带径向孔的圆头销轴，也就是常说的U形夹销，在机械装配场景里的使用频率非常高，从小型工装夹具的铰接部位，到轻工设备的连杆连接结构，再到通讯架设类的构件铰接点位，都能见到这类零件的身影。它的核心作用是实现两个构件之间的铰接定位，同时配合开口销完成轴向锁止，避免销轴在设备运行过程中因为振动、往复受力出现轴向窜动甚至脱出的问题，保障连接部位的可靠性。

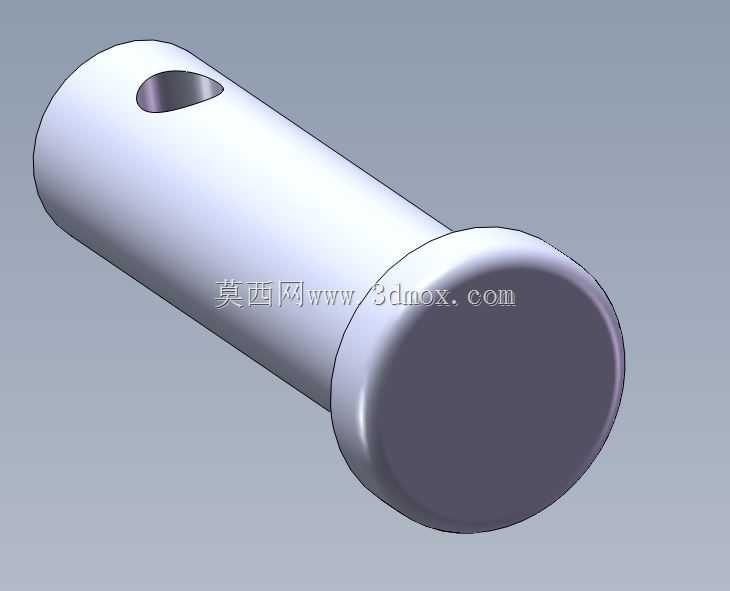

　　从结构设计来看，这款销轴采用一端带圆盘式钉头的结构，钉头直径大于杆身直径，装配时可以直接卡在被连接件的安装孔端面，不需要额外加工轴肩定位，降低了被连接件的加工难度；杆身靠近尾端的位置加工了一个垂直于杆身轴线的径向通孔，这个孔就是用来穿装开口销的，当销轴穿入两个对齐的安装孔之后，将开口销穿过这个径向孔，掰开开口销的两个支脚，就能完全限制销轴的轴向移动，哪怕连接部位承受反复的冲击载荷、振动载荷，销轴也不会从安装孔中滑出。杆身的圆柱面做了光滑过渡处理，没有多余的台阶结构，穿装的时候可以顺畅推入对齐的安装孔，不会因为棱边毛刺刮伤安装孔的内壁，也能减少装配时的卡滞问题。

　　从尺寸边界来看，这款销轴的杆径为5/16英寸，有效连接长度为1英寸，在选型的时候需要注意，被连接的两个U形夹耳片的总叠合厚度不能超过销轴的有效连接长度，同时要保证耳片上的安装孔直径和销轴杆径保持合适的间隙配合，间隙过大会导致铰接部位晃动量超标，加速孔壁和销轴的磨损，间隙过小则会导致装配困难，甚至在温度变化的时候因为热胀冷缩出现卡滞，无法正常转动。径向孔的位置距离销轴尾端有足够的距离，穿装开口销之后不会和耳片端面发生干涉，同时也不会因为孔位过于靠近端面导致杆身尾端的强度不足，在承受剪切力的时候出现断裂问题。

　　在实际应用中，这类销轴经常用在需要经常拆装的铰接部位，比如设备的检修门铰接、连杆机构的活动连接点、小型机具的转动副位置，相比带螺纹的销轴连接，它的拆装效率更高，不需要配合螺母紧固，只需要拆装开口销就能完成销轴的装拆，日常维护的时候非常方便。同时光滑的杆身和安装孔配合，铰接转动的时候阻力更小，不会出现螺纹咬合导致的转动卡滞问题，适合需要小角度反复摆动的连接场景。设计的时候也充分考虑了受力特性，销轴的剪切面正好位于两个耳片的贴合位置，避开了径向孔的应力集中区域，保证销轴在承受额定剪切载荷的时候，不会因为应力集中出现断裂失效，钉头的圆角过渡也减少了和耳片接触位置的应力集中，避免长期受力之后钉头根部出现裂纹。
