带开口锁止结构的U形连接销轴

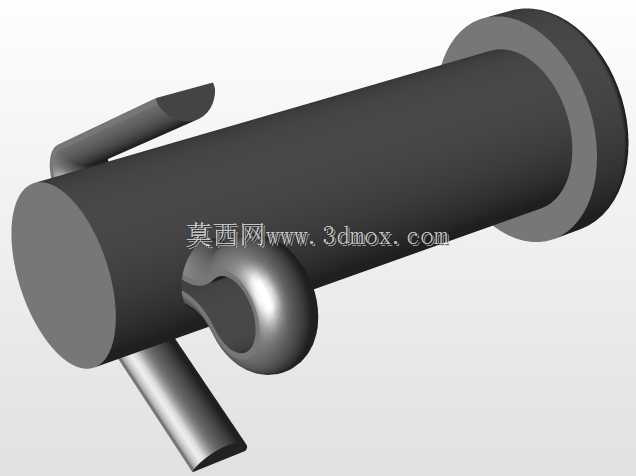

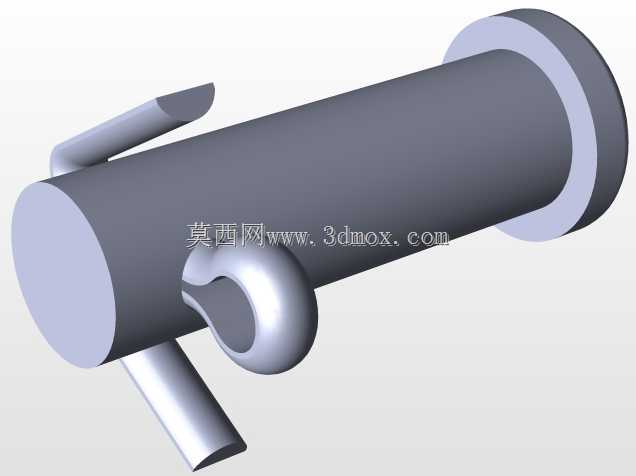

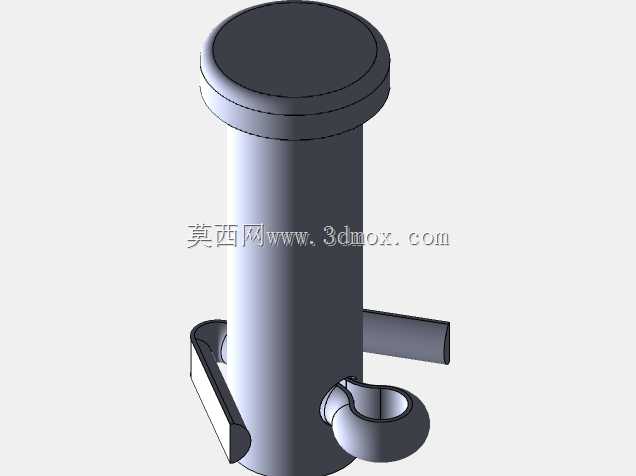

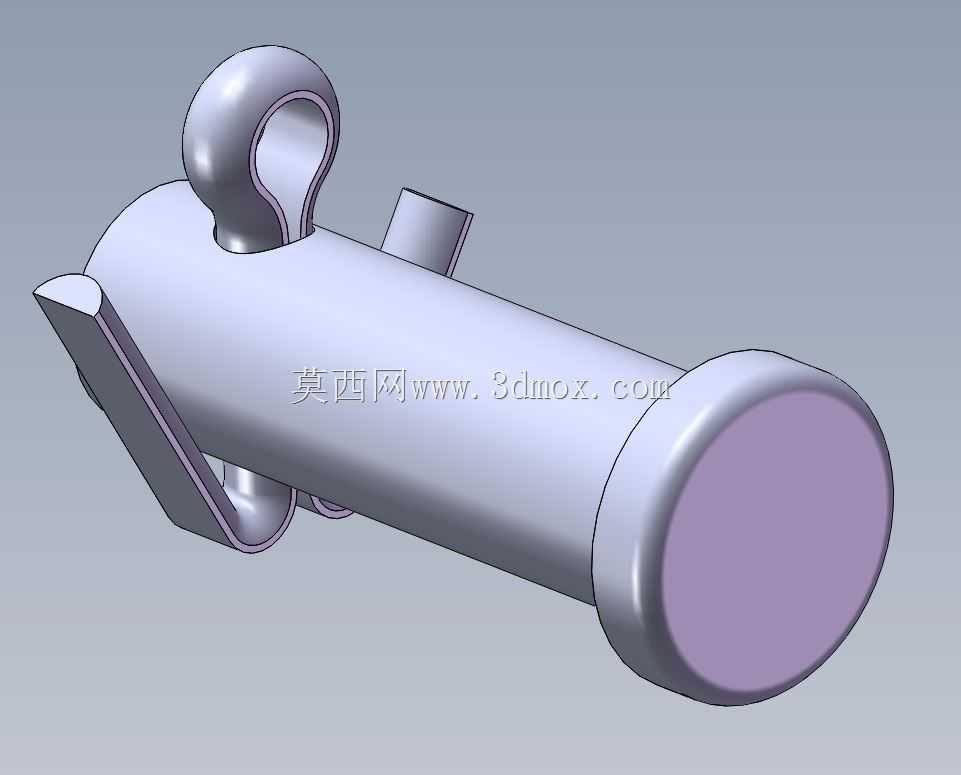

　　这类带开口销的U形夹销，在工程机械、农用设备、小型机电产品的铰接点位应用十分普遍，核心作用是实现两个构件间的可拆卸铰接连接，同时避免销轴在设备运行振动、往复受力过程中出现轴向窜动甚至脱出的问题。从结构设计逻辑来看，销轴主体采用圆柱杆身搭配一端的圆形限位端头，端头直径大于杆身直径，安装时杆身穿过两个待铰接构件的同轴安装孔后，端头会卡在构件外侧形成第一道轴向限位；杆身靠近另一端的位置预制了径向通孔，待销轴穿装到位后，将配套的U形开口销插入该径向孔，掰开开口销的两个支脚就能形成第二道可靠锁止，双重限位结构完全能覆盖中低载荷铰接场景的防脱需求。

　　设计过程中需要重点把控几个核心尺寸边界：首先是销轴杆身的直径公差，需要和待铰接构件的安装孔保持合理的间隙配合，间隙过大会导致铰接点晃动量超标，加速构件孔位的磨损，间隙过小则会给现场装配带来难度，甚至在构件存在轻微加工误差时无法顺利穿装；其次是销轴的有效穿装长度，需要完全覆盖两个铰接构件的总叠合厚度，同时要预留出开口销安装所需的伸出长度，避免开口销安装后贴紧构件表面，导致后续拆卸维护时无法顺利取出开口销；另外杆身上的径向销孔位置需要精准控制，既要保证销轴穿装到位后销孔完全露出构件外侧，也要避免销孔距离杆身端面过近，削弱销轴端部的结构强度，导致受冲击载荷时出现端部断裂的问题。

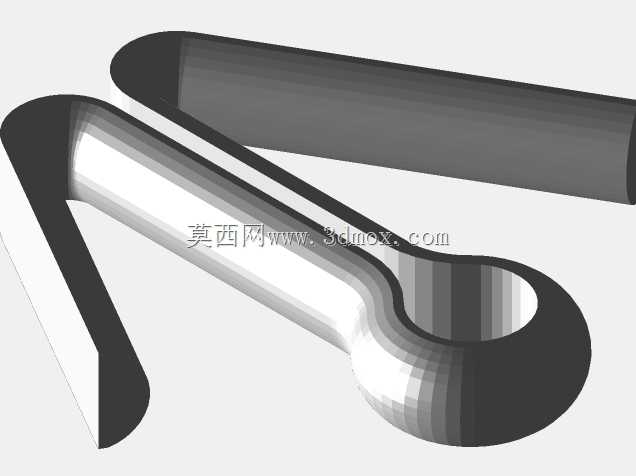

　　从实际使用场景来看，这类夹销常被用在设备的操作连杆铰接处、小型防护罩的快拆连接点位、农用机具的挂接结构处，相比普通的圆柱销加卡簧的锁止结构，U形开口销的锁止形式更适合户外作业、存在持续振动的工况，卡簧在长期振动下容易出现脱落失效，而U形开口销掰开支脚后不存在自行脱出的风险，同时拆装不需要专用卡簧钳，只用尖嘴钳甚至平口螺丝刀就能完成拆装，野外作业的应急维护便利性更强。结构建模时需要注意销轴端头与杆身的过渡圆角处理，避免直角过渡造成的应力集中，在反复承受铰接径向载荷时，过渡位置是应力最高的区域，合理的圆角设计能大幅提升销轴的疲劳寿命；开口销的U形弯折处需要做圆弧过渡，避免弯折处存在加工裂纹，导致安装掰动支脚时出现断裂问题。
