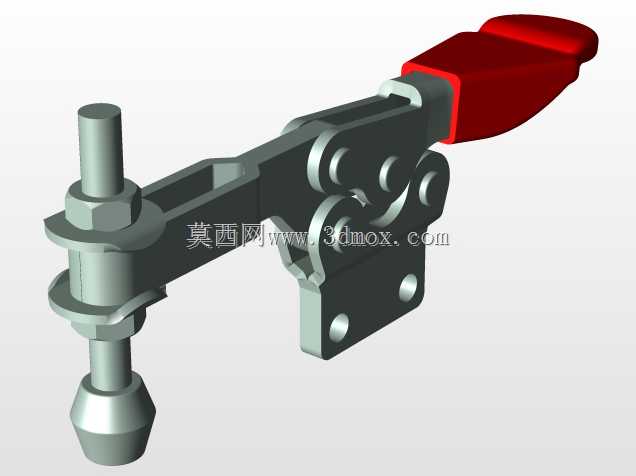

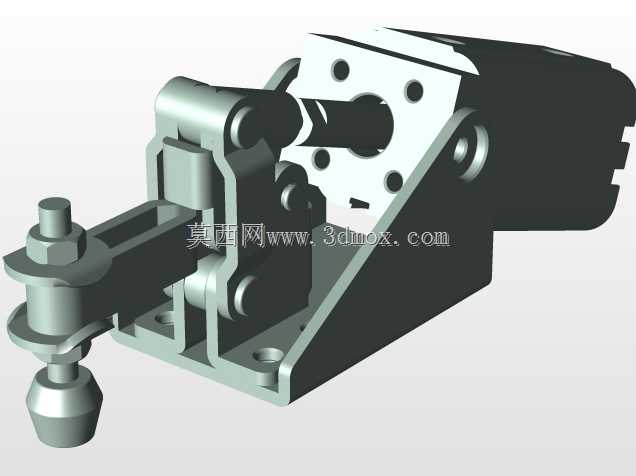

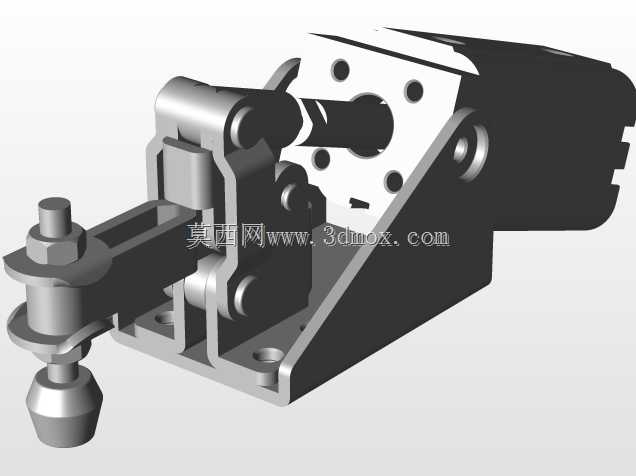

水平式快速夹钳压紧工装结构

这款手动快速夹钳是工装夹具领域应用极广的压紧类标准件，在各类非标工装、焊接工位、装配流水线、检具定位场景中都能见到它的身影，核心作用是在工件加工、检测、装配过程中提供稳定的垂直向下压紧力，避免工件受外力移位，相比传统螺栓压紧方式，它的操作效率能提升数倍，单次压紧与释放仅需扳动一次手柄即可完成，无需反复拧动紧固件，非常适合高频次装夹的生产工位。从结构设计来看，它采用了经典的肘节连杆死点锁止原理，当手柄扳动到锁止位置时，连杆机构越过力学死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，锁止状态的可靠性完全依靠机械结构本身实现，不需要额外增加锁止销或者紧固件，这也是这类夹钳能在工业场景长期普及的核心原因。夹钳的压杆部分采用可调节设计，压杆顶端的六角螺母可以调整压头伸出的总长度，适配不同厚度的被压紧工件，压头末端做了锥面过渡，既可以避免压合时刮伤工件表面，也能在工件存在微小尺寸偏差时保证压合面的有效接触。安装底座采用双孔法兰式设计，两个安装孔的孔位间距经过标准化设计，用户可以直接通过螺栓将夹钳固定在工装基板、工作台面或者专用治具上，不需要额外做复杂的安装位加工，安装边界清晰，底座的厚度经过强度校核，在满负载压紧时不会出现底座变形导致的压合力偏移。手柄部分包覆了红色的防滑绝缘套，操作人员扳动手柄时可以增大摩擦力，即便手上沾有少量切削液或者油污也不容易打滑，同时绝缘套也能在焊接工位场景下避免操作人员直接接触金属手柄引发的触电风险。在实际选型应用中，这类夹钳通常会根据需要的压紧力大小、压头行程长度、安装空间尺寸来匹配对应型号，它的压紧力方向垂直于安装底座平面，适合需要从上往下压紧工件的场景，比如PCB板测试工装、钣金件焊接定位、木质工件胶合压紧、零部件装配定位等场景，在小批量多品种的生产场景下，这类夹钳可以快速调整位置，适配不同规格的工件装夹需求，不需要重新制作整套工装，能大幅降低工装制作成本，缩短生产准备周期。夹钳的所有铰接位置都做了间隙配合设计，长期反复扳动也不会出现卡滞，铰接销轴经过热处理强化，耐磨性能优异，能承受数万次的反复开合动作而不出现明显的磨损松旷，日常维护仅需要定期在铰接点滴注少量润滑油即可，不需要复杂的保养流程。
