立式手动快速夹钳压紧工装结构设计

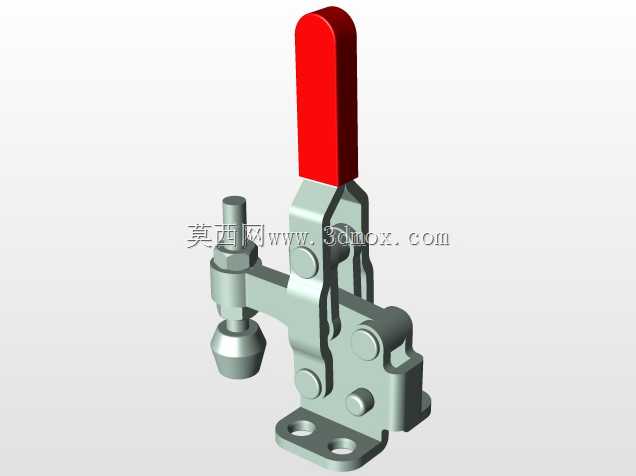

这款立式手动快速夹钳是工装夹具领域应用极为广泛的通用压紧构件，在各类生产加工场景中承担着工件快速定位夹紧的核心作用，常见于五金件焊接工装、木质板材加工定位、电子产品装配治具、注塑件水口冲切辅助定位、钣金件折弯辅助固定等场景，能够在短时间内完成工件的压紧与释放动作，大幅降低操作人员的装夹辅助时间，提升单工位的作业流转效率。相较于传统的螺栓压紧、压板锁紧方式，该类夹钳依靠连杆机构的死点锁紧原理实现夹紧力的保持，无需操作人员持续施加作用力即可维持稳定的压紧状态，有效降低长时间作业的操作疲劳度。从功能特性来看，该夹钳采用垂直式操作手柄布局，手柄向上抬起时夹头同步抬升释放，手柄向下压合至锁紧位置时，夹头垂直向下施加稳定压紧力，操作行程适配多数常规工装的装夹间隙需求，压头端部采用可调式螺杆结构，可根据被压紧工件的实际厚度、压紧面高度差灵活调整压头伸出长度，适配不同高度的装夹需求，压头末端采用圆头接触设计，接触位置带有圆弧过渡，避免硬接触刮伤工件表面，同时保证压紧力的垂直传导，减少侧向分力带来的工件移位风险。在设计思路层面，该夹钳整体采用连杆铰接的力学结构，通过多组铰接销轴将手柄、传动臂、底座、压臂进行连接，当手柄压合至最终锁紧位置时，传动连杆的铰接点越过结构死点位置，此时即便压紧面存在一定的振动或外力扰动，夹钳也不会自行松脱，只有主动向上扳动手柄才能解除锁紧状态，充分保障加工过程中的装夹可靠性。夹钳的底座采用带安装孔的法兰式结构，两个对称布置的安装孔可通过螺栓直接固定在工装平板、设备工作台面或者专用治具基板上，安装边界清晰，底座的贴合面为平面设计，能够保证安装后的整体垂直度，避免长期使用后出现夹钳偏斜导致的压紧力偏移问题。整体结构的铰接位置均采用销轴铆接的装配方式，铰接间隙控制在合理范围内，既保证各活动部件的转动灵活性，又避免间隙过大带来的夹紧行程虚位，长期重复使用后仍能保持稳定的夹紧精度。夹钳的手柄部分采用包覆式设计，握持区域的形态贴合人手操作的握持弧度，操作时施力顺手，扳动过程的阻力随锁紧进程逐步变化，到达死点位置时会有清晰的到位反馈，操作人员无需额外判断即可确认夹钳处于可靠锁紧状态。
