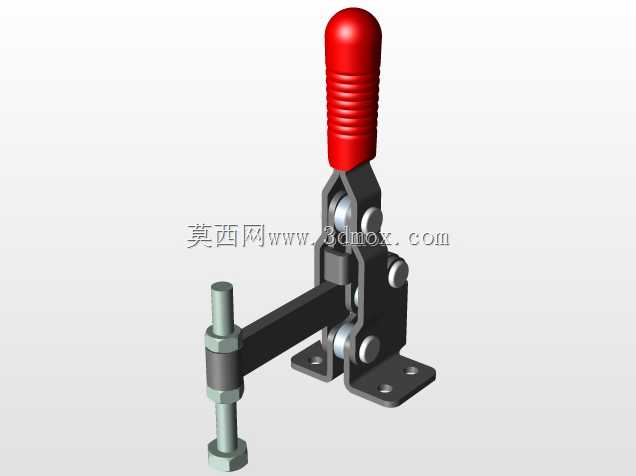

立式手动快速夹钳压紧工装结构

这款立式手动快速夹钳是机械加工、装配工装领域应用极为广泛的压紧定位构件，常见于五金工件焊接定位、塑胶件装配固定、木工板材裁切限位、电子元器件组装治具等场景，能够在短行程内实现快速压紧与松脱，大幅降低工装操作的辅助时长，提升批量作业的生产效率。在实际生产场景中，这类夹钳常被安装在焊接工装台、装配流水线工位、检测治具基板上，针对厚度存在小幅偏差的工件也能通过端部调节结构适配压紧需求，无需反复调整夹持位置，操作人员仅需单手下压手柄即可完成锁紧，扳动手柄即可快速松脱，操作力度符合人体工学设计，长时间重复操作也不易产生手部疲劳。从功能特性来看，该夹钳采用连杆死点锁紧结构，当手柄下压至锁紧位置时，连杆机构越过机械死点，即便承受加工过程中的振动载荷也不会出现意外松脱，压紧力稳定可靠，能够有效避免工件在加工、焊接、检测过程中出现移位，保障加工精度与装配一致性。夹钳的压头端部采用可调式螺杆结构，配合锁紧螺母可以根据工件的实际厚度、压紧高度灵活调整压接行程，适配不同高度差的工件装夹需求，压头接触端可搭配橡胶、聚氨酯等软质防护套，避免压紧过程中刮伤工件表面，适配表面质量要求较高的有色金属件、塑胶件装夹场景。在设计思路上，这款夹钳采用立式安装布局，底座采用带安装孔的平板结构，可通过螺栓直接固定在工装基板、工作台面上，安装定位便捷；主体结构采用冲压钢板与铆接销轴组合，转动副位置配合金属衬套降低磨损，提升长期反复使用的结构寿命，手柄外部包覆防滑绝缘胶套，既提升操作握持的摩擦力，也能在焊接等带电作业场景下起到基础绝缘防护作用。从安装边界来看，夹钳底座的两个安装孔间距符合通用工装的安装孔位标准，锁紧状态下整体高度、压臂伸出长度适配多数小型工件的装夹空间需求，不会与加工刀具、焊接枪头产生空间干涉，压臂的水平伸出长度可覆盖工件边缘至安装位置的常规距离，无需额外加装延长构件即可满足多数常规装夹场景的使用需求。
