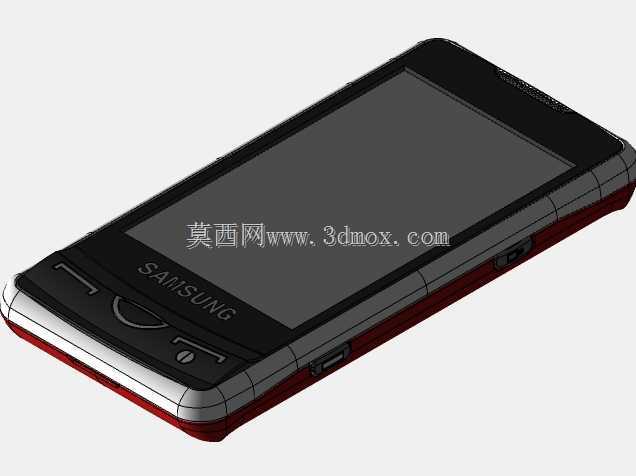

三星触屏直板手机外观结构三维数模

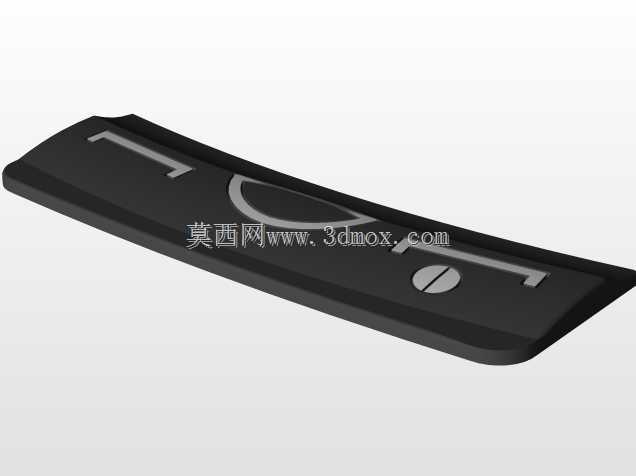

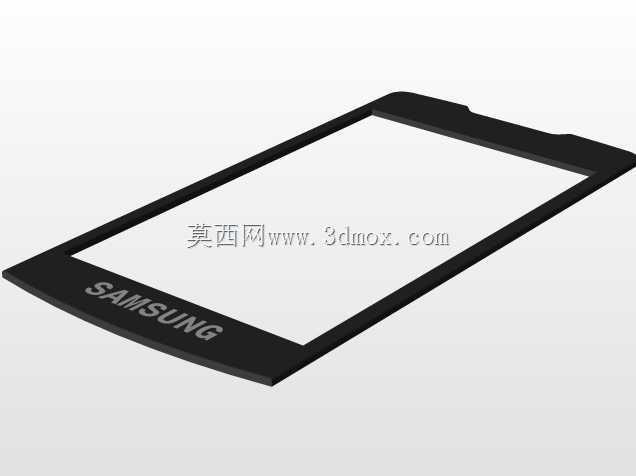

　　这款触屏直板移动通讯终端的三维数模，完整还原了早期电阻屏触控手机的整机结构细节，建模过程中优先考虑消费电子类产品的外观曲面连续性与内部堆叠的安装边界约束，所有外观分型线均按照实际量产机型的壳体扣合逻辑做了偏移预留，避免后续结构评审时出现装配干涉问题。从实际应用场景来看，这类早期触屏手机的三维数模可用于消费电子发展历程的展品数字化复原、通讯类教学实训的结构拆解演示，也可作为手持终端类产品外观迭代的参考基准，帮助结构工程师快速把握直板触控设备的人机尺寸边界。在功能特性的还原上，数模完整复刻了机身正面的实体功能按键排布，包括通话键、挂断键与导航确认键的凸起高度、按键间隙，屏幕区域的下沉台阶与面壳的贴合公差也做了对应呈现，

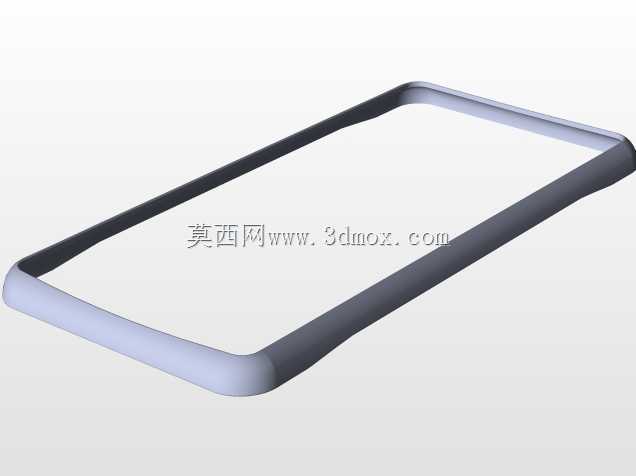

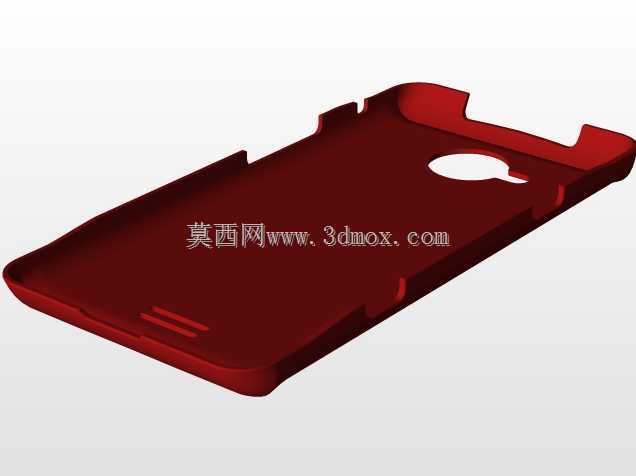

　　机身侧部的音量调节按键、数据接口的位置与凹陷深度完全匹配实际手持握持时的手指操作区间，底部与侧边的装饰条分件做了独立的实体拆分，可直接用于后续的渲染材质赋予或者结构改型参考。设计思路上，建模时优先保证机身正面的视觉对称性，屏幕视窗区域的中心与机身长度方向、宽度方向的中心基准完全重合，避免出现视觉偏移，机身周圈的圆角过渡采用G2连续曲面构建，还原原机握持时的圆润触感，后盖与中壳的扣合位做了隐藏式的止口结构，数模中预留了0.15mm的装配间隙，符合塑胶壳体注塑生产的常规公差要求。外形尺寸方面，整机长度控制在单手握持的舒适区间112mm左右，宽度56mm，厚度12.5mm，这个尺寸边界刚好适配成年男性手掌的握持跨度，

　　拇指可无压力覆盖正面所有实体按键与屏幕80%以上的触控区域，安装边界上，屏幕组件的安装位预留了2mm的缓冲泡棉放置空间，电池仓的内轮廓尺寸匹配当时通用的手机电池规格，侧边接口的内凹深度满足常规数据线插头的插入行程，不会出现插头无法完全插合的问题。数模中对机身正面的品牌标识区域做了下沉0.1mm的刻字特征，可直接用于后续的丝印或者镭雕工艺参考，机身底部的通话麦孔、顶部的听筒出声孔都做了对应的通孔结构，还原实际机型的声学开孔位置，侧边的装饰红条作为独立分件，与中壳的配合间隙控制在0.1mm，既保证装配后的紧密性，也不会出现组装时的卡滞问题。从结构设计的参考价值来看，这款机型作为早期实体按键向全触屏过渡的代表性产品，

　　其按键与触控区域的排布逻辑、机身重量分配的重心位置（整机重心落在手持时的食指支撑区域），都能给后续手持终端产品的结构设计提供实际参考，建模时所有的曲面都做了曲率检查，没有出现碎面、收敛褶皱的问题，可直接导入各类三维软件做结构剖切、装配干涉检查，也可用于3D打印制作等比例展示模型。
