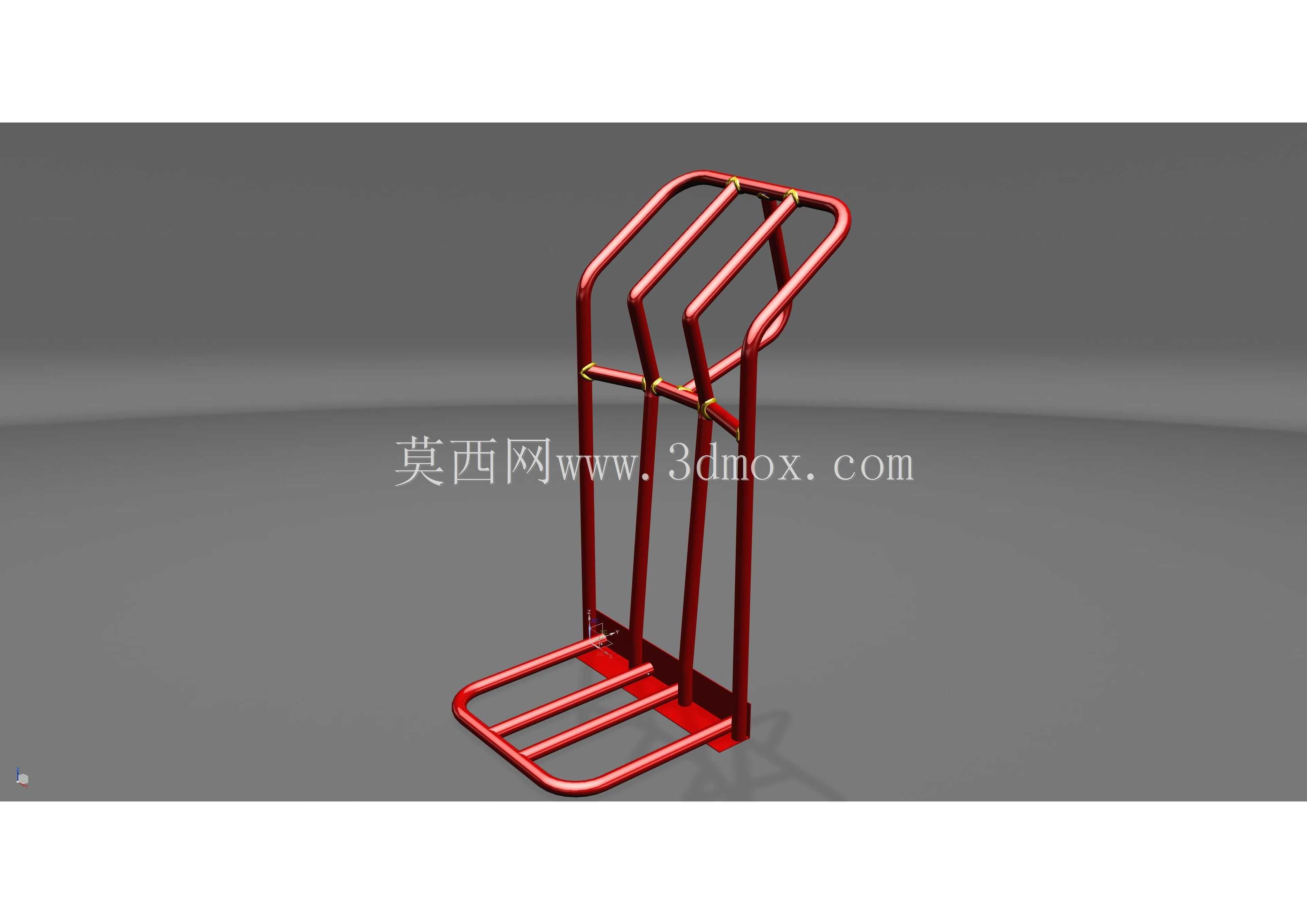

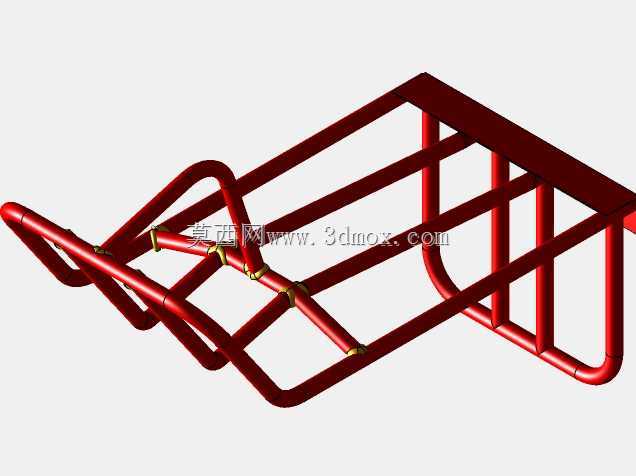

圆管弯制立式行李手推车架结构设计

　　这款圆管弯制的立式载物车架，核心服务于短途小件物料周转、商超理货、办公区文件转运以及日常行李搬运场景，区别于常规平板手推车的低矮结构，立式框架的设计初衷是解决窄通道内的转向灵活性问题，同时降低推运时的弯腰操作幅度，减少长期搬运作业的腰部劳损。从结构设计逻辑来看，整体采用等径圆管弯折成型，没有额外的拼接铸件，所有受力节点均通过弯管的连续圆弧过渡实现应力分散，避免焊接节点处的应力集中问题，推握区域的三道平行弯管，既可以作为不同身高使用者的握持位，也能在推运过程中对堆叠的软质行李、包裹起到侧向围挡作用，防止货物在推行过程中从后侧滑落。底部的承托框架采用与主立柱同规格的圆管弯制矩形框，框体边缘做了向上的翻边处理，翻边高度控制在30mm以内，

　　既可以卡住硬质周转箱的底部边缘，避免箱体在推行时前后窜动，也不会因为翻边过高导致小件货物取放时出现卡滞。主立柱与底部承托框的连接位置，设置了三角形的加强筋片，筋片与圆管的焊接采用连续角焊缝，焊后打磨平整避免毛刺划伤使用者，该位置是整个车架的核心受力点，满载状态下所有载荷都会通过底部框传递到该节点，设计时通过有限元校核，确保在额定载荷下该位置的变形量不超过1mm，避免长期使用后出现立柱前倾的问题。从安装边界尺寸来看，整体车架的宽度控制在400mm，深度控制在350mm，立式高度为900mm，这个尺寸刚好可以通过常规写字楼的消防通道门、超市收银台通道以及居民楼的电梯门，不会出现宽度过大卡滞的问题，底部承托框的离地高度为120mm，

　　预留了标准脚轮的安装空间，安装4寸万向脚轮后，整体离地间隙可以满足过50mm高度门槛的需求，不会出现底盘剐蹭地面的问题。推握区域的弯管做了15度的后倾角度，这个角度是结合人体工程学测试确定的，推行时手臂自然下垂握持，手腕不需要额外弯折，长时间推行也不会出现腕部酸痛的问题，三道平行握杆的间距为80mm，不同身高的使用者可以根据自身习惯选择合适的握持高度，适配155cm到185cm身高区间的使用者。车架表面采用喷塑处理，涂层厚度控制在60-80μm，既可以保证圆管表面的防锈能力，也能避免金属裸露导致的导电、划伤问题，红色的涂层辨识度较高，在仓库、商超等人员复杂的场景下，可以让周边人员快速注意到推运的车辆，减少碰撞风险。在实际使用场景中，

　　这款车架可以搭配帆布袋、金属网篮等附件使用，扩展载物类型，既可以搬运整箱的文件、小件快递，也可以放置个人行李、采购的物品，相比折叠式手推车，整体结构没有活动铰接点，长期使用不会出现铰接松动、晃荡的问题，结构可靠性更高，维护成本更低，只需要定期检查脚轮的转动灵活性以及焊接节点是否出现开裂即可，不需要额外的润滑或者紧固件调整。设计过程中特意规避了复杂的曲面造型，所有弯管的弯曲半径均统一为圆管直径的3倍，这个弯曲半径是常规弯管机不需要特殊模具就可以加工的参数，可以有效降低生产加工的成本，不需要定制特殊的弯管模具，适合批量生产，所有管材的下料长度都经过优化，管材利用率可以达到92%以上，减少生产过程中的边角料浪费。车架的整体重量控制在3.2kg，搭配脚轮后整体重量不超过5kg，空载时可以单手提携，方便上下楼梯或者车辆转运，不会因为自重过大增加额外的搬运负担。
