汽车制动系统多通路液压阀块结构

项目分类:汽车类配件 发布时间:2022-05-03 ID:612525
  • 汽车制动系统多通路液压阀块结构
  • 汽车制动系统多通路液压阀块结构

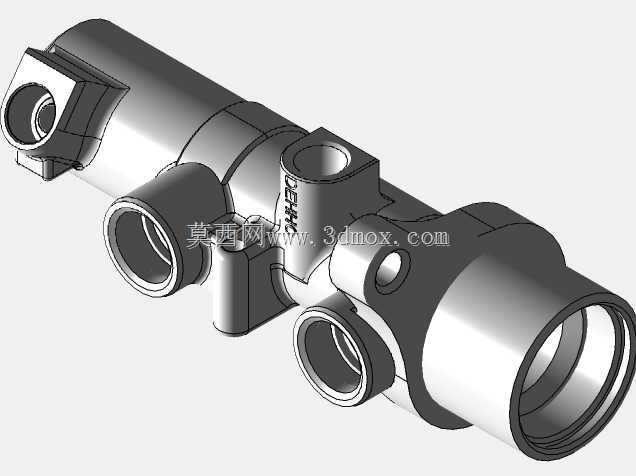

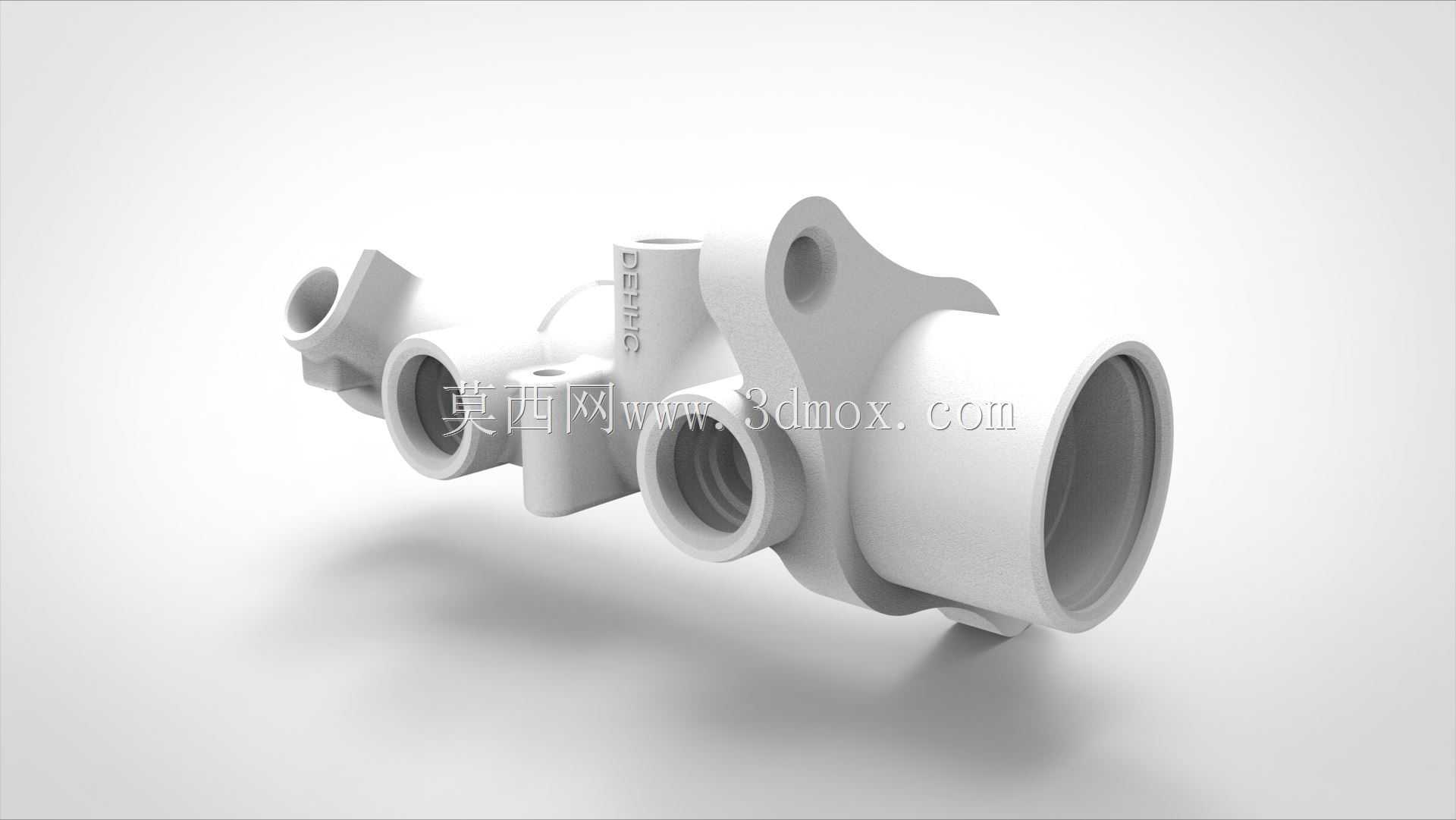

  这款多通路集成阀件是汽车液压制动回路里的核心压力分配部件,日常装车场景覆盖乘用车型的制动主缸与分泵之间的压力传导环节,实际作业中承担着把制动踏板输入的液压推力,按照前后轴制动力分配比例输送到各个车轮制动分泵的作用,同时兼顾回路隔离、压力稳压的功能,避免单轮回路泄漏时整个制动系统完全失压。从结构设计思路来看,整个阀体采用一体化压铸铝合金基体加工,所有流体通路全部在阀块内部通过交叉深孔加工成型,没有额外外接管路,既减少了管路接头带来的泄漏风险点,也压缩了整个阀组的安装占用空间,适配发动机舱内紧凑的布置边界。阀体上的不同口径接口对应不同功能的回路:大口径直通接口是主压力输入通路,直接连接制动主缸的输出端,内壁加工精度控制在Ra1.6以内,

  保证高压制动液流动时没有多余的紊流阻力;侧面分布的几个中小口径内螺纹接口,分别对应四个车轮的制动分泵输出回路,接口端面都加工了密封槽,安装时搭配O型圈就能实现端面静密封,不需要额外缠绕密封填料,降低装配工序的复杂度。阀体侧面延伸出的带安装孔凸耳,是整个阀组的固定安装位,两个安装孔的中心距公差控制在±0.1mm,安装面的平面度要求0.05mm以内,保证装车后阀块不会因为车辆行驶振动出现松动,同时避免安装面受力不均导致阀体变形挤压内部流体通路。设计时特意把各个通路的转角处做了圆弧过渡处理,没有直角锐边,一方面减少高压制动液长期冲刷转角带来的气蚀损伤,延长阀体使用寿命,另一方面也降低了制动液流动时的压力损失,让踏板踩下的力传递更直接,

  没有虚位感。阀体上刻印的标识位是各个接口的回路标记,方便生产线装配和后期维修时快速识别对应回路,避免接错管路导致制动逻辑失效。从安装边界来看,整个阀块的外轮廓没有突出的尖锐结构,所有边角都做了R2以上的倒圆角处理,既避免装配时划伤操作人员,也不会和周边的真空助力鼓、制动液储液壶等相邻部件产生运动干涉。内部通路的孔径设计经过流阻仿真验证,不同回路的孔径匹配对应分泵的流量需求,前轮制动回路因为需要的制动力更大,通路孔径比后轮回路大1.5mm,保证紧急制动时前轮能先于后轮建立足够压力,避免制动时后轮先抱死出现侧滑风险。阀体的壁厚设计经过耐压校核,在15MPa的额定工作压力下,壁厚安全系数达到3倍以上,即使出现短时压力冲击,

  也不会出现阀体开裂的问题。整个结构没有多余的冗余设计,所有外部结构要么是流体接口,要么是安装定位结构,没有装饰性的非功能结构,完全按照功能优先的汽车零部件设计逻辑完成,适合作为汽车制动系统设计、液压阀块结构教学的参考样件,建模时还原了所有内部通路的走向、外部接口的螺纹规格、安装凸耳的尺寸公差,能够直接用于装配干涉检查、流场仿真分析的前期设计环节。
