玻璃管封装电流保护熔丝结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217389
  • 玻璃管封装电流保护熔丝结构设计
  • 玻璃管封装电流保护熔丝结构设计
  • 玻璃管封装电流保护熔丝结构设计
  • 玻璃管封装电流保护熔丝结构设计
  • 玻璃管封装电流保护熔丝结构设计
  • 玻璃管封装电流保护熔丝结构设计

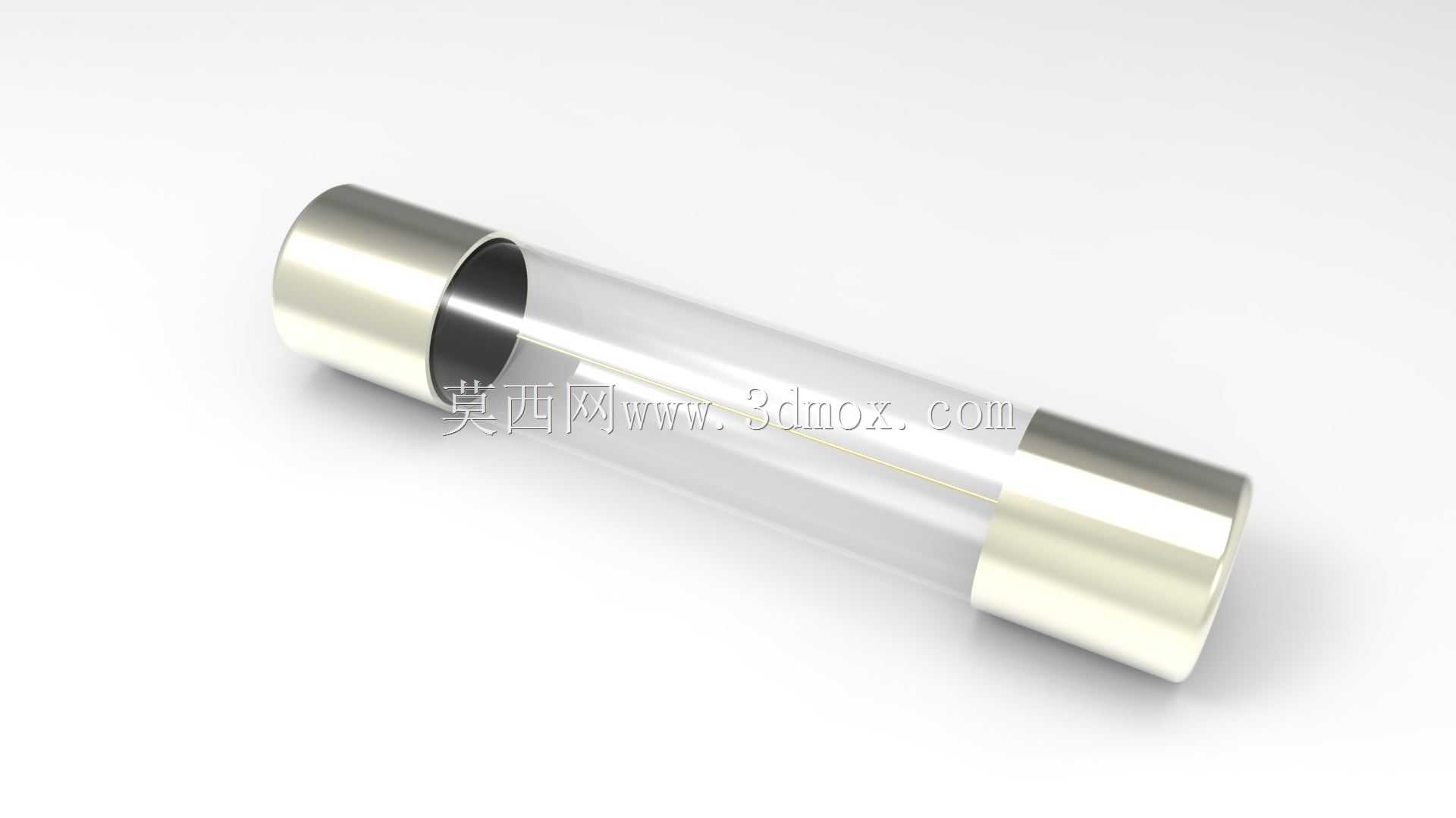

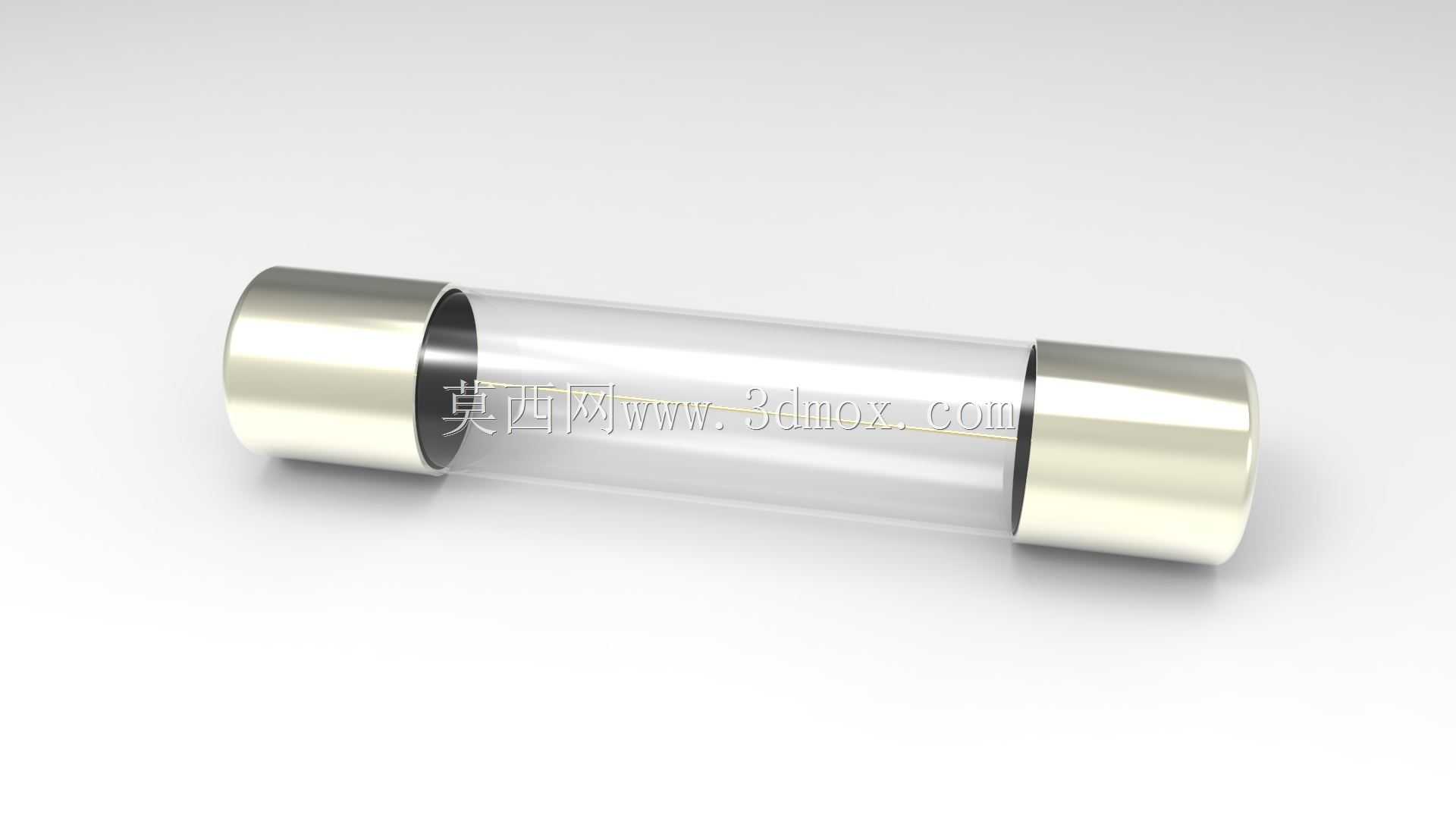

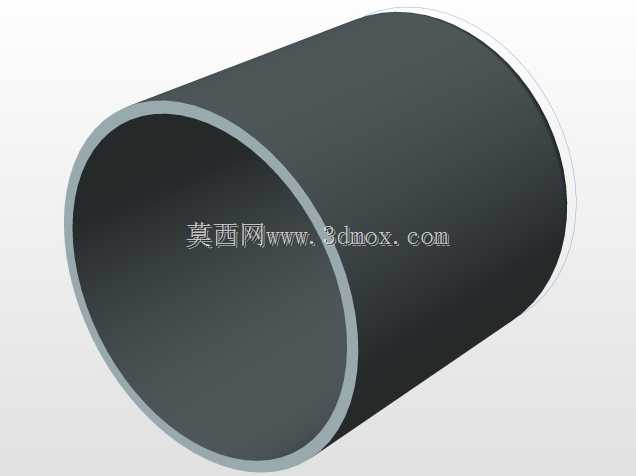

在低压配电、消费电子、工业控制设备的回路保护环节,玻璃管熔丝是应用范围极广的一次性过流保护元件,常被布置在电源输入侧、负载分支回路的前端,当回路出现过载、短路等异常工况,电流超过额定阈值时,内部金属熔体快速熔断切断回路,避免后端精密元器件、线路因过流出现过热烧毁,甚至引发起火等安全事故。这款玻璃管熔丝采用两端金属端帽加透明玻璃管主体的经典结构,设计阶段首先要明确安装边界,常规同规格产品的外径、长度需匹配市面通用的保险丝座安装尺寸,两端金属端帽的外径公差控制在合理范围,保证插入配套底座时既能实现可靠接触导通,又不会因过盈量过大导致装配困难,或是间隙过大出现接触不良、工作时异常发热的问题。透明玻璃管外壳的选用,一方面是为了在熔丝动作后,运维人员可以直接通过目视观察内部熔体的熔断状态,快速判断回路故障,无需借助额外检测工具拆检;另一方面玻璃材质具备良好的绝缘性能与耐高温特性,能够承受熔体熔断瞬间产生的电弧高温,避免外壳击穿出现漏电风险,同时玻璃的化学稳定性强,在常规工业环境、民用设备内部长期使用不会出现壳体老化开裂的问题。两端的金属端帽采用镀镍表层处理,既保证与底座夹片的接触导电性能,也能提升端帽的抗氧化能力,延长元件的存储与使用寿命,端帽与玻璃管的连接采用压合封装工艺,设计时需要控制压合的过盈量,既要保证内部腔体的密封性,避免外界粉尘、潮气进入管内影响熔体的工作特性,也要防止压合力过大导致玻璃管出现暗裂、破损。内部的熔体采用低熔点合金材质,根据不同额定电流的参数需求,匹配对应线径的合金丝,熔体两端与金属端帽的内端面采用可靠的电连接工艺,保证正常工作时电流导通的稳定性,不会出现连接点异常发热的情况。在实际选型应用中,这类玻璃管熔丝需要根据回路的额定工作电压、额定工作电流、分断能力要求匹配对应规格,安装时要保证熔丝与底座的接触压力足够,避免长期工作中接触电阻过大引发端帽发热,加速熔丝老化误动作。建模过程中需要重点还原两端金属端帽的倒角细节、玻璃管的壁厚参数、内部熔体的张紧状态,保证模型的装配关系与实物完全一致,可直接用于设备的电源回路装配干涉检查、保护元件选型模拟,也可用于电气装配培训的演示模型搭建。
