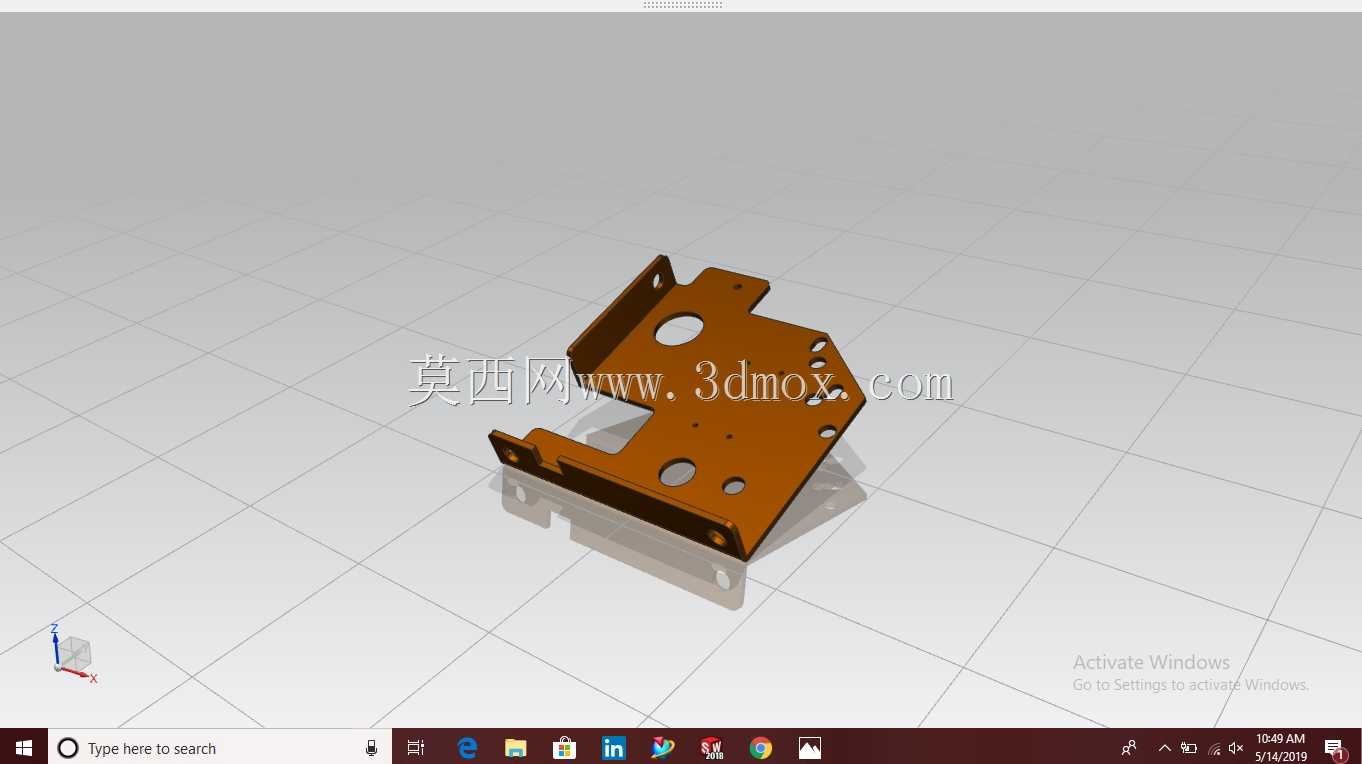

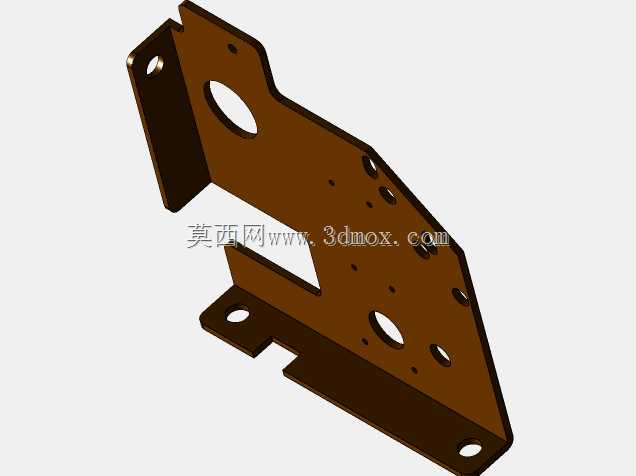

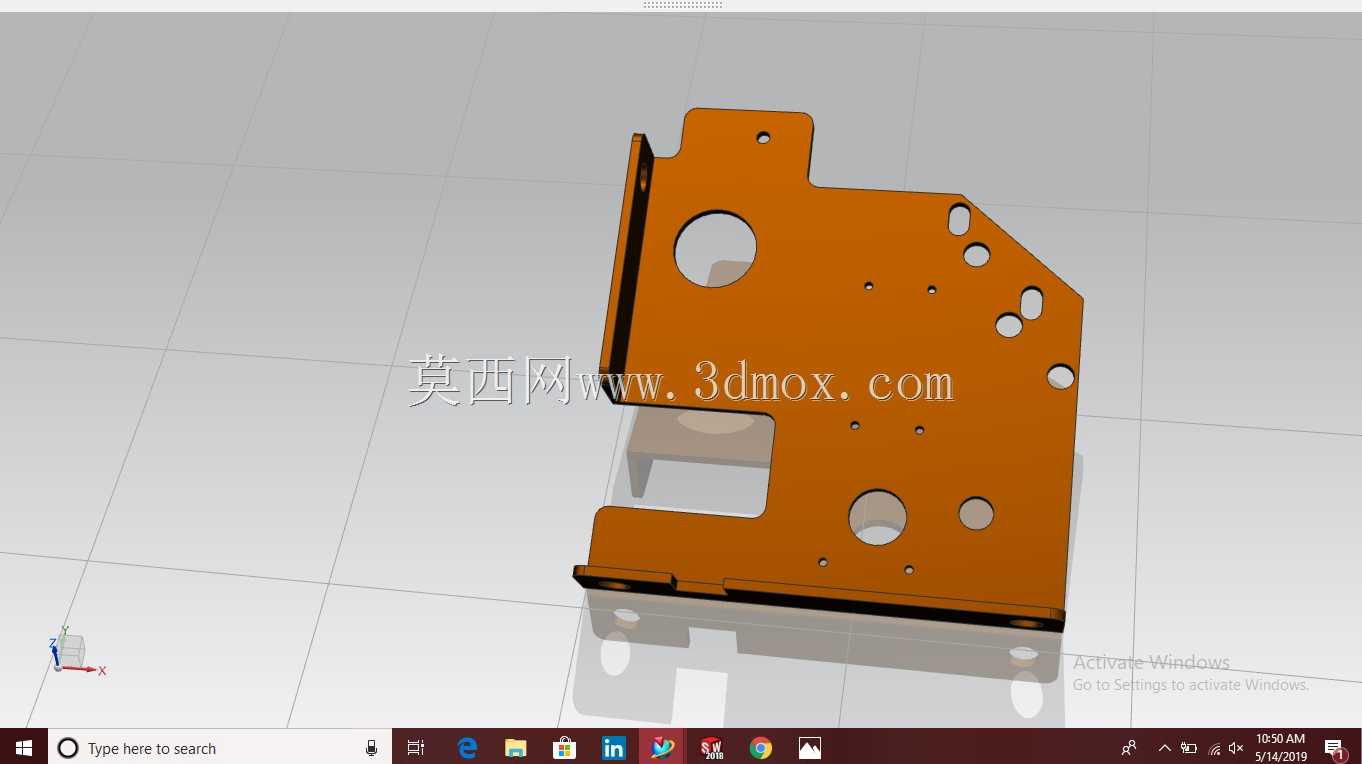

多安装孔位折弯钣金金属固定支架

这款折弯钣金构件主要用于工业设备内部的元器件承托与走线固定场景，常见于自动化控制柜、小型机电设备的内部安装工位，用来承托继电器、小型传感模块或是规整设备内部的线束走向，避免运行过程中线缆移位、元器件晃动引发的接触不良问题。从结构设计来看，构件采用多次折弯成型工艺，主体板身带有不规则的斜边轮廓，是为了适配设备内部的异形安装空间，避开周边的传动部件、走线槽等已有结构，不需要额外对周边构件做避让修改就能直接完成装配。板身分布的多组不同孔径的安装孔，分别对应不同规格的紧固件与待固定元器件，其中大尺寸圆孔主要用于走线或是避让设备内部的凸起轴件、接线柱，小尺寸孔位则用于自攻螺丝、螺栓的紧固连接，部分孔位做了沉台处理，能让紧固件安装后表面与板身齐平，不会突出板面刮伤线缆或是干涉其他部件的安装。两侧的折弯翻边一方面提升了整块钣金的结构刚性，避免薄板材在承重后出现翘曲变形，另一方面翻边上预留的安装孔可直接与设备的内壁型材、安装立柱做锁附固定，不需要额外加装角码连接件，减少装配环节的零件数量。在设计阶段，首先根据设备内部的可用安装空间确定了板身的外轮廓边界，斜边的角度经过反复校核，确保安装后与周边运动部件保留至少3mm的安全间隙，不会出现运行干涉；折弯边的高度根据常用的元器件安装高度设定，刚好能承托住常规小型模块的底部，同时不会遮挡元器件的接线端口；所有孔位的位置都对应了常用元器件的标准安装孔距，同时预留了2组长条调节孔，允许安装时根据实际元器件尺寸做小范围的位置调整，适配不同厂家的同类型元器件安装需求。板身底部伸出的带孔折弯耳位，是专门用于接地线缆的固定，确保设备运行时的静电能够顺利导出，符合机电设备的安全设计规范。整个构件的板材厚度选用常规冷轧钢板厚度，兼顾结构强度与轻量化需求，折弯圆角按照板材厚度的标准取值，避免折弯处出现应力集中导致的开裂问题，所有外露边缘都做了去毛刺处理，装配过程中不会划伤操作人员，也不会割破线缆绝缘层。
