带外槽内螺纹圆锁紧连接螺母结构

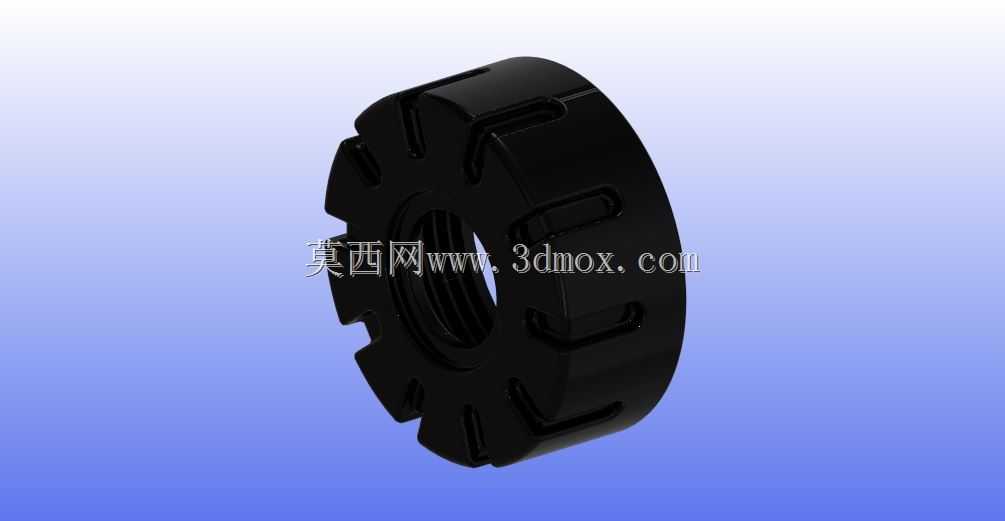

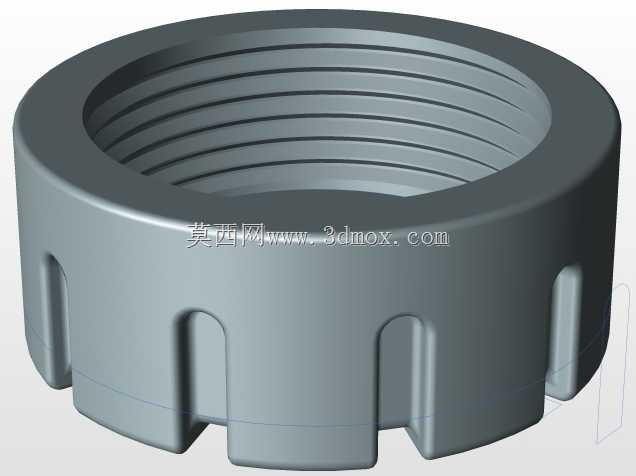

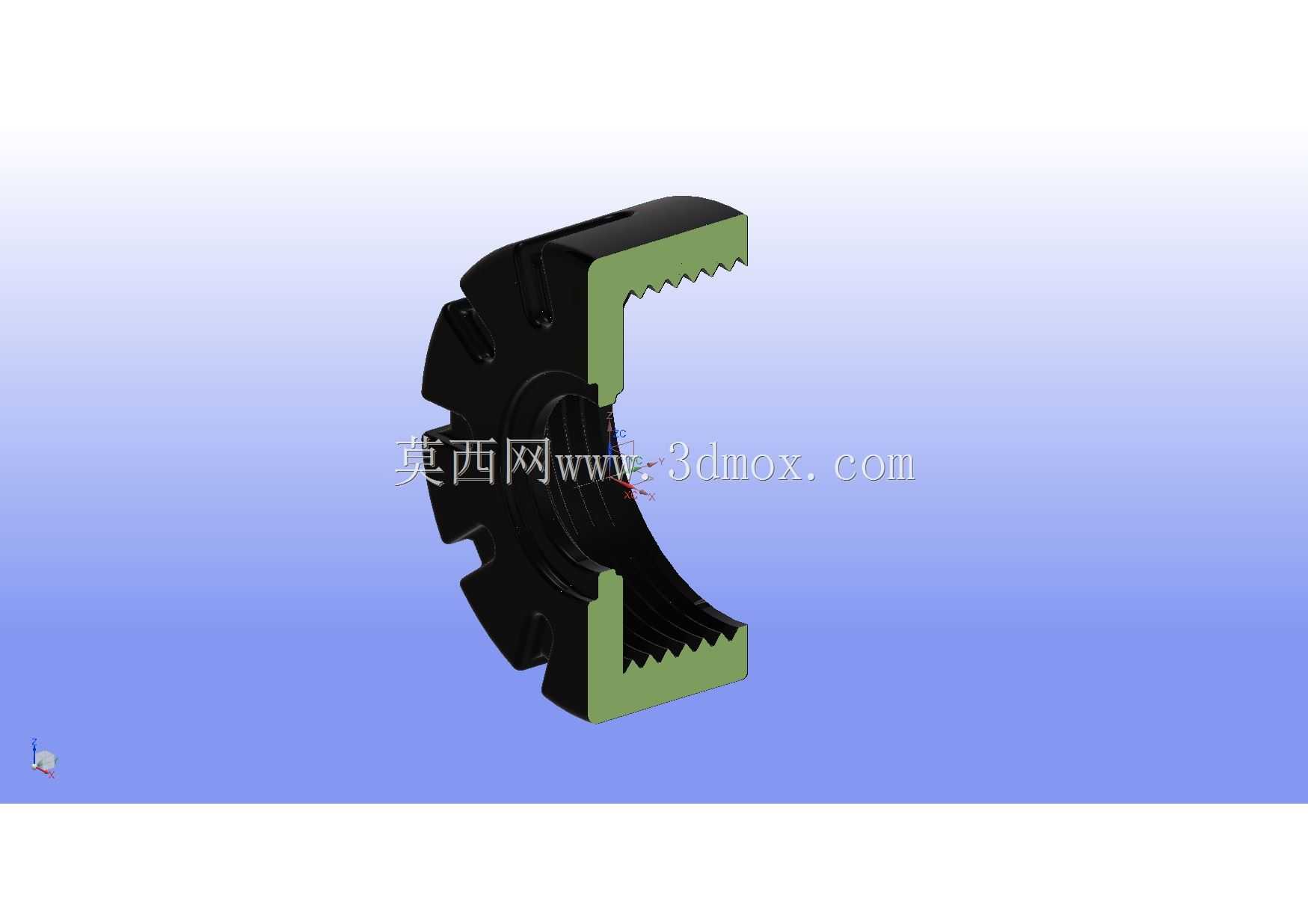

日常做管路装配、轴系定位的时候，这类带外卡槽的内螺纹圆螺母是很常用的连接件，很多人做建模的时候容易忽略细节，要么螺纹收尾做的不符合实际加工逻辑，要么外槽的尺寸没考虑工装夹持的空间，最后出的模型看着像，实际拿去做装配干涉检查就出问题。先说实际应用场景，这类螺母大多用在低压流体管路的端部锁紧，比如家用给排水的PPR转金属接头锁紧、小型气动回路的管路固定，还有轻载轴系的轴向定位，比如小型输送辊的端锁、手动工装的调节位锁紧，不像厚型六角螺母需要大空间拧扳手，它的外圆周均匀分布的轴向凹槽，是专门配套勾形扳手或者专用卡箍扳手来拧的，安装空间狭小的位置，比如埋墙的管路接头、设备内部紧凑的装配位，不用留六角扳手的回转空间，只要卡进槽里就能施加扭矩。设计的时候首先要确定内螺纹的公差带，普通连接用的话选6H公差就足够，不需要做过高的精度要求，毕竟这类零件大多是压铸或者冷镦后攻丝，精度太高反而提升加工成本，螺纹的收尾段要做不完整牙的过渡，不能直接把螺纹切到螺母端面，不然实际装配的时候容易出现螺纹错牙，还会在端面留下锋利的飞边。外部分布的卡槽，深度不能超过螺母壁厚的三分之一，不然拧紧的时候槽根位置会出现应力集中，稍微施加过大扭矩就会从槽的位置开裂，槽的宽度要匹配常用勾扳手的厚度，不能做的太窄导致扳手卡不进去，也不能太宽浪费材料还降低整体结构强度。螺母的两端面要做平行度公差要求，毕竟锁紧的时候是靠端面贴紧被连接件来防松的，如果两个端面平行度超差，拧紧之后会出现偏载，不仅锁紧力达不到设计要求，时间长了还会因为振动出现松脱。外形尺寸上，这类螺母的外径一般比内螺纹大径大30%到40%，壁厚要保证足够的承压能力，比如适配4分水管的内螺纹，外径做到32mm左右，厚度做到12mm就能满足1MPa以内的流体压力使用要求，安装的时候要注意，内螺纹和外接管件的外螺纹要保证同轴度，不能偏斜拧入，不然会损坏螺纹牙型，外卡槽的位置要均匀分布，一般做6个或者8个槽，保证扳手不管转到哪个角度都能卡入槽位，不用反复调整螺母角度来对扳手位置。很多新手建模的时候会把外槽做成通槽，实际上这类槽是不通到螺母下端面的，槽底距离下端面要留2mm左右的实体边，不然拧紧的时候槽的位置会直接卡在被连接件的端面上，导致螺母没法完全贴紧，留下密封间隙。另外螺母的外棱边要做0.5mm的倒角，不仅去除加工毛刺，安装的时候也不会刮伤操作人员的手，内螺纹的入口处要做1x45度的导向倒角，方便螺纹对中拧入，减少刚开始拧的时候错牙的概率。做结构校核的时候，要重点算槽根位置的剪切应力，按照额定拧紧扭矩来算，保证槽根的应力在材料许用应力范围内，一般用锌合金或者HPb59-1铅黄铜做这类零件的话，强度完全能满足民用场景的使用要求，不需要用高强度钢材，毕竟成本控制也是民用五金件设计里很重要的一环。
