多通路集成式铸造流体换向连接件

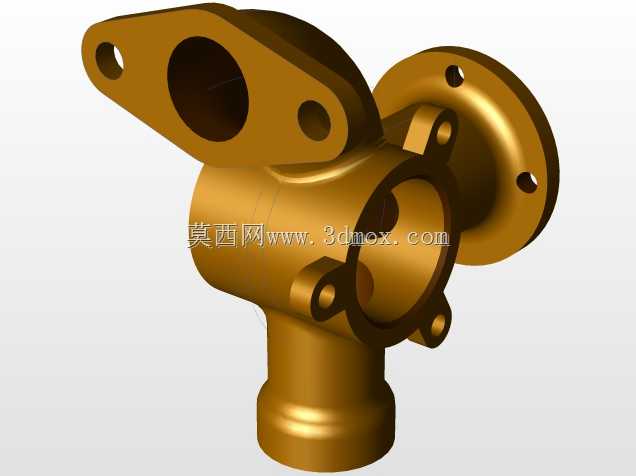

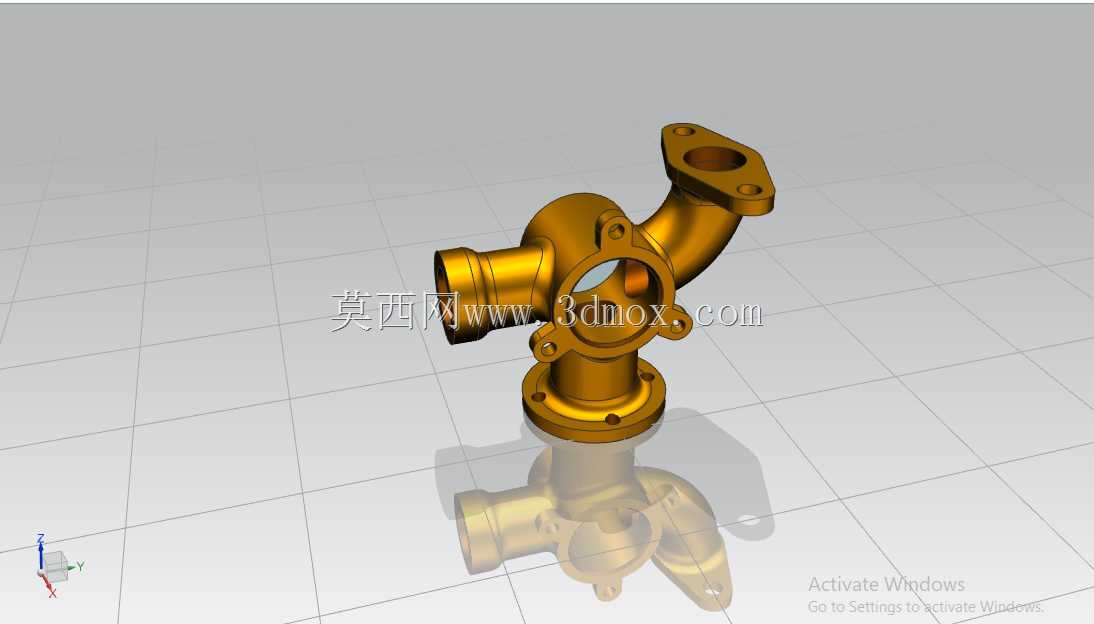

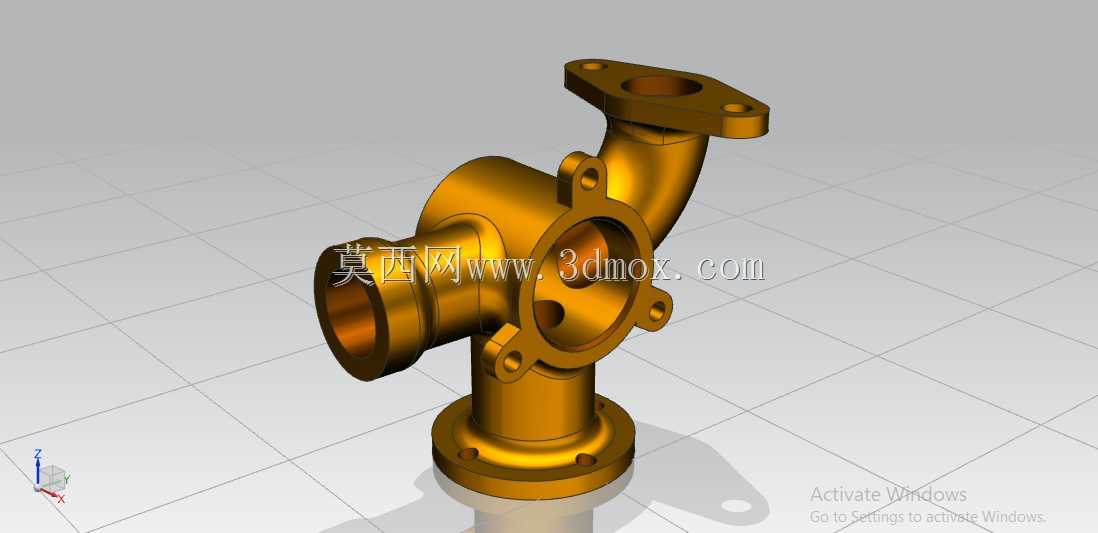

这款多通路集成式流体连接件，主要应用在工业流体输送系统、小型液压动力回路、暖通给排水支路以及车用冷却循环管路中，承担多方向管路汇流、流向切换以及介质导流的核心作用，能够替代传统多个单通接头拼接的装配方案，大幅减少管路系统的连接节点，降低介质泄漏的风险，同时压缩管路排布的占用空间，让整体管路布局更加紧凑规整。从实际使用场景来看，这类构件常被用在空间局促的设备舱内部，比如小型工程机械的液压支路、实验台流体管路系统、家用壁挂炉内部水路组件等位置，能够同时对接三个不同走向的管路，实现介质在不同通路间的顺畅流转，部分工况下还可配合内置阀芯实现不同通路的通断控制，满足流体回路的多样化功能需求。在功能特性上，该连接件采用一体化铸造成型的结构设计，本体没有额外的拼接焊缝，整体结构强度更高，能够承受中等压力的流体冲击，内壁做了顺滑过渡处理，能够减少介质流经时的阻力损失，避免介质在腔体内形成涡流造成的压损与噪音。各个连接端都设计了带安装孔的法兰结构，安装时可以通过螺栓穿过法兰孔实现与对接管路的牢固连接，法兰端面预留了密封件安装槽位，装配时搭配对应规格的密封垫片即可实现可靠密封，适配水、液压油、低压蒸汽等多种常见工业介质的输送需求。设计过程中，工程师首先梳理了目标工况下的三个管路对接方向，确定了垂直向下、水平侧向、斜向上延伸的三个通路走向，在腔体内部做了圆弧过渡的流道设计，避免直角转折造成的流阻增大；同时根据管路的公称通径匹配了各个接口的法兰尺寸，确保法兰安装孔的孔位间距、法兰端面直径与通用对接管路的标准尺寸完全匹配，降低现场装配的适配难度。外形方面，主体腔体采用近似圆柱的承载结构，各个分支通路从主体腔体向外延伸，底部法兰为圆形结构，水平侧接口为圆筒式法兰结构，斜向上的接口为带两个安装孔的菱形法兰结构，整体安装边界充分考虑了狭小空间的装配需求，各个法兰的安装操作空间预留充足，装配时不需要额外调整周边管路位置即可完成螺栓紧固，能够有效提升现场装配的效率，同时后期维护拆卸也更加便捷。
