多向连接式塑料套管组件结构设计

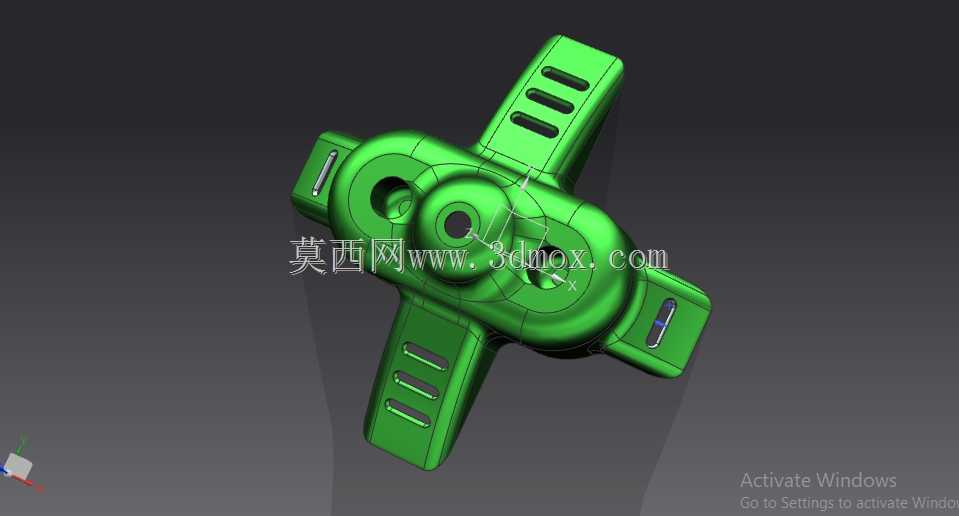

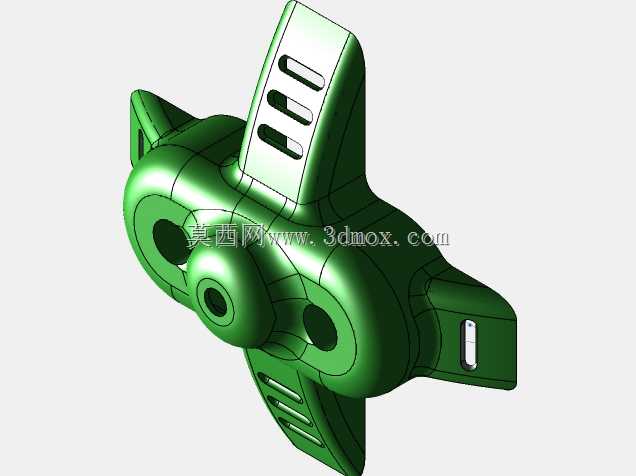

这款多向连接式塑料套管组件，主要应用于小型机电设备、家用小电器、手持操作装置的内部线束排布与结构支撑场景，也可作为轻量化机械结构的连接节点使用，能够在有限的安装空间内实现多方向管线的归集、导向与固定，同时承担局部结构的受力支撑作用，避免管线在设备运行过程中出现晃动、磨损、弯折过度等问题，提升设备内部走线的规整度与长期使用可靠性。从实际用途来看，该组件可同时对接四个不同方向的管线或杆件，中心区域的通孔作为主通路，四个延伸支臂分别对应不同方向的分支连接需求，支臂上开设的长条形槽位一方面用于减轻组件自身重量，降低材料消耗，另一方面可作为管线的卡扣定位位，方便装配时快速卡入固定，无需额外设置紧固件即可实现管线的初步定位，大幅提升装配效率。在功能特性上，该组件采用一体化注塑成型的结构设计，整体无拼接缝隙，结构强度均匀，表面做了圆弧过渡处理，没有尖锐棱角，既可以避免装配时划伤操作人员，也能防止尖锐棱边磨损管线外壁，延长管线使用寿命。支臂末端的开孔与卡扣结构，可适配不同外径的管线或连接杆件，具备一定的适配余量，能够兼容一定尺寸公差范围内的对接部件，降低配套零件的加工精度要求。从设计思路来看，该组件以中心球形枢纽为核心，四个支臂呈十字对称分布，每个支臂的造型都做了等强度优化，在支臂与中心枢纽的连接位置做了加厚过渡处理，避免应力集中导致的结构断裂，支臂上的长槽采用等距排布设计，既保证了支臂的结构刚度，又最大化减轻了组件重量，同时槽位的边缘做了圆角处理，避免卡入管线时割伤管线绝缘层。中心位置的凸台结构设置有同轴通孔，作为主通路可穿过直径较大的主线束，凸台的端面做了平面处理，可与对接的其他结构件实现平面贴合，保证安装后的位置稳定性。在外形尺寸与安装边界上，该组件整体外接圆直径控制在较小范围内，四个支臂的延伸长度一致，安装时仅需预留对应十字形的安装空间，支臂上的卡扣结构可直接卡入设备预设的安装卡槽内，无需额外预留螺栓安装空间，整体安装占用空间小，适合在紧凑的设备内部腔体中使用，组件的整体高度较低，不会过多占用设备内部的垂直空间，适配各类薄型化、小型化设备的内部装配需求。
