环形挂扣式便携U盘结构设计

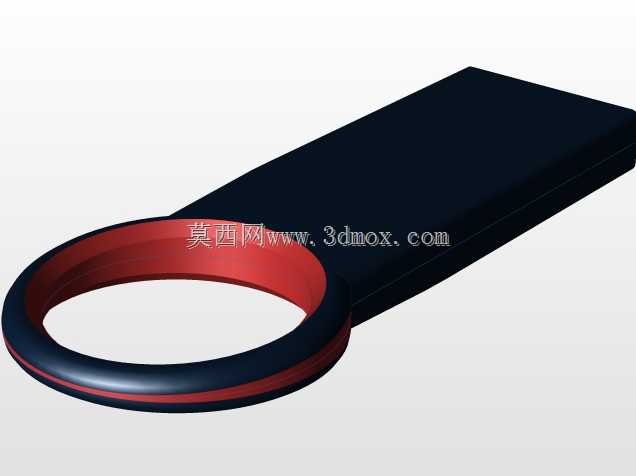

这款环形挂扣结构的便携存储设备，在日常办公、外勤作业、工业现场数据拷贝场景中都有极强的适配性，不同于常规直插式U盘的易丢、易磕碰问题，挂环结构的设计从实际使用痛点出发，解决了作业人员随身携行时的固定问题。从结构设计逻辑来看，主体存储模块采用扁长方型壳体，壳体边缘做了R0.8的圆角过渡，既避免注塑成型时的应力集中问题，也能减少日常揣取时对衣物、工具包内衬的勾刮，壳体厚度控制在7mm以内，宽度18mm，主体长度控制在55mm，这个尺寸边界刚好适配常规USB接口的插拔空间，不会因为壳体过宽遮挡相邻接口，在工业工控机、笔记本密集排布的USB接口区域使用时，不会出现插一个U盘挡死相邻接口的问题。前端的环形挂扣采用双色嵌套结构，外层为硬质耐磨壳体层，内层做软胶防滑圈，挂环内径28mm，这个尺寸刚好可以穿过常规工装裤的腰带袢、工具包挂点、钥匙圈，不需要额外搭配挂绳，挂环与主体存储段采用过渡圆弧衔接，衔接处做了1.5mm的壁厚加强，避免日常挂携时弯折断裂。从功能特性上看，挂环除了携行固定作用外，还可以作为插拔时的受力握持点，插拔U盘时不需要捏住主体壳体用力，手指扣住挂环即可均匀施力，避免长期插拔导致的壳体开胶、接口松动问题。设计时特意将挂环平面与USB插头的插接方向做了平行对齐，当挂扣挂在腰带袢上时，U盘主体自然垂落贴合衣物，不会出现硌腰、勾挂外物的情况。壳体表面采用细咬花处理，避免手持插拔时打滑，挂环的红黑双色分层结构，除了外观区分作用外，内层的红色软胶层在挂扣接触金属钥匙、工具时能起到缓冲作用，减少硬接触带来的壳体刮花、异响问题。在安装边界上，USB插头伸出主体端面的长度严格遵循USB协议规范的14mm尺寸，插头根部做了2mm的定位凸台，插入接口时凸台与设备端面贴合，起到插入深度限位作用，避免插接过深损伤接口内部焊盘，也不会因为插入过浅导致接触不良。整体结构没有多余的可拆卸零件，所有部件通过超声焊接固定，防护等级可以达到日常防泼溅的使用要求，适合车间作业人员、外勤运维人员日常携带存储工艺文件、设备调试数据使用，挂环的一体化设计省去了用户自行搭配挂绳、钥匙扣的步骤，从结构层面降低了随身存储设备的遗失概率。
