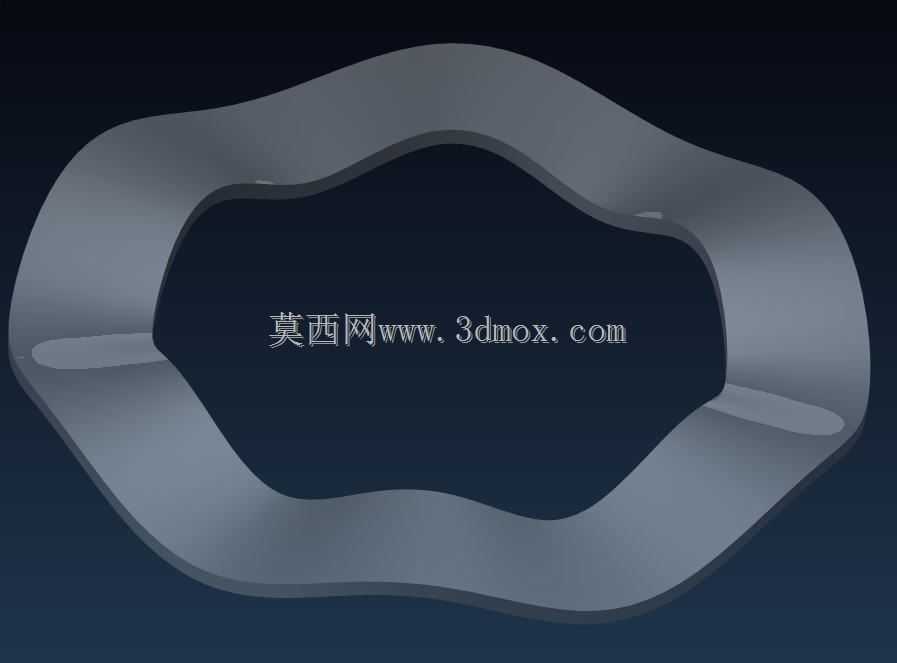

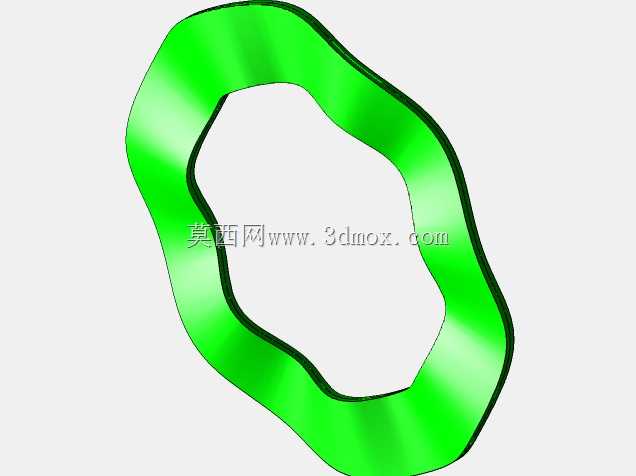

NX参数化波形垫圈结构设计

波形垫圈作为常见的弹性紧固件，在各类机电设备、传动结构、装配组件中应用十分广泛，这类零件依靠自身波形结构产生的弹性形变，在装配后持续提供轴向预紧力，补偿装配间隙、吸收振动冲击，避免连接件在设备运行过程中出现松动、窜动的问题。这款参数化设计的波形垫圈，采用连续波浪形环状结构，整体为闭合环形，截面厚度均匀，波峰波谷沿周向平滑过渡，没有尖锐棱角，避免应力集中导致的疲劳失效问题。在实际工程应用中，这类波形垫圈常被布置在轴承端面、紧固件连接面、壳体装配接缝处，相比平垫圈，它能在较小的轴向空间内提供稳定的预紧载荷，不需要额外增加厚垫片或者调整装配公差，就能补偿零部件加工带来的尺寸累积误差，尤其适合轴向安装空间受限的紧凑结构设计场景。从设计思路来看，参数化建模的核心是将波形的波数、波幅、内外径尺寸、材料厚度等核心参数设置为可变量，设计人员只需要调整对应参数，就能快速生成不同规格的波形垫圈模型，不需要重复绘制草图、重建特征，能大幅提升系列化零件的设计效率，适配不同公称直径的轴类、孔类装配需求。在安装边界方面，这类波形垫圈的内径需要略大于配合轴的公称直径，保证套装时不会出现卡滞，外径需要小于安装沉孔的内径，避免外圈与孔壁发生干涉，装配后的压缩量需要控制在设计允许的弹性形变范围内，不能过度压缩导致零件发生塑性变形，失去弹性补偿能力。在实际设备运行过程中，波形垫圈的弹性特性能有效缓冲设备启停、变负载运行时产生的轴向窜动，降低连接部位的应力集中，同时还能在一定程度上补偿温度变化带来的零部件热胀冷缩尺寸差，保证连接结构在宽温域工况下依然保持稳定的预紧力。不同于普通弹簧垫圈的开口结构，闭合式波形垫圈的受力更加均匀，不会对配合面产生局部刮擦损伤，适合对装配面平整度要求较高的精密设备场景，比如精密传动箱体、伺服电机装配端、小型泵阀连接部位都能看到这类零件的应用。建模过程中对波形过渡曲面做了连续曲率处理，保证零件冲压加工时材料流动均匀，不会出现局部壁厚减薄过大的问题，同时周向波形的对称度控制严格，避免装配后出现偏载，导致预紧力分布不均影响使用效果。
