扭纹装饰弯管拉手结构设计

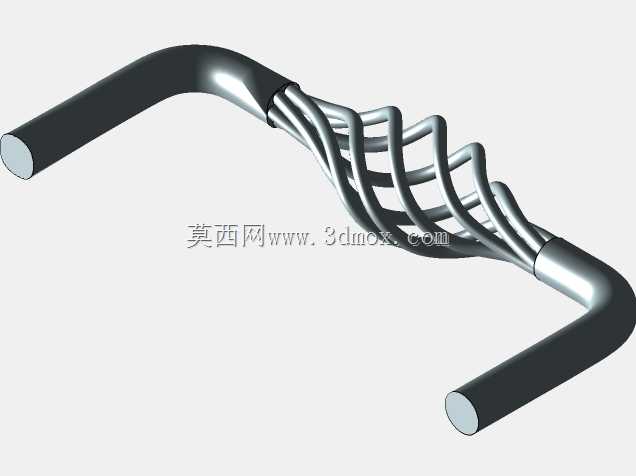

这类带扭纹装饰段的弯管拉手，多应用在商业空间的定制化门窗、隔断、特色家具上，比如特色餐饮门店、主题酒店的包厢门、展示柜门，既承担基础的启闭握持受力功能，又能通过特殊的扭纹结构匹配空间的装饰风格，不会像普通圆管拉手那样造型单调。从结构设计逻辑来看，整个构件分为三段式结构，两端是等径直管段，作为安装固定的基准段，中间段是多股细圆管扭绞成型的装饰受力段，两端的直管段需要和安装基面保持垂直，预留的安装孔位要匹配常规门体的安装孔距，安装时两端直管插入预设的固定座即可，不需要额外做复杂的适配加工。设计过程中首先要确定两端直管的外径，要匹配市面通用的拉手固定座规格，避免出现安装时管径不匹配无法固定的问题，直管段的长度要根据门体的厚度预留足够的安装余量，不能过短导致固定螺母无法锁紧，也不能过长突出安装面过多影响美观。中间的扭绞段是整个构件的设计核心，首先要确定扭绞的股数，股数太少装饰效果不足，股数太多会增加弯管扭绞的加工难度，同时会导致握持时硌手，影响实际使用手感，扭绞的螺距也要控制在合理范围，螺距过大扭纹稀疏没有层次感，螺距过小会导致管材扭绞处应力集中，容易出现开裂变形的问题。整个构件做了等径过渡处理，中间扭绞段的外接圆直径和两端直管外径保持一致，不会出现局部凸起或者凹陷，握持时手掌能均匀贴合构件表面，不会有突兀的棱角剐蹭手掌。弯管的弯折角度要根据安装场景确定，常规的门用拉手弯折角度控制在90度左右，弯折处的圆角半径不能过小，否则圆管弯折时会出现管壁瘪陷的问题，影响结构强度和外观质量。选材上一般采用304不锈钢或者铝合金管材，不锈钢材质强度高耐磨损，适合高频使用的公共空间门体，铝合金材质重量轻表面处理效果丰富，适合室内装饰性要求高的场景。建模过程中要先绘制两端直管的中心轨迹，再绘制中间扭绞段的螺旋引导线，每一股细管的中心轨迹都要沿着螺旋线均匀排布，保证扭绞后各股管材之间贴合紧密，没有过大的缝隙，同时要做干涉检查，避免扭绞过程中各股管材出现重叠穿模的问题，两端和直管段的衔接处要做顺滑过渡，不能出现尖锐的接缝，避免后续表面处理时出现积漆或者毛刺的问题。实际使用中，这类拉手的受力主要集中在两端的弯折处，建模时要对弯折处做壁厚校核，保证日常启闭推拉的受力下不会出现变形，中间扭绞段除了装饰作用，也能分散一部分握持时的受力，多股管材的结构相比单根等径直管，抗扭和抗弯性能都有一定提升，不会因为长期单侧受力出现永久变形。
