标准直齿圆柱传动齿轮结构设计

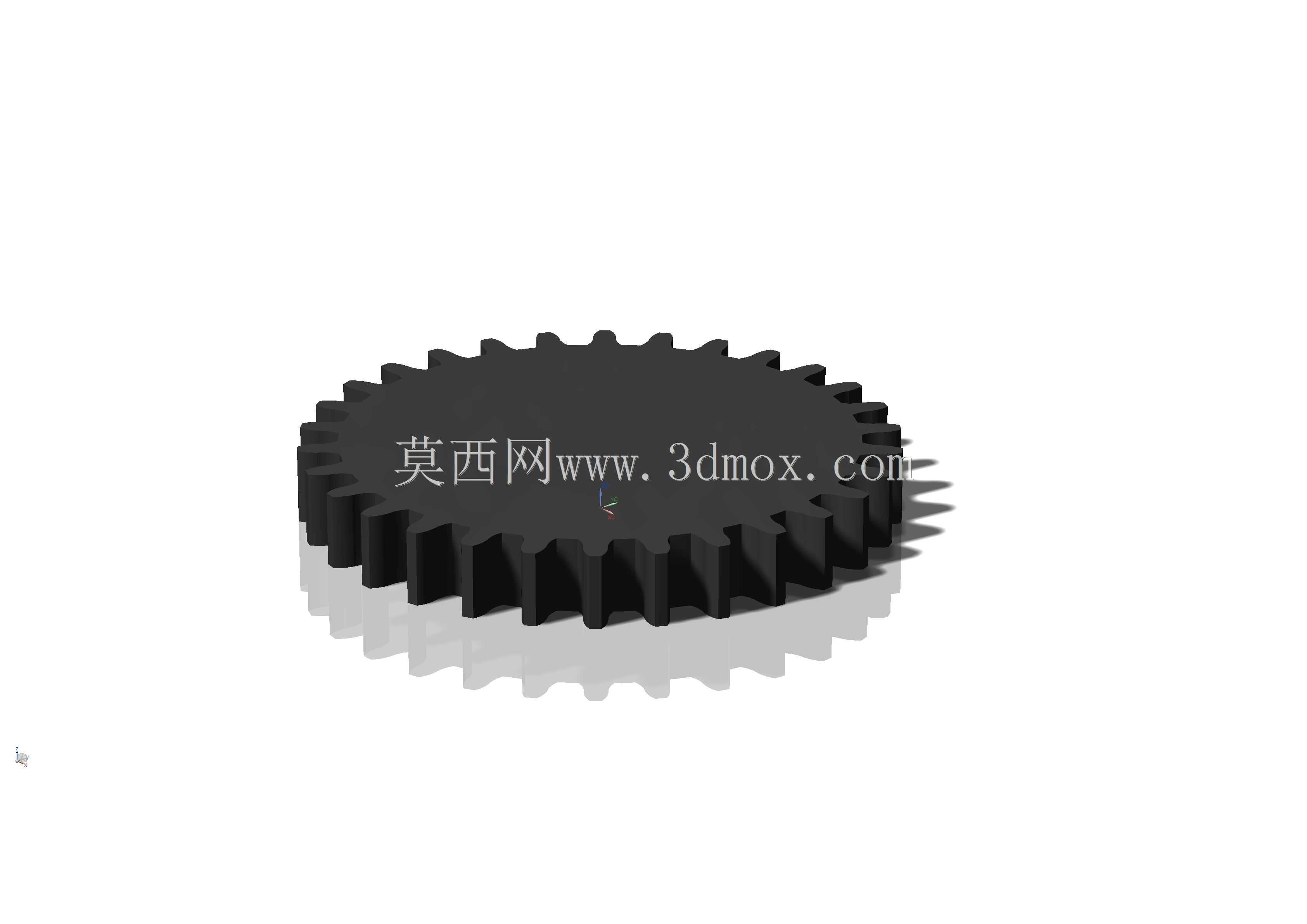

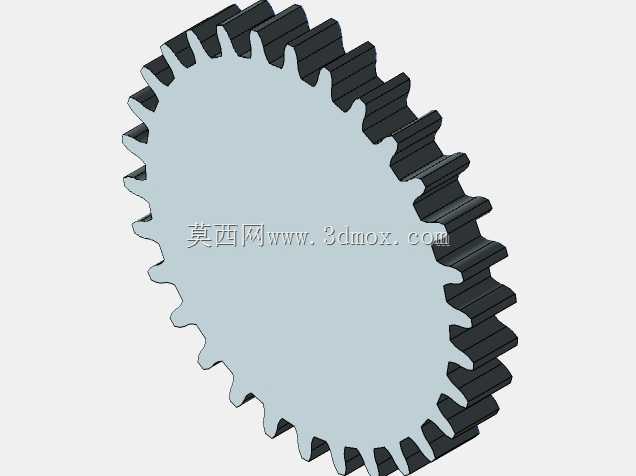

这类直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件，日常在各类输送设备、小型机床进给机构、轻工包装机械的传动链中都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照固定的齿数比调整输入与输出端的转速，匹配不同工况下的动力输出需求。从结构设计来看，这款齿轮采用整体式实心辐板结构，没有额外的减重孔设计，适合中小模数、齿顶圆直径不大的应用场景，整体刚性更强，能承受中等冲击载荷下的传动需求，不会因为辐板开孔导致应力集中，在频繁正反转的传动工况下结构稳定性更突出。齿形部分采用标准渐开线齿廓设计，齿顶做了微小的倒角处理，既可以避免安装啮合时齿顶边缘磕碰产生毛刺，也能降低啮合起始阶段的刚性冲击，让轮齿进入啮合的过程更平顺，减少传动过程中的噪音与齿面磨损。齿轮内孔为光滑圆柱孔设计，安装时需要与传动轴采用过渡配合，搭配平键实现周向固定，传递扭矩时不会出现轴与齿轮的相对转动，安装时需要保证齿轮端面与轴肩的贴合度，控制端面跳动公差在合理范围内，避免啮合时出现偏载，导致局部齿面受力过大过早失效。在实际选型应用中，需要注意匹配对应模数、压力角的配对齿轮，保证啮合侧隙在合理区间，侧隙过小会导致传动卡滞、齿面润滑不良，侧隙过大则会增大回程误差，在精密进给传动场景中影响定位精度。齿宽的设计需要结合传递扭矩大小核算，过窄的齿宽会导致单位齿面载荷过大加剧磨损，过宽则会提高对轴系平行度的安装要求，容易出现齿向载荷分布不均的问题。日常运维中，这类开式传动的齿轮需要定期涂抹润滑脂，减少齿面的磨粒磨损，闭式传动箱体内的齿轮则要搭配对应粘度的齿轮油，保证啮合面形成稳定的油膜，延长零件的整体使用寿命。建模过程中需要严格控制齿廓的渐开线精度，齿根圆角的处理要符合强度要求，避免齿根处应力集中导致轮齿断裂，同时要保证齿距累积误差、齿向公差等形位公差符合对应精度等级的要求，确保装配后传动平稳，没有异常噪音与卡顿问题。
