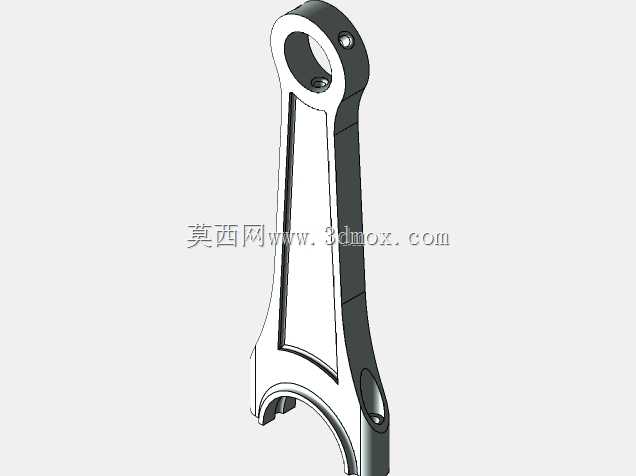

在往复式动力机械的传动链路中,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆的设计围绕高负荷交变工况展开,杆身采用工字形截面构型,在保证纵向抗弯、抗扭刚度的前提下,尽可能削减非受力区域的材料冗余,兼顾轻量化需求与结构强度要求,适配中小排量内燃机的高转速运行场景。从安装边界来看,连杆小头端设置贯通活塞销的安装孔,孔内预留衬套压装位,工作状态下可通过衬套缓冲活塞销传递的冲击载荷,避免杆体本体出现磨损;大头端采用分体式剖分结构,剖分面设置精准定位结构,装配时可通过螺栓将连杆盖与杆身紧固,包覆在曲轴曲柄销外侧,保证与曲轴轴颈的配合精度。设计过程中需严格控制大小头孔的中心距公差,该尺寸直接影响活塞的行程精度与压缩比参数,一旦偏差超出阈值,会引发燃烧室容积异常、活塞撞气门等严重故障。杆身与大小头的过渡区域采用大圆弧平滑过渡,避免应力集中引发的疲劳断裂,这一细节在高转速、高爆发压力的工况下尤为关键,交变载荷长期作用下,直角过渡区域极易萌生疲劳裂纹,最终导致连杆断裂击穿缸体。实际应用中,这类连杆广泛搭载于乘用车汽油机、小型通用动力机械、摩托车发动机等设备中,工作时需承受活塞传递的燃气爆发压力、往复运动惯性力的双重交变载荷,因此建模阶段对各部位的壁厚、圆角、安装孔位的形位公差都做了对应还原,可直接用于结构受力仿真、装配干涉校验、教学演示等场景。建模时还原了连杆螺栓的安装孔位、大头端的定位止口、小头端的润滑油道预留结构,其中润滑油道可将曲轴侧的压力机油引导至小头衬套位置,实现活塞销与衬套之间的持续润滑,降低运动副的磨损速率。杆身表面的加强筋构型沿受力方向布置,进一步提升杆身的抗弯曲变形能力,即使在瞬时超负荷工况下,也能将形变量控制在允许范围内,避免因杆身弯曲导致活塞偏磨、拉缸等问题。
- 全部评论(0)
- 模板大小 289.99 KB
- 售价 5金币
- 浏览次数
- 系统要求 NX Unigraphics
- 软件分类 通用机械零部件
