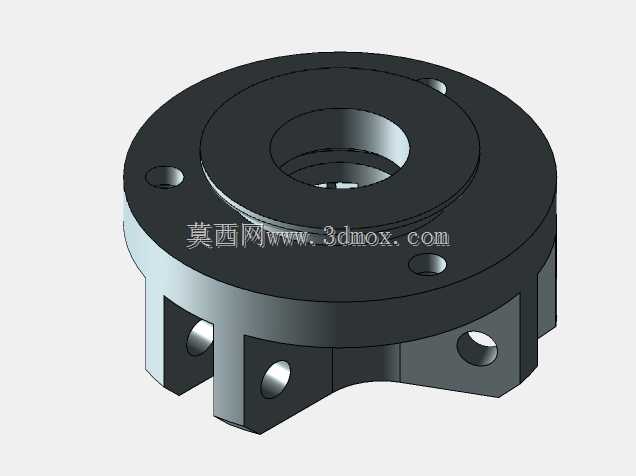

带安装凸缘的开槽式法兰连接座结构

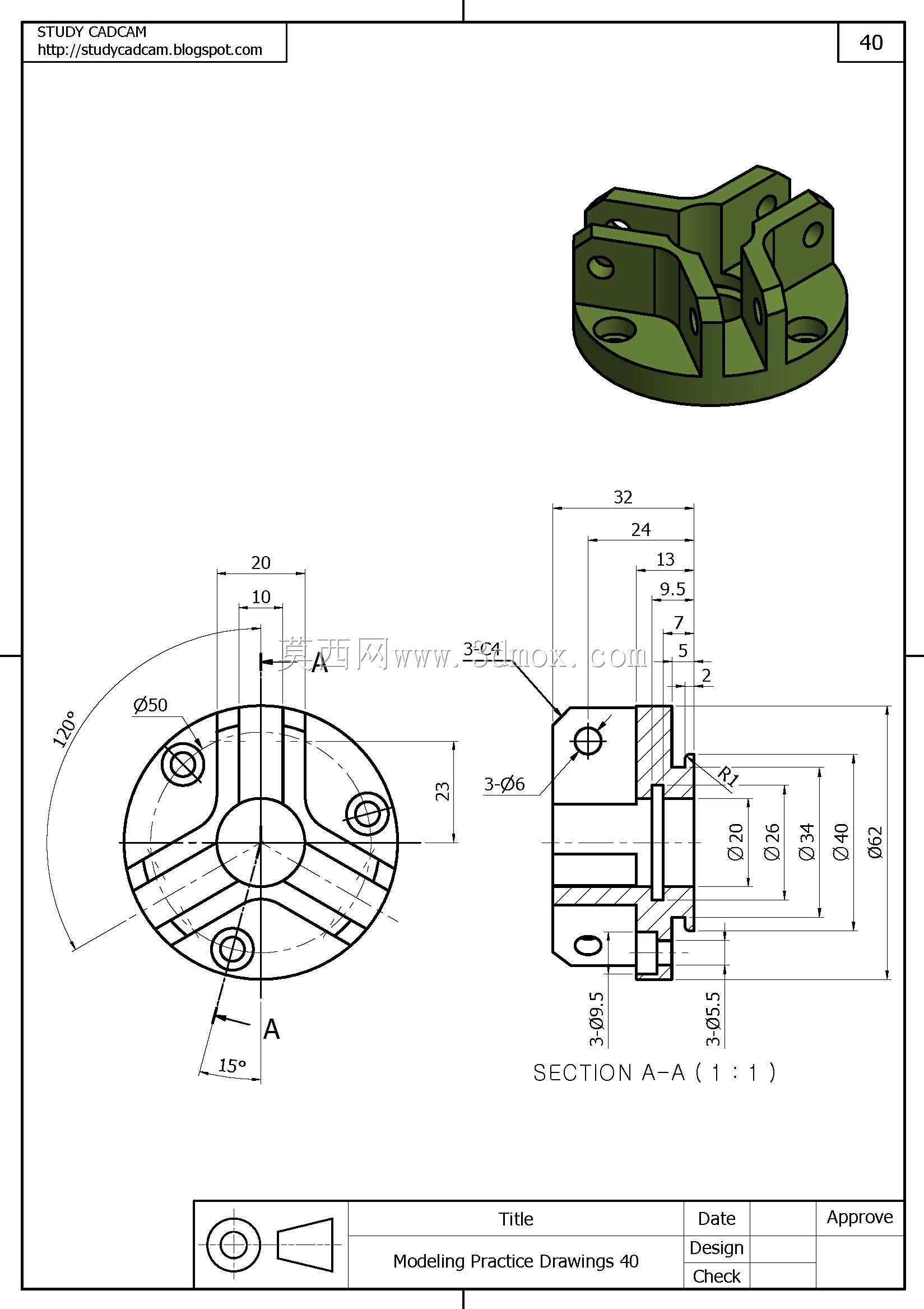

这类带凸缘的开槽式法兰连接座，多应用在自动化生产线的动力传输工位、机床主轴的辅助支撑单元、包装设备的辊轴对接端，主要承担轴系部件的轴向定位、周向扭矩传递以及相邻组件的刚性连接功能，区别于普通平法兰结构，其下部开槽的爪式结构可适配带径向定位销的对接轴，安装时无需将轴件整体轴向穿入，可从径向卡入后通过侧部孔位穿装锁紧销，大幅缩短设备维护时的拆装时长，尤其适合空间紧凑、轴系无法轴向抽离的设备内部工位。从结构设计逻辑来看，上部的圆盘凸缘均匀分布三个沉头安装孔，可通过内六角螺栓将整个座体固定在设备墙板或安装基板上，凸缘中心的阶梯通孔做了两级台阶设计，大直径台阶用于容纳对接轴的轴肩，实现轴向限位，小直径通孔可穿过轴件或预留穿装管线的空间，孔壁与凸缘端面的垂直度公差控制在0.02mm以内，保证安装后轴系的回转精度不会出现偏斜。下部的三个开槽爪瓣沿圆周均匀分布，每个爪瓣上加工有径向贯通的光孔，用于穿装圆柱锁紧销，当对接轴卡入爪瓣中间的空腔后，锁紧销穿过轴件上对应的径向孔，即可实现轴与座体的周向固定，传递额定范围内的扭矩，爪瓣的开槽宽度比对接轴的对应卡位尺寸大0.1mm，既保证安装时的顺畅卡入，又不会因间隙过大造成传动时的冲击晃动。在安装边界方面，这类连接座的凸缘外径通常根据适配的轴径做系列化设计，对应常规20-30mm轴径的规格，凸缘外径一般在80-100mm区间，整体高度控制在50mm左右，安装孔的中心圆直径比凸缘外径小15-20mm，侧部锁紧孔的轴线与凸缘安装端面的距离根据爪瓣长度确定，安装时需要预留至少10mm的侧部操作空间，用于穿装锁紧销和拧紧锁紧螺母，避免与周边的管线、其他结构件发生干涉。设计时还特意在凸缘与爪瓣的衔接位置做了圆角过渡处理，消除应力集中点，避免设备长期运行受交变载荷时出现衔接处断裂的问题，所有外露的棱边都做了0.5mm的倒角处理，既去除加工毛刺防止安装时划伤操作人员，也能提升零件的表面处理质量，做发黑或镀锌处理时不会出现积液挂渣的情况。
