CSWA认证考核用阶梯式机加零件结构

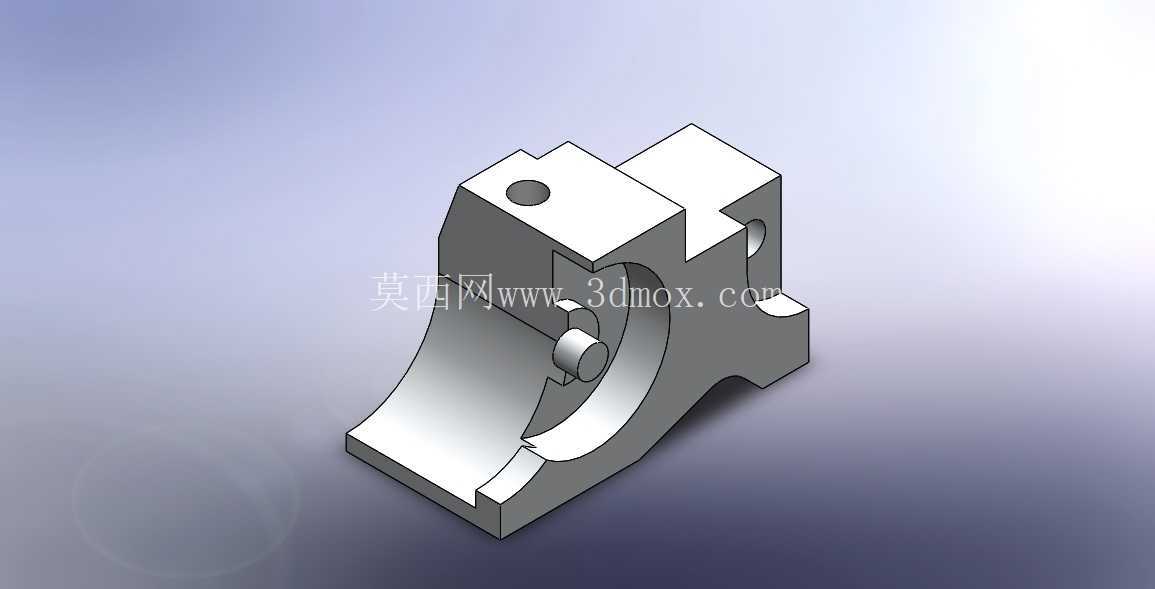

　　这款阶梯式异形机加零件，是CSWA技能考核中典型的实体建模练习载体，日常也常作为小型工装定位块、设备接驳挡块应用在生产线的工位限位场景中。从实际使用场景来看，这类零件多部署在自动化生产线的工件定位工位、小型工装夹具的承载基座位置，也可作为教学实训环节中训练三维建模能力、工程图识读能力的标准练习件，帮助从业者掌握拉伸、切除、倒角、异形轮廓放样这类基础建模操作的逻辑，同时理解机加零件的公差配合、安装边界设定的实际工程意义。

　　从功能特性上看，零件本体采用阶梯式错落布局，不同高度的平面可分别承担不同的功能：高位平面可作为承载面承接待定位工件，侧立面的垂直平面可作为定位基准面贴合工装基座，侧面开设的横向通孔用于穿装锁紧螺栓，实现零件与安装基座的快速固定，顶面开设的沉孔可用于安装定位销或者小型缓冲垫，避免工件直接接触金属平面造成磕碰划伤。零件底部的异形切边结构，是为了适配安装基座上的凸起避让位，避免安装时出现结构干涉，同时减少零件整体重量，降低材料消耗。

　　设计思路上，整个零件完全遵循机加工艺的合理性原则，所有棱边均预留了合理的倒角余量，避免锐边划伤操作人员，同时减少热处理环节的应力集中问题。建模过程中需要先确定核心基准面，以零件底面作为第一安装基准，依次向上拉伸不同高度的阶梯结构，再通过异形切除命令完成侧面的曲面轮廓加工，最后完成孔位特征的创建，整个建模逻辑完全匹配实际铣削加工的工序顺序，从毛坯下料到粗铣外形，再到精铣基准面、钻孔、倒角，每一步建模特征都能对应实际加工的工序节点，能帮助建模初学者建立建模逻辑与加工工艺对应的思维习惯。

　　外形尺寸与安装边界方面，零件整体采用矩形毛坯加工而成，总长度控制在适配小型工装安装槽的范围内，宽度与常规铝型材工作台的槽间距匹配，可直接通过T型螺栓固定在标准工作台上，不需要额外加工转接板。侧面通孔的孔径适配常用的内六角螺栓规格，顶面沉孔的深度与标准定位销的安装深度匹配，安装时只需要清理基座安装面的毛刺，将零件基准面与基座定位边贴合，穿入螺栓预紧后校正平面度即可完成固定，不需要复杂的调平工序。零件的阶梯高度差经过精确计算，高位面与低位面的高度差刚好适配常见小型工件的定位高度，不需要额外增加垫片调整高度，侧面的曲面轮廓是为了避让工件的弧形外沿，避免定位时出现线接触导致的定位不稳问题。

　　在实际教学应用中，这类零件能有效考核建模者对草图约束、特征顺序、几何关系的掌握程度，很多初学者容易在异形侧面轮廓的绘制上出现约束缺失的问题，导致特征建模失败，这也恰恰对应实际加工中如果图纸尺寸标注不全、形位公差不明确就会导致零件报废的实际问题，通过这类练习件的建模训练，能让从业者快速建立严谨的工程思维，理解每一个尺寸、每一个特征存在的实际意义，而不是单纯为了建模而堆砌特征。在工业现场应用中，这类零件因为结构简单、加工难度低、安装便捷，常作为快速替换的工装备件使用，磨损后可以在短时间内完成加工替换，不会造成生产线长时间停线，零件的材质多选用45号钢或者铝合金，根据使用场景的载荷需求选择，45号钢材质的零件经过调质处理后可承受较大的冲击载荷，适合在高频次定位的工位使用，铝合金材质的零件重量轻、不易生锈，适合在洁净度要求较高的生产线工位使用。
