日常办公常用回形针结构三维建模

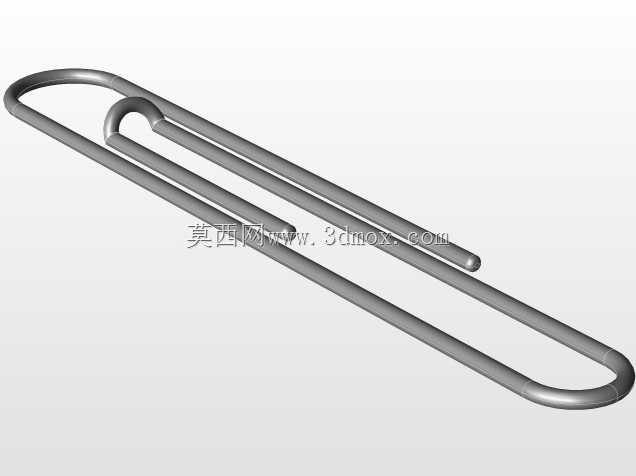

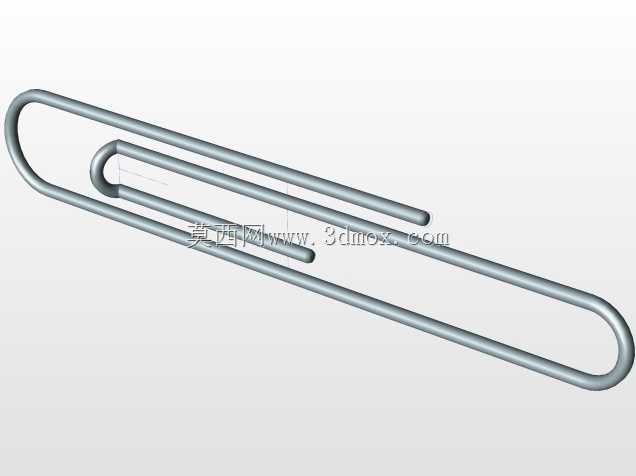

日常办公场景里，回形针是文档整理环节最常用的小型夹持文具，别看结构简单，实际建模过程里要兼顾使用手感、夹持可靠性与加工可行性，很多新手建模时容易忽略弯折处的应力集中问题，做出来的模型要么弯折半径过小不符合实际冷弯工艺要求，要么开合角度不对，实际模拟夹纸时容易出现滑脱或者夹持力不足的问题。做这个回形针模型的时候，首先要考虑实际使用的场景：日常夹持3-20张标准A4打印纸是最常见的使用需求，所以内圈的开合间隙要匹配常规纸张堆叠后的厚度，不能做的过窄导致夹纸时需要过度掰开造成金属疲劳，也不能做的过宽导致少量纸张夹持时容易松脱。外形尺寸上，常规回形针的整体长度控制在30mm左右，宽度在7-8mm区间，这个尺寸是经过长期使用验证的，既不会因为过长占用过多文档收纳空间，也不会因为过短导致夹持面积不足，翻找文档时也方便从文件堆里快速识别。设计思路上，回形针采用连续冷弯钢丝成型，整个零件没有额外的拼接结构，完全依靠金属丝的弯折形成内外两层夹持臂，建模时要注意每一段弯折处的圆角过渡，实际生产用的钢丝直径一般在0.8-0.9mm，弯折内圆角不能小于钢丝直径，否则冷弯加工时容易出现钢丝断裂或者应力集中导致的使用过程中断裂问题。安装边界其实不用考虑复杂的装配关系，回形针本身是独立使用的小五金件，但是建模时要还原它的弹性形变空间，也就是外层臂和内层臂之间的预留间隙，当夹入纸张时，金属丝产生的弹性反力会把纸张压紧，不会轻易散落。很多人做这类小零件模型容易敷衍，直接画个折线就完事，实际上回形针的首尾两端都做了圆弧收头，这个细节很重要，实际使用时如果端头是尖锐的直角，很容易刮破纸张，甚至划伤使用者的手指，所以末端的圆弧收边是必须还原的结构细节。从应用场景延伸来看，除了常规的办公夹纸，这类小型金属弯折夹也常被用在小型线束临时整理、手工DIY临时固定等场景，所以模型的结构强度模拟也要兼顾这些拓展使用场景，保证金属丝的弯折角度能提供足够的夹持力，同时反复开合数次也不会出现塑性变形。建模过程中要注意整个回形针的平面度，实际产品是平整的，如果建模时各段线段不在同一平面，渲染或者3D打印出来的产品会出现翘曲，无法平稳贴合纸面。另外，内外两层夹持臂的平行度也很关键，如果两段臂的角度有偏差，夹纸时就会出现局部接触，夹持力分布不均，稍微晃动纸张就会脱落。
