五辐式圆轮缘带键槽操作手轮结构

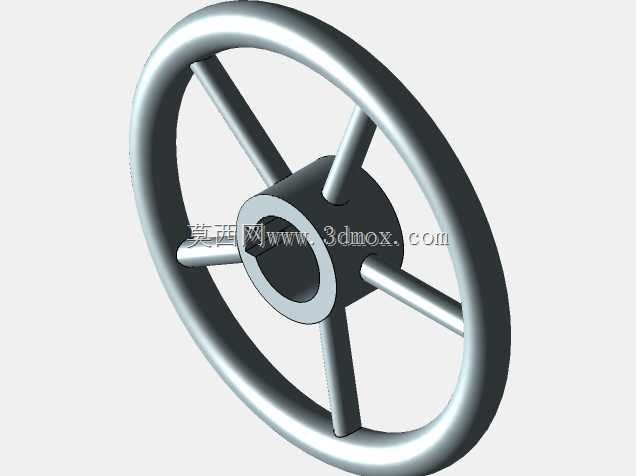

这类手轮结构在工业设备里的应用场景十分广泛，从普通卧式车床的进给轴调节、立式铣床的工作台位置微调，到化工管路截止阀的启闭操作、小型压力机的行程手动调校，都能见到同结构手轮的身影，核心作用是通过人力输入扭矩，完成设备的位置调整、机构锁止或者阀门通断控制，相比直柄式操作件，轮缘式手轮能提供更大的力臂，同等施力下输出扭矩更高，操作时的施力手感也更均匀，适合需要精准微调或者较大操作力矩的工况。从结构设计来看，这款手轮采用五根辐条连接外缘轮圈与中心轮毂，辐条采用等直径圆柱结构，沿轮毂周向均匀分布，相邻辐条夹角为72度，这种布局相比三辐结构能更好地分散轮缘承受的径向载荷，避免单根辐条受力过大出现变形，同时相比六辐及以上的多辐结构，又能减少不必要的材料冗余，兼顾结构强度与零件自重的平衡。中心轮毂位置设计有贯通的轴孔，轴孔内加工有标准平键槽，安装时可以通过平键与设备的操作轴实现周向固定，传递扭矩时不会出现相对打滑，轮毂的轴向长度经过匹配设计，既保证与操作轴有足够的配合接触长度，避免长期使用后轴孔磨损出现旷量，又不会因为轴向尺寸过大占用过多的安装空间，适配多数通用设备的操作轴安装尺寸。轮缘部分采用圆弧过渡的环形截面，握持时不会出现硌手的棱角，表面做光滑处理，操作时手掌贴合度更好，即使长时间反复操作也不容易产生手部疲劳。设计这类手轮时，首先要匹配对应设备的操作轴直径确定中心轴孔尺寸，键槽的尺寸公差要符合对应轴径的平键配合标准，保证安装时的互换性；其次要根据需要传递的最大操作扭矩确定轮缘的直径，轮缘直径越大，操作越省力，但也要兼顾设备周边的操作空间边界，避免手轮直径过大与周边的设备护罩、管线产生干涉；辐条的直径需要根据轮缘直径和最大受力做强度校核，保证在满负荷施力时辐条不会出现弯曲变形，同时轮毂与辐条、辐条与轮缘的连接位置都要做圆角过渡，减少应力集中，避免长期承受交变载荷时连接位置出现开裂。实际选型使用时，还要注意手轮的安装端面与设备操作轴的轴肩贴合度，安装后要做轴向固定，防止操作过程中手轮沿轴向窜动，日常维护时要定期检查键槽的配合间隙，如果出现磨损旷量要及时更换，避免操作时出现空程影响调节精度。
