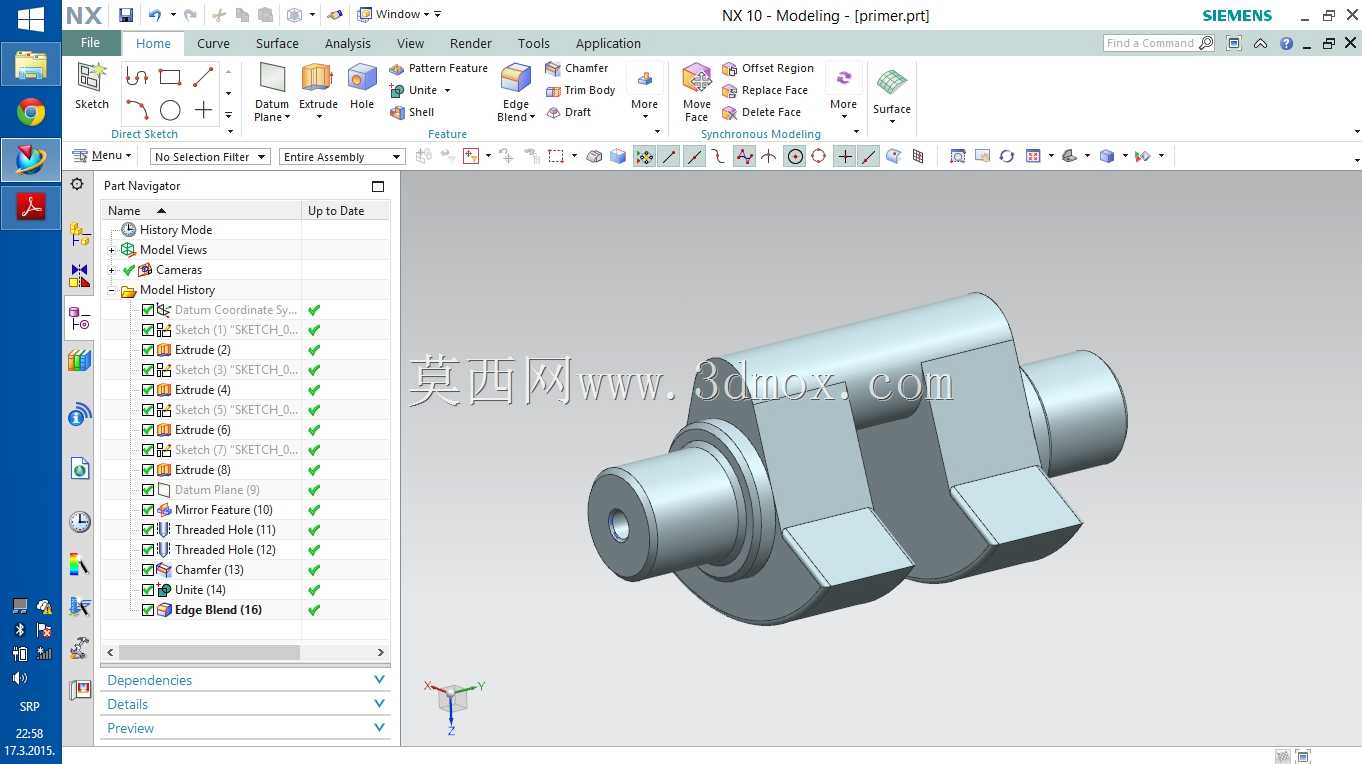

内燃机用偏心曲柄曲轴结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217576
  • 内燃机用偏心曲柄曲轴结构设计
  • 内燃机用偏心曲柄曲轴结构设计

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这款双拐偏心曲轴的结构设计,主要适配小排量单缸或直列双缸内燃动力单元,常见于小型乘用车动力总成、园林机械动力头、小型工程机械的动力输出端。从实际装机场景来看,这类曲轴的主轴颈需要与缸体主轴承座配合安装,连杆轴颈则通过连杆瓦与活塞连杆组件相连,工作过程中需要持续承受活塞做功带来的交变冲击载荷,同时要平衡曲柄旋转产生的往复惯性力,因此结构设计阶段首先要确定各轴段的同轴度公差,主轴颈与连杆轴颈的平行度偏差需要控制在极小范围内,避免装机后出现轴瓦偏磨、运转振动超标的问题。设计过程中,曲柄臂的配重结构是重点考量部分,两块偏心布置的曲柄臂需要根据活塞连杆组的往复运动质量计算配重块的偏心距与质量分布,抵消高转速下的一阶、二阶往复惯性力,降低整机运转的振动幅值。从安装边界来看,两端伸出的主轴颈需要预留油封安装位、正时驱动件(链轮或齿轮)的安装轴段,以及飞轮端的连接定位结构,轴颈表面的粗糙度、硬化层深度都要满足长期耐磨的使用要求,油道孔的布置要贯穿主轴颈与连杆轴颈,保证压力润滑的机油能够顺利到达各摩擦副表面,避免干磨故障。外形结构上,这款曲轴采用整体式锻造结构的设计思路,相比分体式曲轴拥有更高的结构强度,能够承受更高的爆发压力,曲柄臂与轴颈的过渡位置采用大圆角过渡设计,减少应力集中带来的断裂风险,轴端的中心孔作为加工基准,保证各轴段磨削加工时的形位公差精度。实际选型匹配时,需要确认曲轴的冲程长度与缸体设计的活塞行程匹配,连杆轴颈的直径与所选连杆的大头孔径适配,主轴颈的跨距与缸体主轴承座的安装间距一致,避免出现装机干涉。这类曲轴在量产前通常需要做动平衡校验,去除不平衡量,保证高转速运转时的稳定性,油道孔的端口需要做倒角处理,防止毛刺脱落堵塞润滑油路,轴颈表面通常会做淬火处理提升表面硬度,延长使用寿命。
