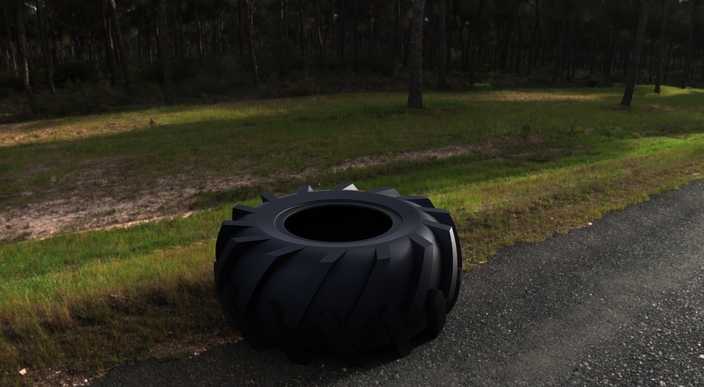

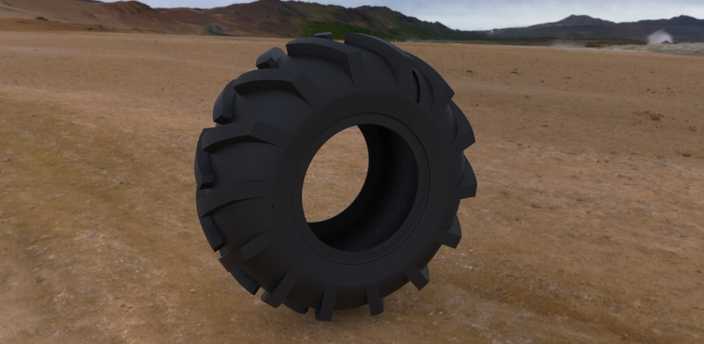

林业集材机普通型轮胎三维设计模型

本模型为林业集材机配套的普通型轮胎三维设计成果，建模阶段采用Autodesk Inventor的iPart智能零件构建逻辑，针对林业作业场景的特殊使用需求完成全参数化设计，共覆盖8种不同规格的常规林业集材机轮胎尺寸，可通过参数调整快速切换对应型号，适配不同载重等级、不同轮辋尺寸的集材机行走系统装配需求。模型构建过程中，重点还原了林业轮胎的核心结构特征：胎面采用大深度、大间距的人字加块状混合越野花纹设计，花纹块的凸起角度、排布间距、侧壁厚度均参考林业作业的实际工况设置，能够模拟轮胎在林地泥泞、松软、多残根碎石路面的抓附结构特性；胎体部分还原了加厚的帘布层结构、胎圈与轮辋配合的密封接触面、胎侧的加强筋凸起结构，整体几何特征完整，无多余碎面、破面等建模缺陷。材质渲染阶段，针对轮胎不同部位设置差异化材质属性：胎面与胎侧主体采用高耐磨黑色橡胶材质，调整表面粗糙度参数模拟橡胶制品的哑光磨砂质感，还原橡胶材质在光照下的漫反射特性；胎圈部位添加硬质橡胶与金属丝圈的复合材质表现，区分不同结构的材质差异；花纹块的边角处做轻微的圆角过渡处理，避免尖锐棱角带来的渲染失真，同时更贴近真实轮胎的生产工艺特征。设计思路上，本模型以适配林业集材机的整机虚拟装配、运动仿真为核心目标，所有尺寸参数均参考行业通用的林业轮胎规格标准设置，包含18.4x34 10PR、23.1x26 14PR、23.1x26 16PR、28Lx26 14PR、30.5x32 16PR、35.5x32 16PR等主流规格，模型在保证结构特征足够接近真实产品的前提下，对非关键的内部微观结构做了合理简化，既能够满足整机装配干涉检查、林地行走动力学仿真的使用需求，也可用于林业机械产品的展示渲染、方案汇报场景，帮助设计人员快速完成集材机行走系统的方案匹配，减少重复建模的工作量。
