滚筒式鱼类分选处理设备三维设计

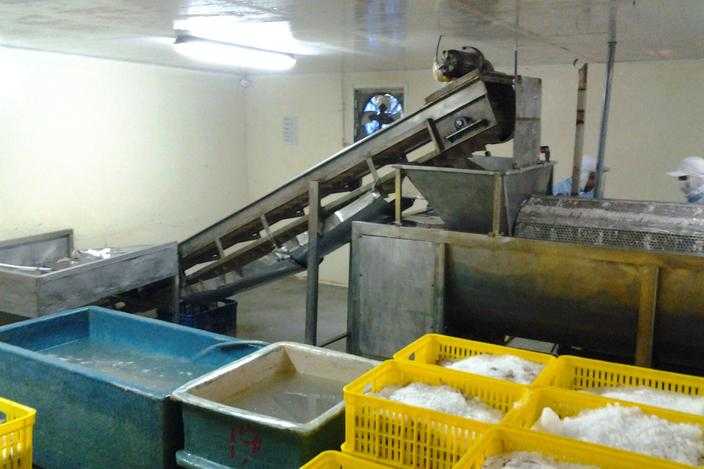

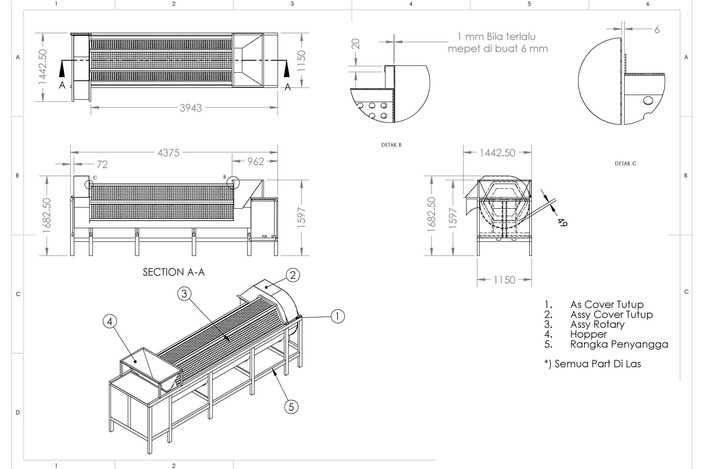

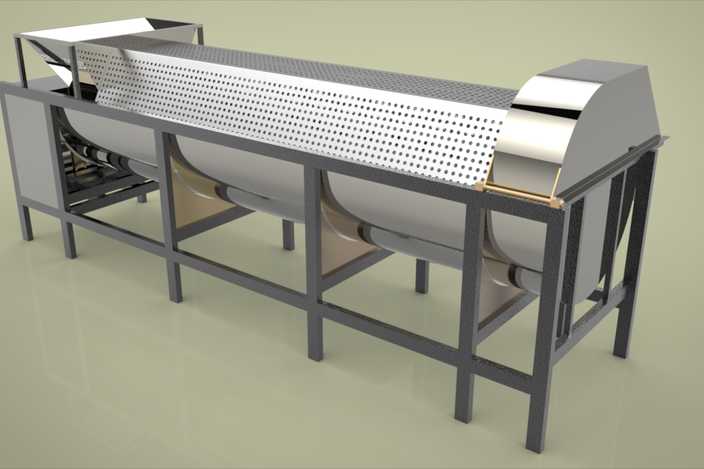

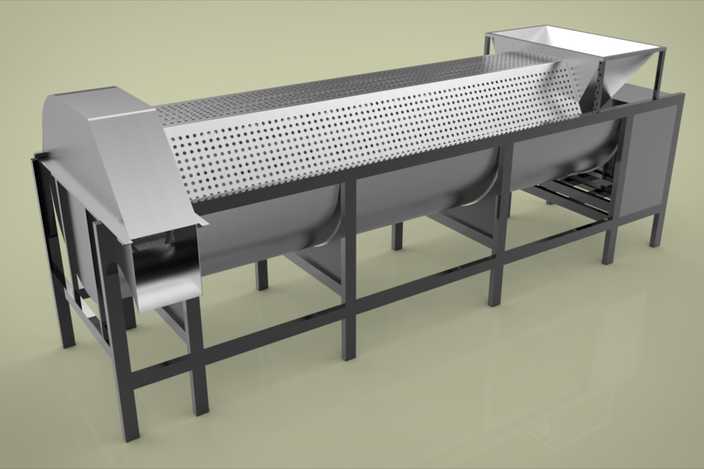

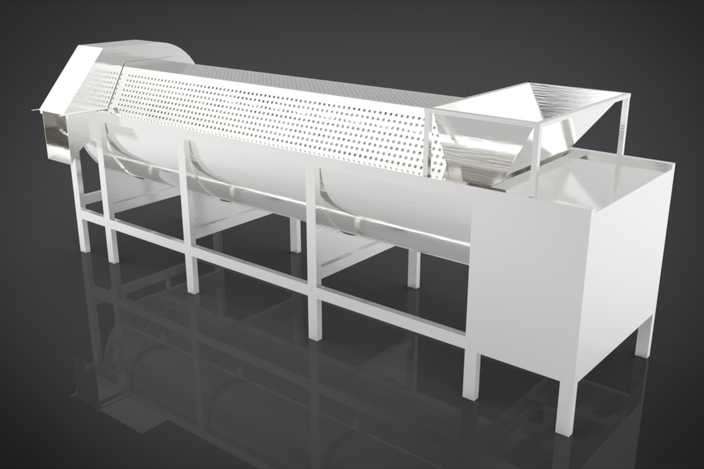

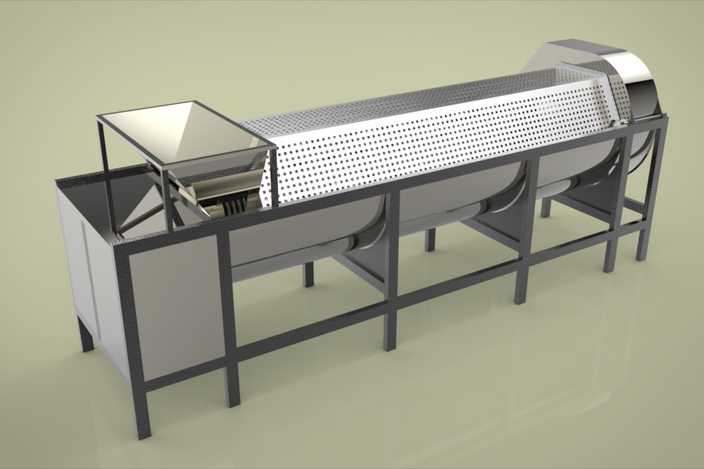

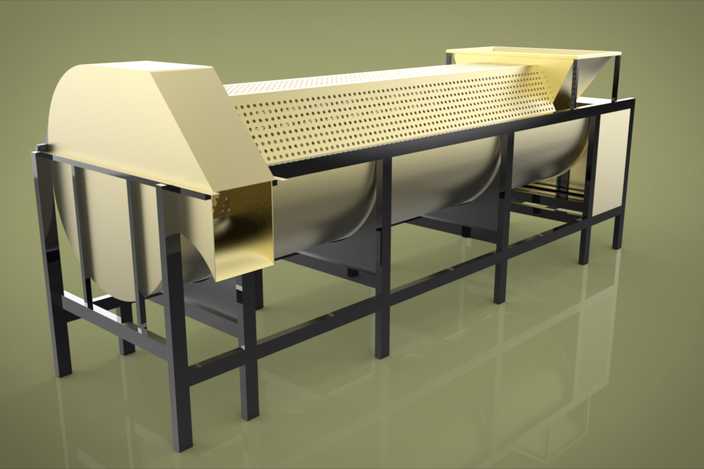

本模型为滚筒式鱼类分选处理设备，采用三维建模软件完成全参数化结构设计，搭配KeyShot完成真实感渲染呈现。建模阶段遵循机械设计规范，自下而上完成各零部件的建模与总装配合：首先搭建方管焊接式机架结构，对支撑腿、横梁的连接位置做了同轴、重合等标准配合约束，保证机架整体承重结构的合理性，机架底部预留了安装调平脚的安装位，适配车间不同地面的安装需求。主体核心分选滚筒采用冲孔网板卷制焊接结构，建模时通过阵列特征完成筒身所有筛孔的均匀排布，筛孔孔径沿物料输送方向梯度变化，实现不同规格鱼类的逐级分选，滚筒两端设计有支撑滚圈与传动连接位，可适配减速电机驱动的摩擦轮传动结构，保证滚筒运转平稳无卡滞。滚筒上方设计有一体式进料斗，进料斗采用斜向导流结构，建模时做了钣金折弯特征处理，保证物料可顺滑进入滚筒内部，避免进料堆积堵塞。滚筒下方设计有整段式接料槽，接料槽沿滚筒轴向设置多段出料导板，对应不同筛孔的分选区间，将分级后的物料分别导出至不同收集工位，接料槽与机架采用螺栓连接，方便后期拆卸清理。设备侧部设计有封闭护罩结构，护罩采用薄钢板折弯成型，既可以避免分选过程中物料飞溅，也可对内部传动结构做安全防护，护罩上预留有检修观察口，方便日常运维查看设备运转状态。渲染阶段对不同部件做了差异化材质赋予：机架方管做了哑光黑色喷塑材质处理，金属表面带有细微颗粒质感；滚筒、进料斗、接料槽、护罩等与物料接触的部件采用304不锈钢材质，调整了金属反射粗糙度，呈现出食品级设备的哑光金属质感，同时添加了细微的焊接痕迹细节，提升模型真实感；地面采用浅灰色环氧地坪材质，搭配柔和的工作室光照环境，通过多角度光源布置消除结构暗部阴影，清晰呈现设备的整体结构与各部件的装配关系。设计过程中充分考虑水产加工场景的使用需求，整体结构无清洁死角，所有与物料接触的部件均做了圆角过渡处理，避免刮伤渔获，同时整体结构模块化程度高，传动部件、筛筒部件均可单独拆卸更换，可根据处理的渔获品类更换不同孔径的筛筒，适配不同水产加工产线的分选需求，设备整体长宽高比例协调，支撑腿分布均匀，重心位于机架中心位置，保证运转过程中的稳定性。
