齿轮泵壳体结构三维造型设计

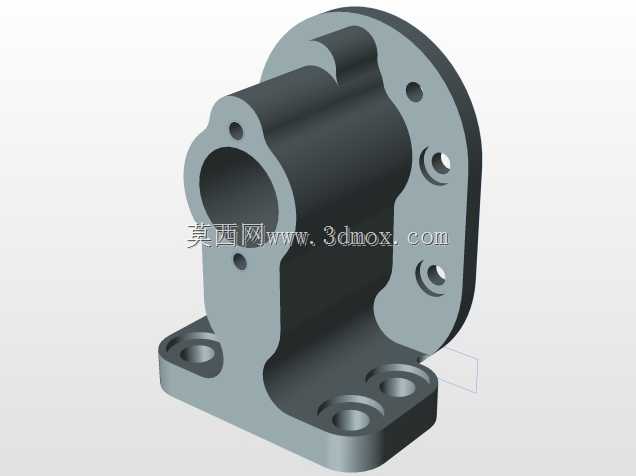

在液压传动与低压流体输送场景中，齿轮泵是应用占比极高的动力转换元件，而泵壳作为整个齿轮泵的承载基体，其结构设计直接决定了整泵的装配精度、运行稳定性与使用寿命。这款齿轮泵壳体的造型设计，完全围绕外啮合齿轮泵的工作逻辑展开，首先在腔体轮廓上，采用了适配渐开线齿轮啮合轨迹的8字形内腔，腔体侧壁的加工余量预留严格遵循齿轮齿顶圆与壳体内壁的间隙标准，既保证齿轮转动时不会出现扫膛卡滞，又能将径向泄漏量控制在允许范围内，避免容积效率过度下降。从安装边界来看，壳体底部设置了带安装沉孔的一体式安装脚，两个安装孔的中心距、沉孔深度与通孔直径均匹配常规液压站的安装面板开孔规格，安装脚与壳体主体采用圆弧过渡结构，避免应力集中导致的安装开裂问题，同时安装面的平面度要求在设计时就做了明确约束，保证装配后不会出现因贴合不严产生的渗漏。壳体侧部的法兰连接面，设置了三个均布的螺纹安装孔与定位销孔，用于连接泵盖，法兰面的密封槽结构在造型中做了精准还原，可适配O型密封圈的安装尺寸，保证泵腔的密封性能；侧方的进出油口采用同轴通孔设计，油道内壁做了圆滑过渡处理，避免流体在油道内产生紊流与压力损失，进出油口的孔径匹配常规低压液压系统的管路通径，可直接对接标准液压接头。在设计思路上，这款壳体没有采用多余的冗余结构，所有外部轮廓均服务于功能需求：壳体上部的两个小孔用于安装齿轮轴的定位套，孔位的同轴度公差在建模时就做了基准约束，保证两根齿轮轴装配后平行度符合啮合要求，避免出现齿轮偏载磨损。从实际应用场景来看，这类结构的齿轮泵壳体多用于小型液压站、润滑系统、低压燃油输送设备中，其壁厚设计兼顾了强度与轻量化需求，在1.6MPa额定工作压力下不会出现腔体变形，同时整体重量控制在合理区间，不会给安装载体带来额外的负重负担。建模过程中对所有安装孔位、配合面的尺寸链做了完整校核，保证各特征之间的位置精度符合机械加工的工艺要求，不存在无法加工的负角或薄壁结构，铸件拔模斜度也按照铸造工艺要求做了统一设置，可直接用于后续的铸造模具开模与机加工工序编程。
