方形法兰安装式发动机前端盖结构设计

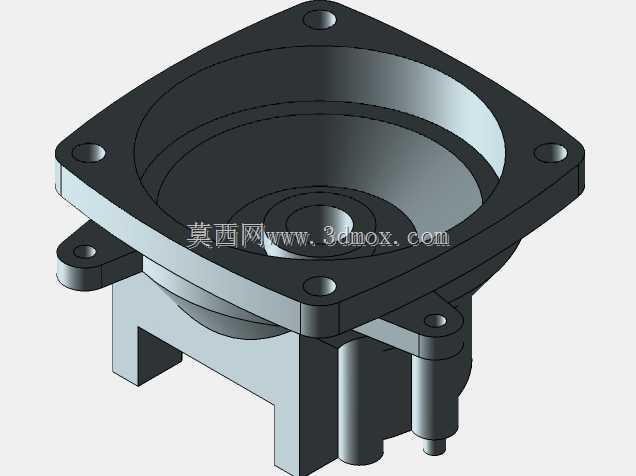

这款发动机前端盖是动力总成前端防护与功能集成的核心承载构件，主要应用于小排量通用内燃机、小型航空模型发动机以及微型工业动力机组的前端装配场景，在整机结构中承担着密封曲轴箱前端腔体、承载前端附属安装接口、阻隔外界粉尘与油污侵入机体内部的核心作用，同时为前端传动构件提供稳定的定位支撑边界。从实际使用场景来看，该端盖适配的动力单元多应用于小型园林机械、便携发电机组、小型无人动力设备等对安装空间、结构重量有严格限制的领域，能够在持续振动、温度交变的工况下保持结构稳定性与密封可靠性。在功能特性设计上，该端盖采用一体化铸造成型的结构思路，主体为深腔碗型结构，内侧曲面完全匹配曲轴前端运动构件的回转轨迹，在保证足够内部避让空间的前提下，尽可能压缩端盖的轴向占用尺寸，有效缩减动力单元的整体轴向长度。端盖上部设置方形法兰安装边，四个角位预留通孔安装位，匹配发动机缸体前端的对应螺柱位置，安装时通过紧固件实现周向均匀压紧，配合法兰面的密封槽结构可实现稳定的静密封效果，避免腔体内部润滑油渗漏。除主安装法兰外，端盖侧向延伸出两个带孔安装支耳，用于固定前端附属的传感器、管路支架等外接构件，无需在缸体本体上额外加工安装位，降低缸体的加工复杂度与结构应力集中风险。端盖下部设置两个对称的支撑脚结构，可在整机装配时抵接前端机架定位面，分担法兰连接部位的振动载荷，避免长期运行过程中紧固件松动导致的密封失效。在设计思路上，该端盖充分考虑了铸造工艺的成型特性，所有转角位置均设置均匀的铸造圆角，避免壁厚突变导致的铸造缩孔、冷隔等缺陷，同时在腔体内部设置环形加强筋结构，在不显著增加整体壁厚与零件重量的前提下，大幅提升端盖的结构刚度，抵抗运行过程中的振动变形与外部冲击。从安装边界来看，该端盖的方形法兰边为最大外轮廓尺寸，安装时需保证法兰面与缸体端面的平行度公差在合理范围内，下部支撑脚的高度与主法兰面的位置度经过精准匹配，可实现装配时的快速定位，侧向支耳的安装孔位与主法兰的相对位置严格匹配外接附件的安装尺寸，避免装配时出现干涉问题。端盖中心位置的凹腔结构精准避让曲轴前端的传动轮、油封安装位，保证油封装配后与曲轴轴颈的同轴度要求，维持长期运行的密封性能。整体结构在满足所有功能要求的前提下，尽可能去除非必要的冗余结构，实现零件的轻量化设计，适配小型动力单元对重量控制的严苛要求，同时兼顾加工与装配的工艺性，降低生产与装配环节的综合成本。
