燃油供给系统高压柱塞燃油泵结构

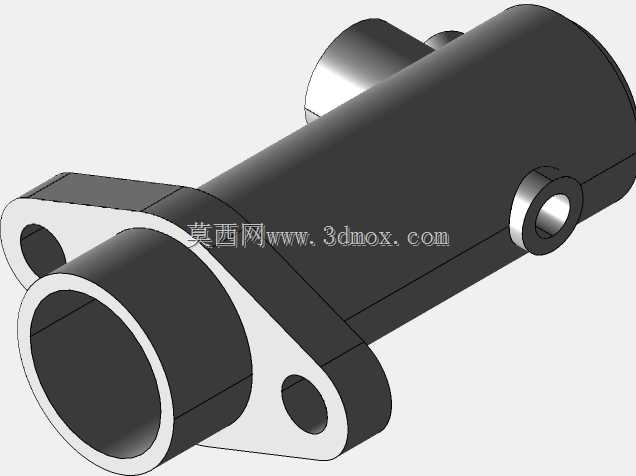

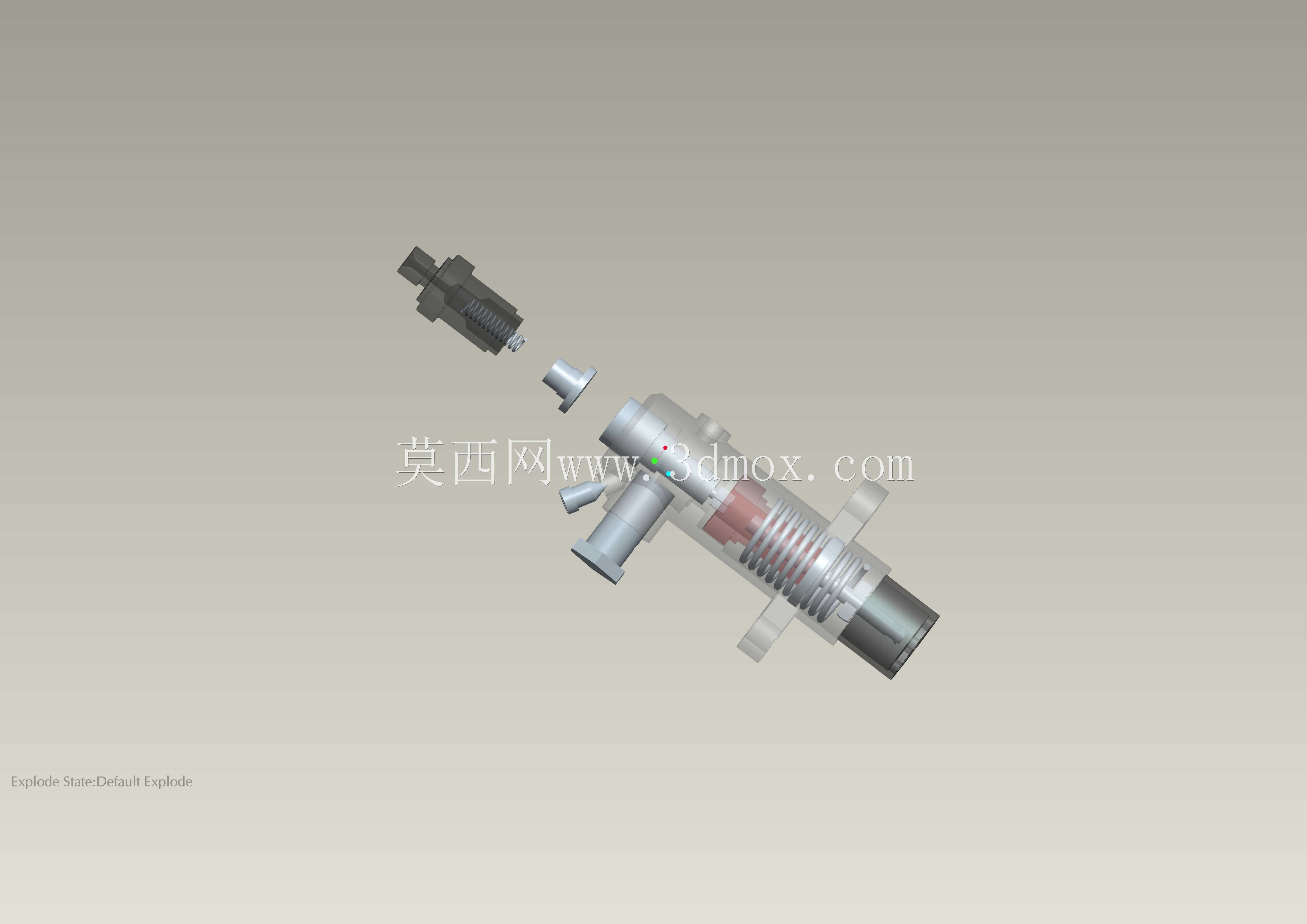

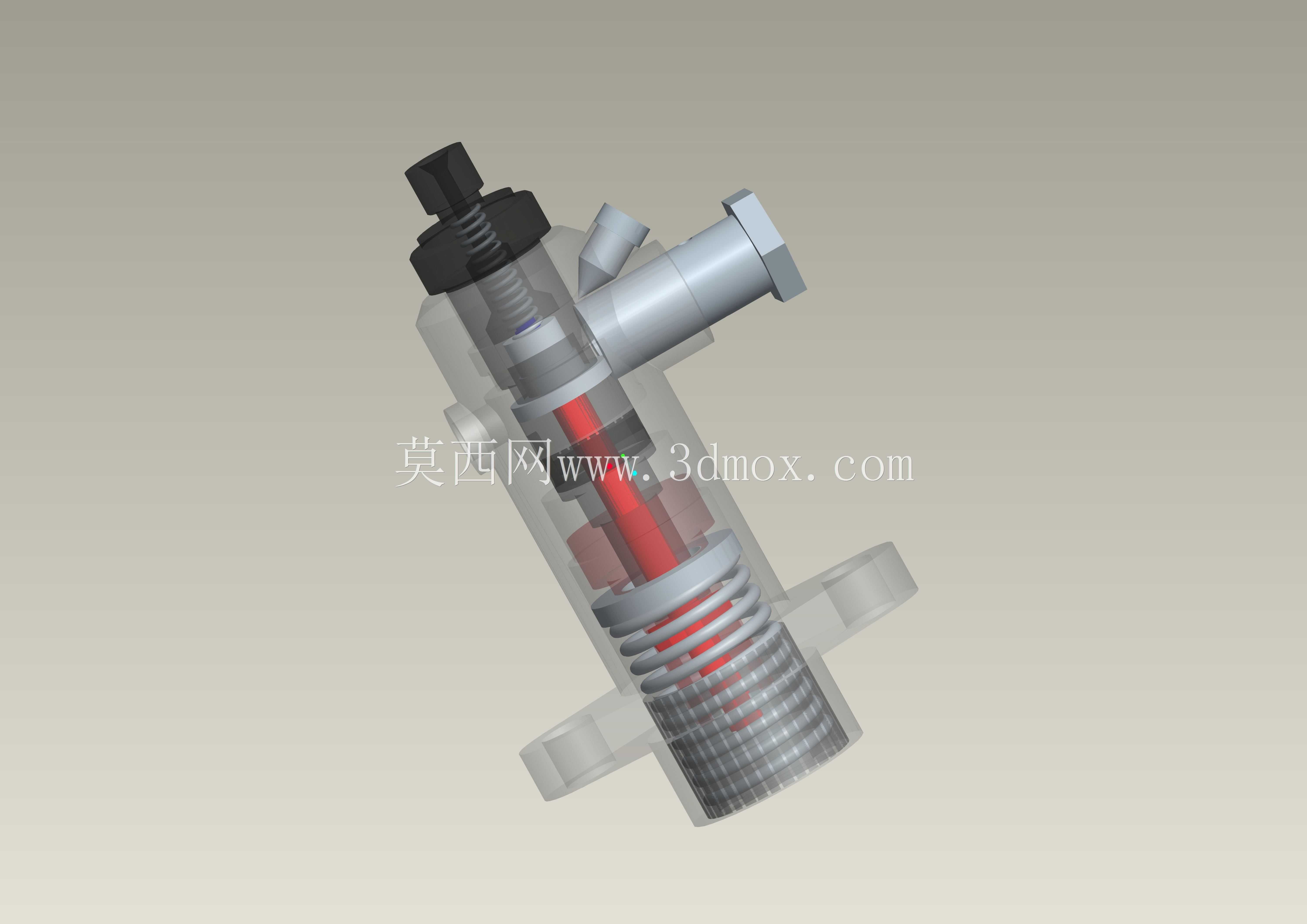

这款燃油泵的三维结构完整呈现了柱塞式高压燃油泵的装配关系，拆解状态下可清晰看到柱塞偶件、出油阀、进油接头、调压弹簧、驱动端接头等核心部件的配合逻辑，建模时严格遵循实际零件的装配公差带要求，各配合面的间隙、同轴度、端面跳动等形位公差都在模型中做了对应约束，能直接用于装配干涉检查、运动仿真验证。从应用场景来看，这类燃油泵主要适配中小排量内燃机的燃油供给系统，负责将低压燃油加压到指定喷射压力，按照发动机工况精准控制供油量，匹配缸内直喷或者进气道喷射的供油需求，在车用动力、小型工程机械动力、农用机械动力单元中都有广泛应用。设计过程中优先考虑了燃油加压过程的密封性，柱塞与柱塞套的配合间隙控制在微米级，避免高压燃油泄漏导致的供油压力不足，出油阀的卸载结构做了专门的结构优化，能在柱塞停止供油行程时快速切断高压油路，避免喷油器出现滴漏、二次喷射等异常工况。进油端采用侧置式接头布局，安装时可根据整机布置需求调整接头朝向，适配不同的机舱管路走向，驱动端的连接结构采用标准化的榫槽配合，能和发动机凸轮轴驱动端直接对接，无需额外设计转接结构。整体外形的安装边界做了收敛设计，泵体主体的最大径向尺寸控制在紧凑范围内，安装法兰的螺栓孔位采用跨距对称布局，可直接固定在发动机缸体的预设安装位上，轴向尺寸预留了和正时系统配合的安全间隙，不会和周边的正时齿轮、张紧轮等部件发生运动干涉。调压弹簧的刚度参数在建模时做了参数化设置，可根据不同的供油压力需求快速调整弹簧参数，匹配不同功率段发动机的供油压力要求，泵体内部的油道走向采用圆弧过渡设计，减少燃油流动过程中的压力损失，同时避免油道内出现燃油残留死角，降低长期使用后杂质沉积堵塞油道的风险。各密封端面都设计了对应的密封槽结构，可适配O型圈或者金属密封垫的安装，保证低压进油腔、高压压油腔之间的密封隔离，不会出现燃油窜腔的问题。
