带支撑结构的3D打印铰接式球窝连接构件

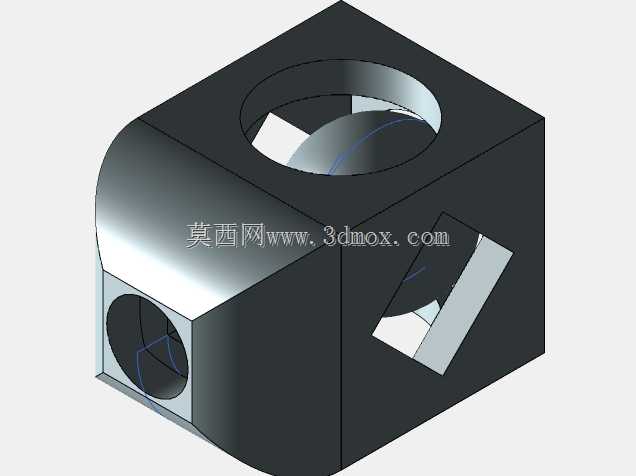

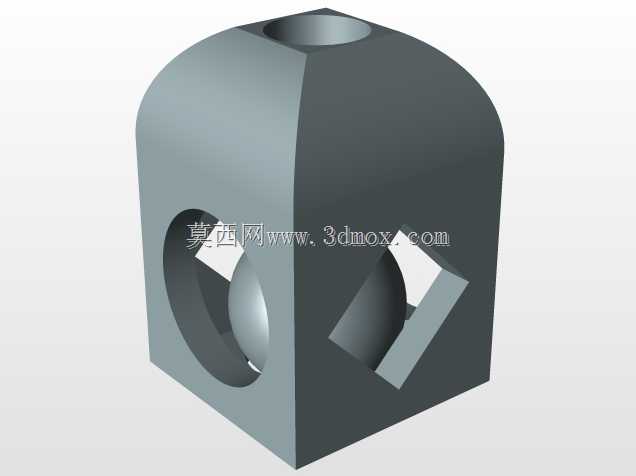

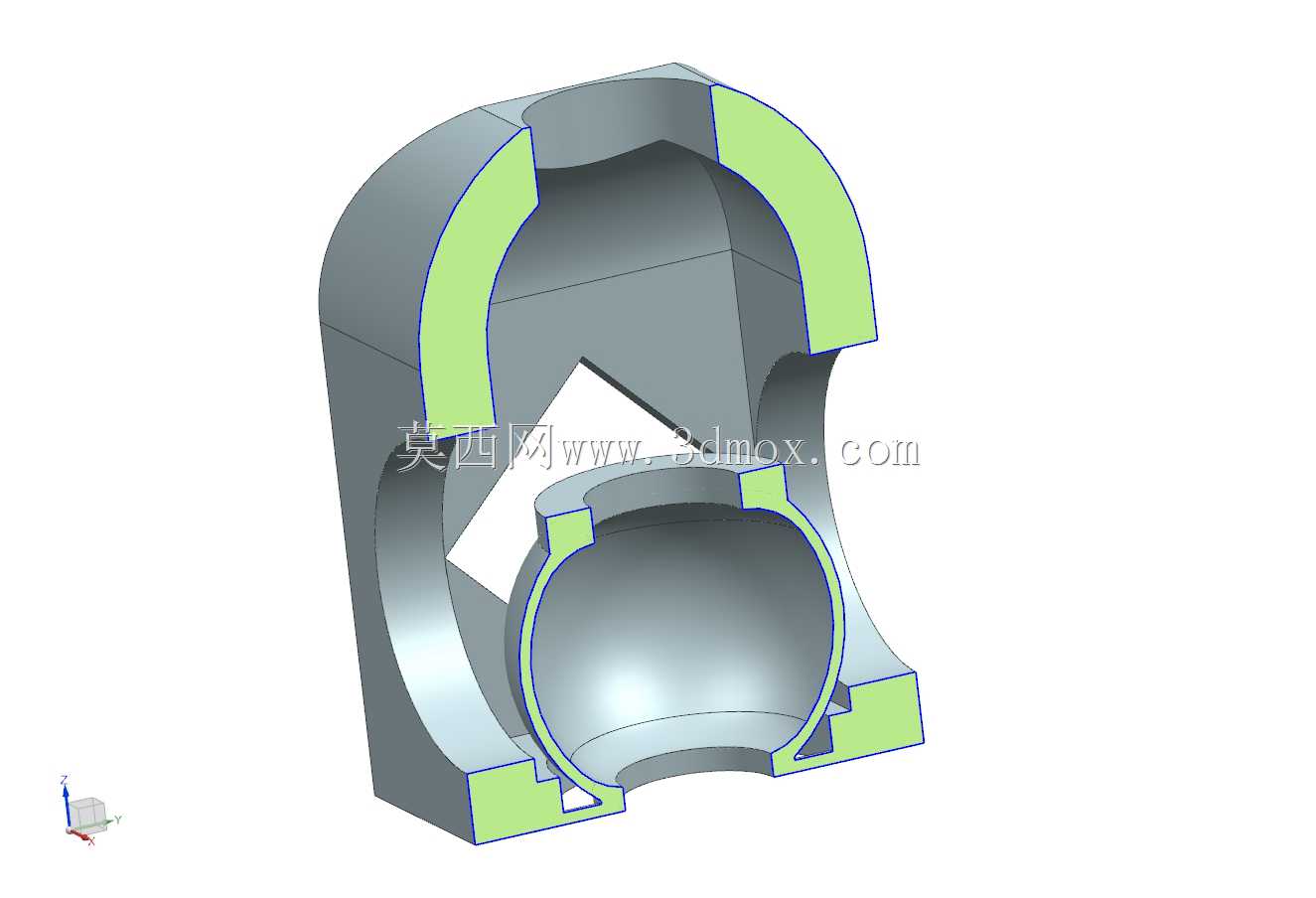

该构件是面向熔融沉积成型工艺设计的铰接连接演示件，核心功能是验证无装配一体化打印活动铰接结构的成型可行性，在桌面级3D打印教学、结构验证场景中可直观展示活动部件的打印逻辑，无需后续装配即可实现球窝副的摆动动作。设计阶段特意在构件底部预留了四条易剪除的缎带式支撑连接带，这类支撑并非普通打印支撑，而是连接上下两个铰接部件的临时工艺结构，打印完成后仅需用斜口钳沿根部剪除四条缎带，即可让内部球头与外窝体分离形成活动铰接，避免了普通支撑拆除时刮伤配合面、导致铰接卡滞的问题。从结构布局来看，构件整体采用半剖展示形态，外侧为带安装凸耳的C型窝座，上下凸耳预留了平整安装面，可通过M3规格螺丝固定到其他基座上，安装边界控制在80mm×60mm×45mm范围内，适配多数桌面级3D打印机的成型平台尺寸；内部球头直径设计为28mm，球窝配合面预留了0.2mm的单边间隙，刚好适配PLA、ABS等常见FDM耗材的打印收缩率，既不会因间隙过小导致球头与窝座粘死，也不会因间隙过大出现铰接松垮的问题。窝座外侧的弧形加强筋沿受力方向布置，在打印时无需额外添加外部支撑即可实现自成型，绿色标注的区域为无需支撑的悬垂面，悬垂角度控制在45度以内，符合常规FDM打印的成型角度要求，减少了支撑材料的浪费。这类结构可直接迁移到小型机械的铰接关节设计中，比如小型自动化设备的连杆铰接端、教具的活动连接部位，相比传统的分体装配球窝结构，一体化打印的构件省去了球头压装、卡簧固定等工序，适合小批量定制化的铰接部件快速制作。设计时特意将球窝的开口方向做了限位结构，球头的摆动角度被限制在±30度范围内，避免铰接部件脱出，同时底部的缎带支撑在打印过程中还起到了平衡成型应力的作用，防止窝座薄壁部分在打印冷却过程中出现翘曲变形，剪除缎带后残留的毛边仅需用美工刀简单修整即可，不会影响配合面的活动精度。
