钢管桁架式赛车转向集成底盘结构

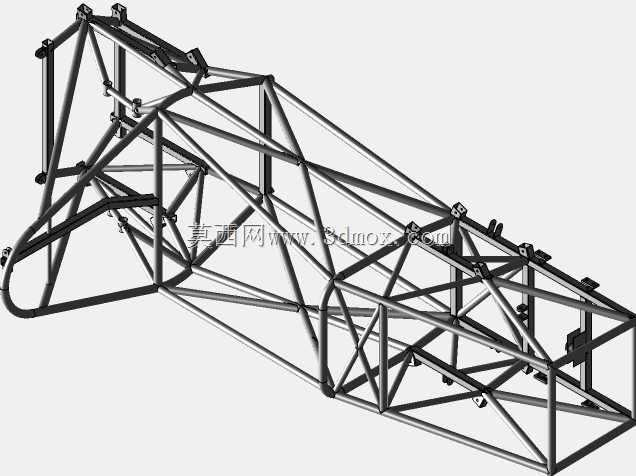

该钢管桁架式集成转向功能的底盘结构，主要面向小型竞速赛车、单人越野特种车辆的开发场景，作为整车的核心承载基体，承担着连接行走系统、转向系统、动力总成、驾驶舱覆盖件的核心作用，是整车性能调校的基础载体。在实际赛事与特种作业场景中，这类桁架式底盘能够在极端颠簸、高速过弯、突发碰撞的工况下，保持结构刚度的同时最大化降低整备质量，相比传统冲压焊接式一体式底盘，更适配小批量定制化赛车、特种作业全地形车的生产需求，无需投入高额的冲压模具成本，仅通过管材切割、定位焊接即可完成生产制造，适配高校方程式赛车赛事、业余越野改装、小型特种作业代步车的开发需求。从功能特性来看，该底盘将转向系统的安装支座直接集成在桁架前部结构上，预留了转向机安装位、转向拉杆摆动空间、前轮悬架摆臂连接点，后部预留了动力总成固定点位、后轮传动系统安装接口，中部的桁架空腔可容纳驾驶座椅、电池组、控制模块等部件，所有杆件的交汇节点均设计有加强连接片，避免应力集中导致的焊缝开裂问题。设计思路上遵循空间桁架力学传递逻辑，将整车行驶过程中产生的纵向加速制动力、侧向过弯离心力、垂向颠簸冲击力，通过不同角度布置的钢管分散传递到整个桁架结构，每根管材均沿受力方向布置，避免无受力的冗余杆件增加额外重量，前部转向安装区域的杆件采用加密三角支撑结构，保障转向系统安装位的刚度，避免转向过程中出现支座形变导致的转向虚位、操控滞后问题。从安装边界来看，该底盘整体为长条形空间结构，前部宽度收窄适配前轮转向的摆动空间，避免轮胎转向过程中与桁架杆件发生干涉，中部宽度适配驾驶舱的人机工程尺寸，可容纳单人驾驶坐姿的腿部、臀部活动空间，后部宽度适配动力总成与后轮轮距的安装需求，所有安装点位的支座均采用标准化孔位设计，可直接适配市面常见的小型赛车转向机、悬架摆臂、轮毂单元等通用配件，无需额外进行打孔改装，桁架底部预留了护板安装孔位，可加装底部防护板避免行驶过程中飞石、凸起路面撞击内部杆件与布置的管线。
